109Q004｜第109回 薬剤師国家試験 過去問

正答

1

この問題のポイント

粉末X線回折では、入射線と格子面の角度θそのものではなく、入射線と回折線のなす角に対応する2θを走査して回折強度を記録します。

解説

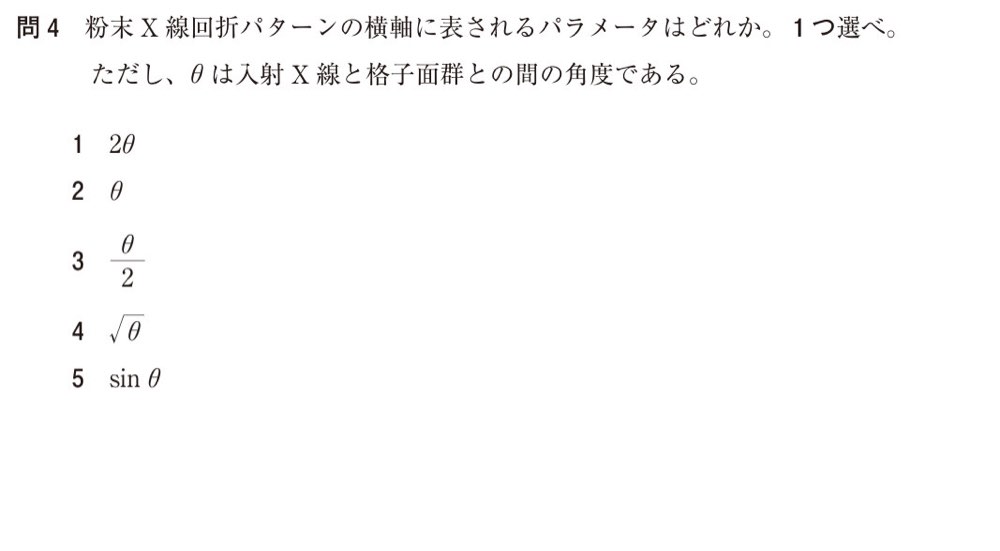

画像の選択肢は順に2θ、θ、θ/2、√θ、sin θを示しています。結晶格子面で強め合う条件はブラッグの式 nλ＝2d sin θ で表され、θは入射X線と格子面の間の角度です。回折線は格子面に対して反対側へ同じθで出るので、入射X線の方向から検出器までの角度はθ＋θ＝2θとなります。粉末X線回折パターンでは、この2θを横軸、回折強度を縦軸としてピーク位置と強度を示します。

選択肢の確認

1．選択肢1（画像参照）：正答。画像では2θであり、通常の粉末X線回折パターンの横軸です。
2．選択肢2（画像参照）：画像のθはブラッグ角ですが、装置が表示する散乱角はその2倍です。
3．選択肢3（画像参照）：画像のθ/2は回折測定の横軸として用いません。
4．選択肢4（画像参照）：画像の√θへ変換して回折パターンを表すことはありません。
5．選択肢5（画像参照）：画像のsin θはブラッグの式に現れますが、通常の横軸表示ではありません。

覚えるポイント

ブラッグの式に入る角はθ、回折装置で入射方向から測る角と回折パターンの横軸は2θ、と区別します。
