Y2020M10Q7｜2020年10月公表 エックス線作業主任者免許試験 過去問

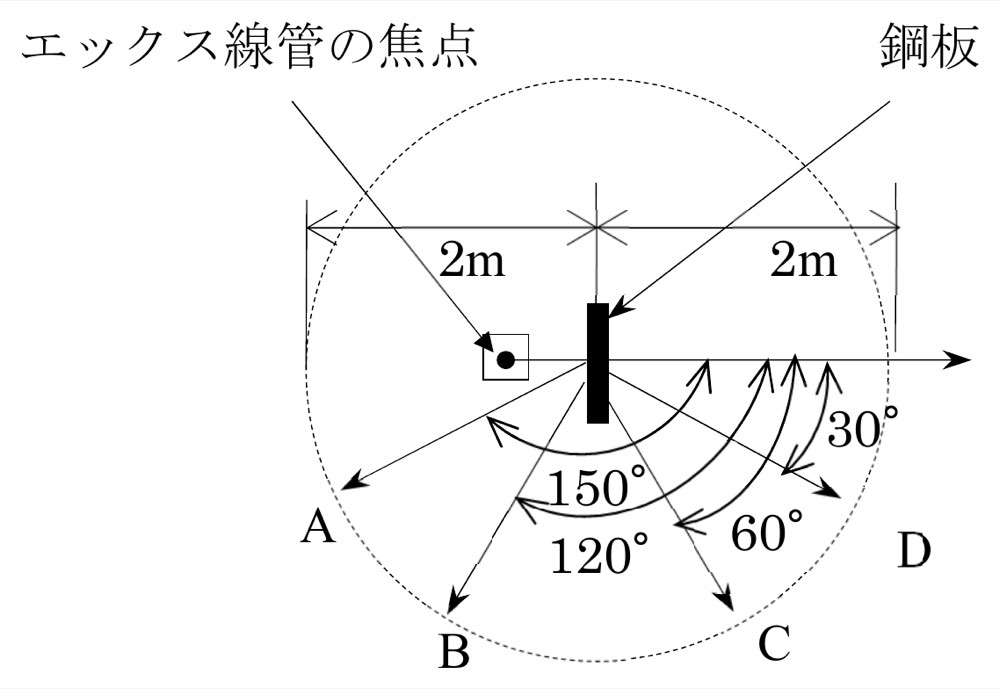

図のように、エックス線装置を用い、厚さ20mm の鋼板に管電圧100kV でエックス線を垂直に照射したとき、照射野の中心から2m の距離にある図のA 点からD 点における散乱線の空気カーマ率の大きさに関する次の記述のうち、正しいものはどれか。 ただし、鋼板からの散乱線以外の影響は考えないものとし、また、照射条件は一定とする。
解答・解説を見る
正解: 5
正答
（5）
この問題のポイント
同厚の鋼板からアルミニウム板へ替えると後方散乱Bは増える条件であり、減少するとする記述は逆です。図の前方散乱では、60°側Cの空気カーマ率が30°側Dより小さいと読めるため、C＜Dが正しい比較です。
解説
散乱線は照射野を絞る、被照射体から距離を取る、遮蔽を置くことで低減できます。図表問題では同じ距離で角度と材質の一条件だけを変えて比較します。
後方側Aでは鋼板を20 mmから30 mmへ厚くすると散乱へ寄与する物質量が増え、空気カーマ率は増加します。
選択肢の確認
1．A 点における空気カーマ率は、鋼板の厚さを30mm に替えると減少する。
判定：正答ではない（記述・組合せは誤り）。 後方側Aでは鋼板を20 mmから30 mmへ厚くすると散乱へ寄与する物質量が増え、空気カーマ率は増加します。
2．D 点における空気カーマ率は、鋼板の厚さを30mm に替えても、ほとんど変化しない。
判定：正答ではない（記述・組合せは誤り）。 前方側Dでも鋼板を30 mmへ厚くすると散乱分布は変化するため、空気カーマ率がほぼ不変とはいえません。
3．A 点における空気カーマ率は、B 点における空気カーマ率より小さい。
判定：正答ではない（記述・組合せは誤り）。 図の同一距離の後方散乱を比べると、150°側のAが120°側のBより大きく、A＜Bとする大小関係は逆です。
4．B 点における空気カーマ率は、鋼板を同じ厚さのアルミニウム板に替えると減少する。
判定：正答ではない（記述・組合せは誤り）。 同厚の鋼板からアルミニウム板へ替えると後方散乱Bは増える条件であり、減少するとする記述は逆です。
5．C 点における空気カーマ率は、D 点における空気カーマ率より小さい。
判定：正答（記述・組合せは正しい）。 図の前方散乱では、60°側Cの空気カーマ率が30°側Dより小さいと読めるため、C＜Dが正しい比較です。
覚えるポイント
図の同一距離の後方散乱を比べると、150°側のAが120°側のBより大きく、A＜Bとする大小関係は逆です。前方側Dでも鋼板を30 mmへ厚くすると散乱分布は変化するため、空気カーマ率がほぼ不変とはいえません。
