Y2020M10Q10｜2020年10月公表 エックス線作業主任者免許試験 過去問

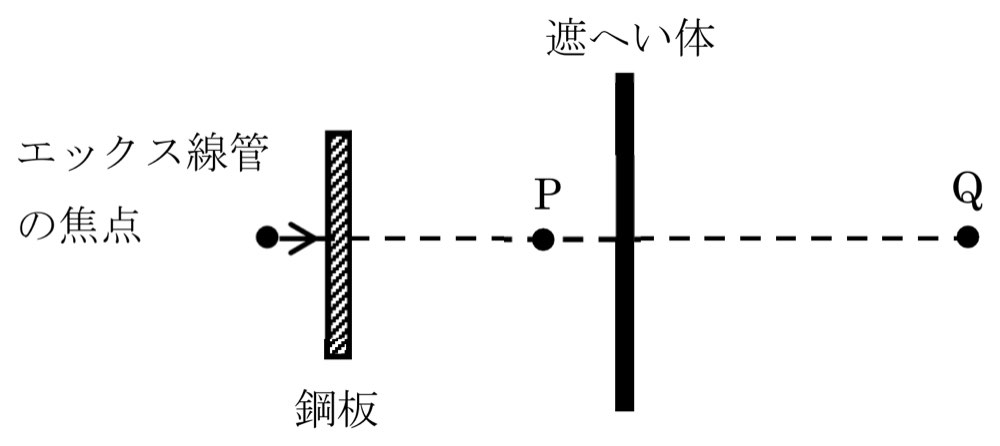

下図のようにエックス線装置を用いて鋼板の透過写真撮影を行うとき、エックス線管の焦点から4m の距離にあるP 点における写真撮影中の1cm 線量当量率は160μSv/h である。この装置を使って、露出時間が1 枚につき2 分の写真を週300 枚撮影するとき、P 点の後方に遮へい体を設けることにより、エックス線管の焦点からP 点の方向に8m の距離にあるQ 点が管理区域の境界線上にあるようにすることができる遮へい体の厚さは次のうちどれか。 ただし、遮へい体の半価層は25mm とし、3 か月は13 週とする。
解答・解説を見る
正解: 5
正答
（5）
この問題のポイント
3か月の照射時間は (2 min/60 min/h)×300 枚/週×13週＝130 h。加えて、P点は0.160 mSv/h×130 h＝20.8 mSv、Q点は20.8×(4/8)²＝5.2 mSvです。1.3 mSvにする透過率は1/4＝(1/2)²なので2半価層、厚さは25 mm×2＝50 mmです。
解説
3か月の照射時間は (2 min/60 min/h)×300 枚/週×13週＝130 h。P点は0.160 mSv/h×130 h＝20.8 mSv、Q点は20.8×(4/8)²＝5.2 mSvです。1.3 mSvにする透過率は1/4＝(1/2)²なので2半価層、厚さは25 mm×2＝50 mmです。
選択肢の確認
1．10mm
判定：正答ではない（記述・組合せは誤り）。 10 mmは10/25＝0.4半価層で、透過後の3か月線量は5.2×(1/2)^0.4＝3.94 mSvです。1.3 mSvを2.64 mSv超え、遮蔽が不足します。
2．20mm
判定：正答ではない（記述・組合せは誤り）。 20 mmは20/25＝0.8半価層で、透過後の3か月線量は5.2×(1/2)^0.8＝2.99 mSvです。1.3 mSvを1.69 mSv超え、遮蔽が不足します。
3．30mm
判定：正答ではない（記述・組合せは誤り）。 30 mmは30/25＝1.2半価層で、透過後の3か月線量は5.2×(1/2)^1.2＝2.26 mSvです。1.3 mSvを0.963 mSv超え、遮蔽が不足します。
4．40mm
判定：正答ではない（記述・組合せは誤り）。 40 mmは40/25＝1.6半価層で、透過後の3か月線量は5.2×(1/2)^1.6＝1.72 mSvです。1.3 mSvを0.415 mSv超え、遮蔽が不足します。
5．50mm
判定：正答（記述・組合せは正しい）。 50 mmは50/25＝2半価層で、透過後の3か月線量は5.2×(1/2)^2＝1.3 mSvです。所要の低減を初めて満たす最小厚です。
覚えるポイント
半価層をn層通す透過率は(1/2)ⁿです。加えて、必要な線量低減比を1/2の累乗へ直し、nへ半価層の厚さを掛けます。所要遮蔽厚は50 mmです。
