Y2021M10Q10｜2021年10月公表 エックス線作業主任者免許試験 過去問

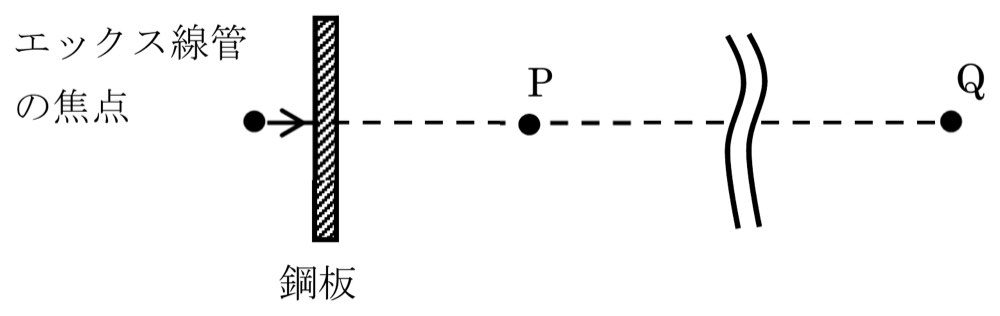

下図のように、エックス線装置を用いて鋼板の透過写真撮影を行うとき、エックス線管の焦点から4m の距離のP 点における写真撮影中の1cm 線量当量率は0.4mSv/h である。露出時間が1 枚につき120 秒の写真を週300 枚撮影するとき、エックス線管の焦点とP 点を通る直線上で焦点からP 点の方向にあるQ 点が管理区域の境界線の外側にあるようにしたい。焦点からQ 点までの距離として、最も短いものは（１）～（５）のうちどれか。 ただし、3 か月は13 週とし、√2＝1.41、√5＝2.24 とする。
解答・解説を見る
正解: 4
正答
（4）
この問題のポイント
3か月の照射時間は (120/3600) h/枚×300 枚/週×13週＝130 h、P点の線量は0.4 mSv/h×130 h＝52 mSvです。距離rでは52×(4/r)²≦1.3。したがって r≧4√(52/1.3)＝4√40＝25.3 mで、境界外とする最短の選択肢は26 mです。
解説
3か月の照射時間は (120/3600) h/枚×300 枚/週×13週＝130 h、P点の線量は0.4 mSv/h×130 h＝52 mSvです。距離rでは52×(4/r)²≦1.3。したがって r≧4√(52/1.3)＝4√40＝25.3 mで、境界外とする最短の選択肢は26 mです。
選択肢の確認
1．12m
判定：正答ではない（記述・組合せは誤り）。 焦点から12 mでの3か月線量は52×(4/12)²＝5.78 mSvです。1.3 mSvを4.48 mSv超えるため、管理区域境界の外側にはできません。
2．17m
判定：正答ではない（記述・組合せは誤り）。 焦点から17 mでの3か月線量は52×(4/17)²＝2.88 mSvです。1.3 mSvを1.58 mSv超えるため、管理区域境界の外側にはできません。
3．22m
判定：正答ではない（記述・組合せは誤り）。 焦点から22 mでの3か月線量は52×(4/22)²＝1.72 mSvです。1.3 mSvを0.419 mSv超えるため、管理区域境界の外側にはできません。
4．26m
判定：正答（記述・組合せは正しい）。 焦点から26 mでの3か月線量は52×(4/26)²＝1.23 mSvです。基準1.3 mSv以下となる最短の提示距離です。
5．32m
判定：正答ではない（記述・組合せは誤り）。 焦点から32 mでの3か月線量は52×(4/32)²＝0.812 mSvです。基準内でも、より短い提示距離が基準を満たすため最短ではありません。
覚えるポイント
点状線源近似では線量率へ距離比の二乗を掛け、照射時間は秒又は分からhへそろえます。3か月評価では週当たり回数へ13週を掛け、積算線量を1.3 mSv以下にします。境界条件を満たす計算結果は26 mです。
