35AM54｜第35回 臨床工学技士国家試験 過去問

正答

1

公式正答は 1 です。正答内容は ａ、ｂ、ｃ です。

この問題のポイント

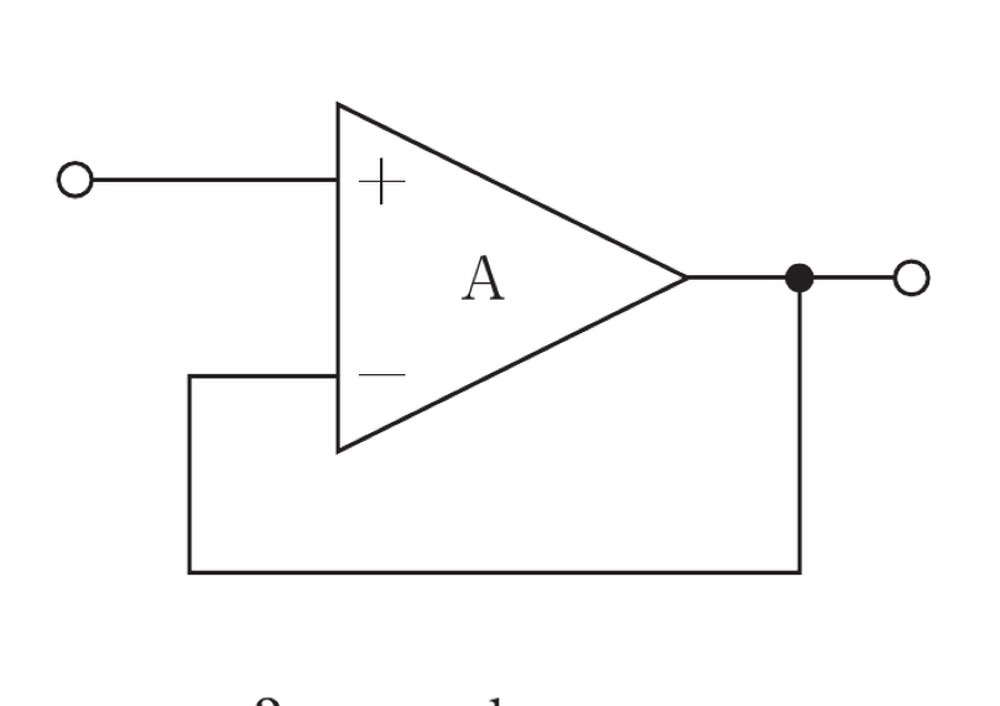

ボルテージフォロワ回路の特徴は、理想演算増幅器と負帰還の原理に基づく。入力抵抗が無限大、出力抵抗がゼロ、バーチャルショートが成立する点が正しい。

解説

ボルテージフォロワ回路では、理想演算増幅器（A）の入力抵抗は無限大、出力抵抗はゼロであり、負帰還によりバーチャルショートが成立します。電圧利得は1倍（閉ループ利得）であり、無限大ではありません。また、この回路は非反転増幅回路の一種であり、反転増幅回路とは異なるため、選択肢ｄとｅは誤りです。公式正答は選択肢1（ａ・ｂ・ｃ）です。

各肢の最終判定は、ａ：正しい、ｂ：正しい、ｃ：正しい、ｄ：誤り、ｅ：誤りです。

選択肢の確認

選択肢1：ａ、ｂ、ｃ

正答です。 選択肢1はａ、ｂ、ｃが正しい組み合わせで、理想オペアンプの特性と負帰還によるバーチャルショートが成立するため正解。

選択肢2：ａ、ｂ、ｅ

正答ではありません。 選択肢2はｅが誤り。反転増幅回路ではなく、非反転増幅回路の一種であるため。

選択肢3：ａ、ｄ、ｅ

正答ではありません。 選択肢3はｄが誤り。電圧利得は1倍であり、無限大ではないため。

選択肢4：ｂ、ｃ、ｄ

正答ではありません。 選択肢4はｄが誤り。利得は1倍であり、無限大ではないため。 bの理想出力抵抗0とcのバーチャルショートは正しい一方、dの無限大利得はオペアンプ本体の開ループ特性で、フォロワの閉ループ利得は1です。

選択肢5：ｃ、ｄ、ｅ

正答ではありません。 選択肢5はｄとｅが誤り。利得は1倍であり、反転増幅回路とは異なるため。

覚えるポイント

• ボルテージフォロワは非反転増幅回路の一種で、利得は1倍。
• 理想オペアンプでは入力抵抗∞、出力抵抗0、バーチャルショートが成立する。
• 負帰還によりV−=V+、出力電圧は入力電圧に等しくなる。
