71AM018|第71回 臨床検査技師国家試験 過去問

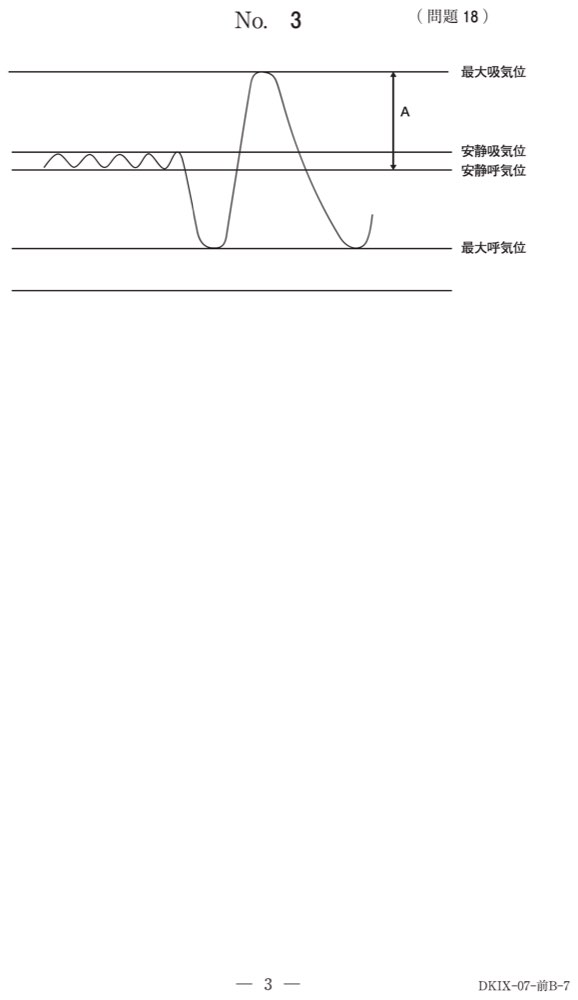

スパイログラム(別冊No. 3)を別に示す。 A が示すのはどれか。

解答・解説を見る
正解3
正答
3.最大吸気量
この問題のポイント
スパイログラム上の矢印Aが、どの水平線からどの水平線までの容積かを読む問題です。Aの上端は最大吸気位、下端は安静呼気位です。決め手は、下端が「安静吸気位」ではなく「安静呼気位」であることです。肺気量分画を「安静呼気位からどこまでの容積か」で判定すれば、最大吸気量と決まります。
解説
画像の読み取り
画像は肺気量分画を示すスパイログラムです。線の名称から、上方向が吸気側、下方向が呼気側です。
- 横線:上から最大吸気位、安静吸気位、安静呼気位、最大呼気位の4本に名称があります。その下に名称のない横線がもう1本ありますが、Aの範囲とは関係しません。
- 左側の小さな波:安静換気です。波の山が安静吸気位、谷が安静呼気位にそろっています。
- 中央の大きな波形:安静換気のあと最大呼気位まで吐き切り、最大吸気位まで吸い込み、再び最大呼気位まで吐いています。
- 矢印A:右側の上下両向きの矢印です。上端は最大吸気位の線、下端は安静呼気位の線に接しています。
安静吸気位と安静呼気位の2本の線は、すぐ近くに並んでいます。Aの下端は、この2本のうち下側の安静呼気位まで届いています。したがってAは、安静呼気位から最大吸気位までの容積です。これは最大吸気量〈inspiratory capacity:IC〉で、一回換気量と予備吸気量の和です。
肺気量分画の整理
肺気量は、重なり合わない基本の4つの量と、それらを足し合わせた量(容量)で整理します。
- 予備吸気量〈IRV〉:安静吸気位から最大吸気位まで。安静に吸った位置から、さらに吸い込める量です。
- 一回換気量〈TV〉:安静呼気位から安静吸気位まで。成人で約500 mLです。
- 予備呼気量〈ERV〉:安静呼気位から最大呼気位まで。安静に吐いた位置から、さらに吐き出せる量です。
- 残気量〈RV〉:最大呼気位でも肺内に残る量です。
足し合わせた量は次のとおりです。
- 最大吸気量〈IC〉:一回換気量+予備吸気量。安静呼気位から最大吸気位までです。
- 肺活量〈VC〉:予備吸気量+一回換気量+予備呼気量。最大吸気位から最大呼気位までです。
- 機能的残気量〈FRC〉:予備呼気量+残気量。安静呼気位で肺内にある量です。
- 全肺気量〈TLC〉:肺活量+残気量。最大吸気位で肺内にある量です。
安静呼気位が基準線になる理由
安静呼気位は、肺が縮もうとする力と、胸郭が広がろうとする力がつり合った位置です。安静時の呼吸は毎回ここに戻るため、分画を読むときの基準線になります。
- 安静呼気位から上(最大吸気位まで):最大吸気量
- 安静呼気位から下(最大呼気位まで):予備呼気量
- 安静呼気位で肺に残っている量:機能的残気量
肺の過膨張(COPDなど)で安静呼気位が上へ移ると、最大吸気量は小さくなります。また、残気量を含む機能的残気量と全肺気量は、スパイロメータでは測れません。ガス希釈法(ヘリウム閉鎖回路法、窒素洗い出し法)や体プレチスモグラフ法で測定します。
選択肢の確認
1.肺活量
誤り。Aより広く、最大呼気位までを含みます。
肺活量は最大吸気位から最大呼気位までの容積で、予備吸気量+一回換気量+予備呼気量です。画像では最大吸気位の線から最大呼気位の線までに当たり、Aより広い範囲です。Aに予備呼気量を加えると肺活量になります。
2.一回換気量
誤り。安静換気の小さな波の振幅に当たります。
一回換気量は安静呼気位から安静吸気位までの容積で、成人で約500 mLです。画像では左側の小さな波の山と谷の差に当たります。Aはこの範囲を含みますが、さらに上の最大吸気位まで伸びています。
3.最大吸気量
正答。安静呼気位から最大吸気位までの容積です。
Aの上端は最大吸気位、下端は安静呼気位で、最大吸気量の定義と一致します。安静に息を吐いた位置から、最大限に吸い込める量を表します。一回換気量+予備吸気量で求められます。
4.予備吸気量
誤り。下端が安静吸気位で、Aより短い範囲です。
予備吸気量は安静吸気位から最大吸気位までの容積で、Aから一回換気量を除いた部分に当たります。安静吸気位と安静呼気位の線は近接しています。Aの下端を安静吸気位と読み違えると、この選択肢を選んでしまいます。
5.予備呼気量
誤り。安静呼気位より下の範囲です。
予備呼気量は安静呼気位から最大呼気位までの容積で、安静に吐いた位置からさらに吐き出せる量です。Aとは安静呼気位を境に上下に分かれ、Aの下側に位置します。最大吸気量と予備呼気量を合わせると肺活量になります。
覚えるポイント
- 最大吸気量=一回換気量+予備吸気量で、安静呼気位から最大吸気位までの容積です。
- 肺活量=予備吸気量+一回換気量+予備呼気量(=最大吸気量+予備呼気量)で、最大吸気位から最大呼気位までです。
- 「予備」が付く量は、安静呼吸の端(安静吸気位・安静呼気位)から最大位までの量です。
- 機能的残気量=予備呼気量+残気量です。残気量を含む分画はスパイロメータでは測れません。
- 矢印の上端・下端がどの基準線に接しているかを必ず確認し、安静吸気位と安静呼気位の取り違えに注意します。
