71AM017|第71回 臨床検査技師国家試験 過去問

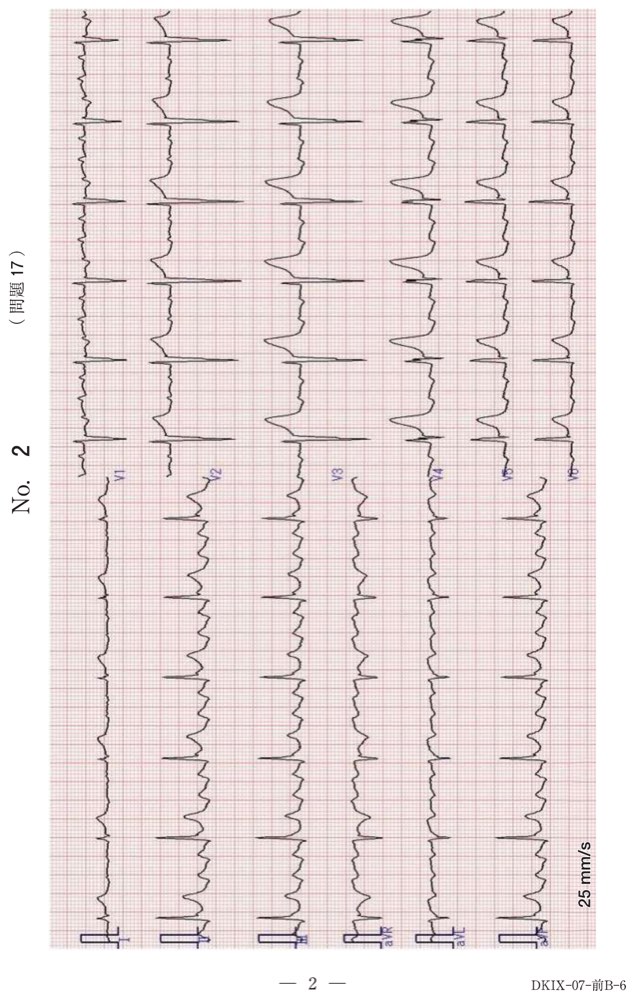

標準 12 誘導心電図(別冊No. 2)を別に示す。 所見はどれか。

解答・解説を見る
正解2
正答
2.心房粗動
この問題のポイント
標準12誘導心電図から不整脈を判定する画像問題です。決め手は、II・III・aVFのQRSの間に、平らな基線のない鋸歯状のF波が等間隔に連続していることです。QRS幅は狭く、RR間隔は規則的で、心拍数は約70回/分です。これで心房細動(RR間隔が不規則)、頻拍(心拍数100回/分超)、心室細動(QRSが識別できない)を除外できます。
解説
画像の読み取り
別冊は標準12誘導心電図で、紙送り速度は25 mm/sです。用紙は横向きに印刷されています。左半分に四肢誘導(I・II・III・aVR・aVL・aVF)、右半分に胸部誘導(V1〜V6)が並びます。誘導名と較正波(1 mVの四角い波)の向きで、上下を確かめてから読みます。
読む順番は「QRS幅 → RR間隔と心拍数 → QRSの間の基線」です。
- QRS幅:どの誘導でもQRSは幅が狭く(0.12秒未満)、形もそろっています。心室は正常の刺激伝導系を通って興奮しており、上室性のリズムです。
- RR間隔:ほぼ一定で、約21 mm(大きいマス4つ強)です。
- QRSの間の基線:II・III・aVFでは平らな部分もP波もありません。ゆっくり下がって急に戻る同じ形の波が、等間隔に続きます。これが鋸の歯のように見えるF波(粗動波)です。
- V1:QRSの間に、小さな上向きの尖った波が等間隔に並びます。これもF波です。
- 伝導比:RR間隔の中にF波がほぼ4個分入ります(一部はQRSやT波に重なって見えにくい)。4個に1個が心室へ伝わる4:1伝導です。
心拍数は次のように求めます。
- 式:心拍数(回/分)=60 ÷ RR間隔(秒)
- 代入:25 mm/sでは1 mm=0.04秒なので、RR間隔=21 mm × 0.04秒/mm ≈ 0.84秒
- 計算:60 ÷ 0.84 ≈ 71
- 答え:心拍数は約70回/分で、頻拍(100回/分超)ではありません。
F波は心拍のほぼ4倍の頻度で出ています。心房レートは約70 × 4 ≈ 280回/分で、心房粗動の範囲(約250〜350回/分)に入ります。
心房粗動の機序と房室伝導比
心房粗動は、心房内を興奮が大きく旋回し続けるリエントリー性の不整脈です。通常型では右心房の三尖弁輪の周りを旋回し、心房は約250〜350回/分で規則的に興奮します。
- 房室結節はこの速い興奮をすべては通さず、2:1、4:1のような比で心室へ伝えます(房室伝導比)。
- 伝導比が一定ならRR間隔は規則的です。伝導比が変わるとRR間隔が不規則になることもあり、その場合は心房細動との区別をF波の有無で行います。
- 2:1伝導では、心拍数約150回/分前後の規則的な狭いQRS頻拍になります。F波がQRSやT波に隠れ、上室頻拍と紛らわしくなります。
- 通常型では、F波はII・III・aVFで下向きの鋸歯状波、V1で上向きの小さな波として見えやすいです。本例もこの見え方です。
検査室では、基線の揺れをアーチファクトと区別します。交流障害は1秒間に50〜60回の非常に細かい規則的な波で、F波(本例では1秒間に4〜5回程度)よりはるかに細かく見えます。筋電図の混入は不規則で細かいノイズです。F波は一定の間隔で繰り返し、同じ形を保つ点で見分けます。
紛らわしい不整脈との違い
- 心房粗動:規則的な鋸歯状F波(約250〜350回/分)。伝導比が一定ならRR間隔は規則的です。
- 心房細動:P波が消え、基線が不規則に細かく揺れるf波(細動波、約350〜600回/分)が出ます。RR間隔は絶対性不整です。
- 上室頻拍:規則正しい狭いQRSの頻拍です。P波はQRSに重なるか、その直後に見えることが多く、鋸歯状波はありません。
- 心室頻拍:幅広いQRS(0.12秒以上)が連続する頻拍です。心室期外収縮が3連発以上続くものを指します。
- 心室細動:QRSとT波を区別できない無秩序な波形です。心停止の状態で、直ちに電気的除細動が必要です。
選択肢の確認
1.心房細動
誤り。RR間隔も心房の波も規則的です。
心房細動ではP波が消え、基線が不規則に細かく揺れるf波(細動波)が見られ、RR間隔は絶対性不整になります。画像はRR間隔が一定で、同じ形の鋸歯状波が等間隔に並ぶため一致しません。心房細動の不規則なf波(小文字)と、心房粗動の規則的なF波(大文字)を取り違えないようにします。
2.心房粗動
正答。規則的な鋸歯状F波が連続しています。
II・III・aVFでQRSの間に鋸歯状のF波が途切れずに続き、V1でも小さなF波が等間隔に見えます。RR間隔の中にF波が約4個入る4:1伝導で、心拍数は約70回/分です。心房レートは約280回/分と見積もれ、心房粗動の範囲に入ります。
3.上室頻拍
誤り。心拍数は約70回/分で、頻拍ではありません。
上室頻拍は、規則正しい幅の狭いQRSが速いリズム(100回/分超)で続く頻拍で、典型的な鋸歯状F波は認めません。本例は狭いQRSで規則的という点は共通しますが、心拍数が約70回/分で、QRSの間に鋸歯状波があります。逆に、2:1伝導の心房粗動は上室頻拍と見誤りやすいので注意します。
4.心室細動
誤り。同じ形のQRSが規則正しく出ています。
心室細動では、QRSを識別できない無秩序な波形が続きます。心室は有効に収縮できず、直ちに電気的除細動が必要です。本例は全誘導で同じ形の狭いQRSが一定の間隔で出ており、心室は規則正しく興奮しています。
5.心室頻拍
誤り。QRS幅が狭く、頻拍でもありません。
心室頻拍では、心室起源の幅広いQRS(0.12秒以上)が速いリズムで連続します。本例は幅の狭いQRSが約70回/分で出ており、QRSの間の鋸歯状波は心房の興奮(F波)です。画像の狭いQRSと心房粗動波は、心室頻拍の所見とは異なります。
覚えるポイント
- 鋸歯状のF波(II・III・aVF、V1で見やすい)が規則的に連続すれば心房粗動です。心房レートは約250〜350回/分です。
- 心房粗動では房室伝導比(2:1、4:1など)を確認します。2:1伝導では約150回/分の規則的な頻拍となり、上室頻拍と紛らわしくなります。
- 心房細動はP波消失、不規則なf波、RR間隔の絶対性不整です。
- 判読は、QRS幅 → RR間隔と心拍数 → QRSの間の基線(P波・F波・f波)の順に確認します。
- 頻拍は心拍数100回/分超です。幅広いQRS(0.12秒以上)の頻拍ではまず心室頻拍を、QRSが識別できなければ心室細動(直ちに除細動)を考えます。
- 25 mm/sでは1 mm=0.04秒、大きいマス1つ=0.2秒です。心拍数は約300 ÷(RR間の大きいマスの数)で概算できます。
