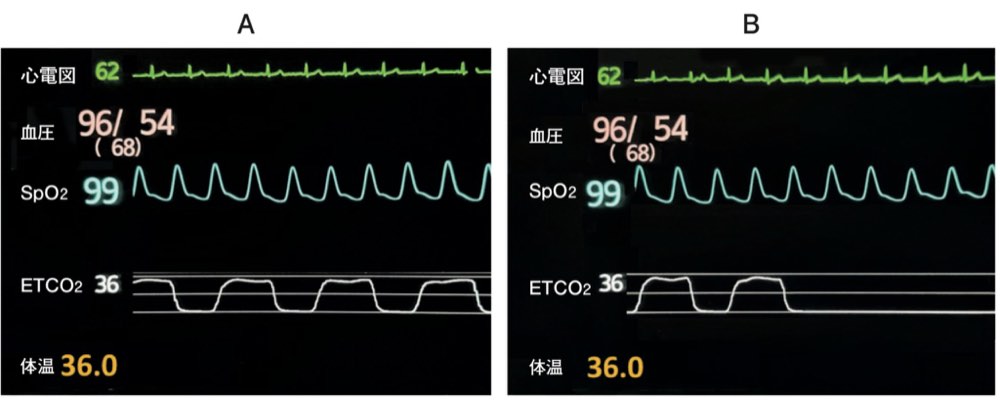

70歳の男性。大腸癌に対し全身麻酔・人工呼吸管理下で結腸切除術を施行中である。既往歴に特記すべきことはない。生体機能を監視するモニター画面を別に示す。上段から心電図、血圧、SpO₂、呼気終末二酸化炭素濃度〈ETCO₂〉、体温が表示されている。モニター画面が A から突然 B となった。 このとき発生した事象で最も考えられるのはどれか。

解答・解説を見る
正解e
正答
e 人工呼吸回路の接続はずれ
この問題のポイント
麻酔中のモニター画面の変化から、何が起きたかを読み取る問題です。決め手は、BでETCO₂の波形(カプノグラム)だけが途中から基線に落ちて平らになったことです。心電図、血圧、SpO₂の脈波、体温は変わっていません。循環は保たれたまま呼気のCO₂がセンサーに届かなくなったので、換気側の機械的トラブルである回路の接続はずれと判断します。
解説
画像の読み取り
AとBを上段から比べると、変化したのはETCO₂の波形だけです。
- 心電図:A・Bとも心拍数62です。規則的なQRS波が画面の右端まで続いています。
- 血圧:A・Bとも96/54(68)で、変わっていません。
- SpO₂:A・Bとも99です。脈波は規則正しく、振幅も保たれたまま右端まで続いています。
- ETCO₂:Aでは台形の正常な波形が規則的に繰り返されています。Bでは正常な波形が2つ描かれた後、基線に落ちて平らなままです。
- 体温:A・Bとも36.0です。
Bの数値は36のままです。直前の呼吸の値が表示に残っているためと考えられます。読み取るべきなのは、波形が突然消えたという変化です。
カプノグラムが示すこと
カプノグラムは、呼気に含まれるCO₂を呼吸ごとに波形で示すものです。波形が描かれるには、次の条件がそろう必要があります。
- 代謝でCO₂が作られている
- 血流がCO₂を肺へ運んでいる
- 換気によって呼気がセンサーまで届いている
Bでは心電図、脈波、血圧が保たれています。そのため、CO₂の産生や肺への運搬が急に止まったとは考えにくいです。残るのは「呼気がセンサーに届かない」という換気側の問題です。
診断:換気回路のトラブル
人工呼吸中にカプノグラムが突然平らになったら、まず回路の接続はずれを考えます。接続がはずれると患者に送気されなくなり、呼気もセンサーを通らなくなります。そのため、次の呼吸から波形が消えます。事故抜管、気管チューブの完全閉塞、CO₂を測るサンプリングチューブのはずれでも同じ形の変化が起こります。
SpO₂が99のままでも、換気が保たれているとは言えません。肺の中などに酸素の蓄えがあるため、換気が止まってもSpO₂の低下は遅れて現れるからです。SpO₂の低下を待たずに対応します。
臨床では、まず胸郭の動きと人工呼吸器の気道内圧・換気量を確認します。患者側から順に接続部を点検し、すぐに換気を戻せなければバッグによる用手換気に切り替えます。
選択肢の確認
a 心停止:心停止では、肺へCO₂を運ぶ血流が止まるためETCO₂は急低下します。しかし同時に、心電図が心室細動や心静止になります。心電図の波形が残る無脈性電気活動(PEA)でも、脈波は消えます。Bでは心電図も脈波も規則的に続いているので、心停止ではありません。
b ショック:ショックでも心拍出量が下がればETCO₂は低下しますが、多くは波形が残ったまま値が下がります。さらに、血圧低下や頻脈、脈波の振幅の減少を伴うはずです。Bでは血圧96/54、心拍数62で変化がありません。波形が一気に平らになることも説明できません。
c 自発呼吸の発現:筋弛緩薬の効果が切れて自発呼吸が出ると、カプノグラムのプラトー(平らな頂上部分)に切れ込みが入るなど、波形が乱れます。患者はCO₂を吐き続けるので、波形が平らになることはありません。波形の「乱れ」と「消失」を区別して読みます。
d 心電図のリードのはずれ:リードがはずれると、心電図の波形が平らになるか雑音になり、心拍数の表示も途切れます。Bでは心電図の波形と心拍数62が保たれています。また、心電図の電極の問題ではカプノグラムは変わらないため、Bの変化を説明できません。
e 人工呼吸回路の接続はずれ:正答。回路がはずれると呼気がセンサーに届かず、次の呼吸からカプノグラムが平らになります。循環は保たれているので、心電図、血圧、脈波は変わりません。SpO₂の低下も遅れます。「ETCO₂の波形だけが突然消え、ほかは変わらない」というBの所見に最もよく合います。人工呼吸器の気道内圧や換気量の低下を知らせるアラームも手がかりになります。
覚えるポイント
- 麻酔中のモニター問題では、変わった項目と変わらない項目を並べて比べます。
- 循環が保たれたままカプノグラムが突然平らになったら、回路はずれ、事故抜管、チューブ閉塞など換気側のトラブルを考えます。
- 心停止やショックでもETCO₂は下がりますが、心電図、血圧、脈波も同時に変化します。
- SpO₂の低下は換気停止より遅れます。SpO₂が正常でも、換気のトラブルは否定できません。
- 自発呼吸が出た場合は、カプノグラムのプラトーに切れ込みが入り、波形は消えません。
- 対応は、換気の確認と接続部の点検です。すぐに戻らなければ用手換気に切り替えます。
