78AM6|第78回 診療放射線技師国家試験 過去問

2つ選択

腹部 MR 像を別に示す。 画像の説明で正しいのはどれか。 2 つ選べ。

78AM6の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解4・5

正答

4.造影後に撮影している。
5.膵尾部に低信号域が観察できる。

この問題のポイント

腹部MR像から、撮像法(強調の種類、脂肪抑制、造影の有無)と、写っている臓器・所見を読み取る問題です。決め手は2つあります。1つは、大動脈や肝内の血管、左腎が明るく染まっていることです(造影後)。もう1つは、画像右側の脾臓近くにある膵尾部に、周囲より暗い領域があることです。皮下脂肪が暗いのは「脂肪抑制」で「水抑制」ではないこと、この断面の高さには腎動脈も上行結腸も写っていないことも確認します。

解説

画像の見方

左下に「R」があるので、画像の左が患者の右、画像の右が患者の左です。横断像(軸位断像)を足側から見上げる、通常の向きです。

  • 画像左(患者右):大きな肝臓があります。内部に明るい点状・線状の血管(門脈や肝静脈の枝)が見えます。
  • 中央:椎体の前に、丸く明るい大動脈があります。椎体の後ろの脊柱管(脳脊髄液)は暗く見えます。
  • 画像右前方(患者左前):胃があります。
  • 中央から画像右:胃の後ろを膵臓が横に走ります。体部から尾部へ画像右側に向かい、尾部は脾臓の近く(脾門部)に達します。
  • 画像右後方(患者左後):左腎と、その外側の脾臓があります。左腎は肝臓や脾臓より明らかに明るく写っています。
  • 患者右側は後方まで肝臓が占めていて、右腎は写っていません。

撮像法の判断

信号の特徴を次の順に読むと、撮像法が決まります。

  • 脳脊髄液が暗い:水(自由水)はT1が長いので、T1強調像では低信号です。T1強調系の画像と分かります。
  • 皮下脂肪や腎周囲の脂肪が灰色〜暗い:脂肪はT1が短いので、通常のT1強調像では強い高信号になるはずです。それが暗いので、脂肪抑制を併用しています。
  • 大動脈、肝内の血管、左腎が強い高信号:ガドリニウム造影剤による増強効果です。

まとめると、この画像は脂肪抑制を併用した造影T1強調像です。腹部の造影MRIでは、息止めの3次元グラディエントエコー法(3D GRE)に、化学シフトを利用した脂肪抑制(CHESS法、Dixon法など)を組み合わせて撮像するのが一般的です。

造影で明るくなる仕組み

ガドリニウム(Gd)は常磁性体で、周りの水素原子核(プロトン)のT1緩和を速めます(T1短縮)。T1が短くなった組織は、T1強調像で高信号になります。造影剤は血流に乗って分布します。そのため、血管と、血流の多い臓器(肝臓、腎臓、脾臓など)が明るくなります。腎臓は血流がとても多く、造影剤の排泄経路でもあるため、特に強く染まります。

なお、造影後の脂肪抑制にはSTIR〈short TI inversion recovery〉法を使いません。STIRはT1の短さを利用して脂肪の信号を消します。そのため、造影剤でT1が短くなった組織の信号まで下がってしまうからです。

膵尾部の低信号域

膵臓は、頭部が十二指腸側(患者右)、尾部が脾門部側(患者左)にあります。画像では、右側で左腎の前方、脾臓に近い部分が膵尾部です。ここに、周りの膵実質より暗い領域が見えます。

正常な膵臓は血流が豊富で、造影後はよく染まります。そのため、血流の乏しい病変は染まらず、低信号として目立ちます。膵管癌(通常型膵癌)は乏血性の腫瘍の代表で、造影CT・MRIで周囲より低吸収・低信号に描出されることが多い腫瘍です。また、正常な膵臓は単純の脂肪抑制T1強調像でも比較的高信号です。そのため、膵癌などの病変は低信号として見つけやすくなります。ただし、この問題で問われているのは「低信号域が見えるか」で、診断名までは問われていません。

選択肢の確認

1.水抑制画像である。:誤りです。この画像で抑えられているのは脂肪の信号です。皮下脂肪や腎周囲の脂肪は暗く、水を多く含む肝臓・腎臓や血管はむしろ明るく写っています。水抑制の代表はFLAIR〈fluid attenuated inversion recovery〉法で、反転回復パルスを使って自由水(脳脊髄液など)の信号を消します。脊柱管内が暗いのは、T1強調像で水が低信号になるためで、水抑制の処理によるものではありません。正しくは「脂肪抑制画像である」です。

2.腎動脈が観察できる。:誤りです。腎動脈は大動脈の側壁から左右に分かれ、腎門へ向かって横に走る血管です。分岐の位置は、おおむね第1〜第2腰椎の高さです。この画像には、大動脈から左腎門へつながる線状の血管は見えません。また、患者右側の後方は肝臓が占めていて、右腎が写っていません。右腎は肝臓に押されて左腎より低い位置にあるため、この断面は右腎より上の高さです。腎動脈を評価するには、腎門を含む断面や、造影MRAのMIP〈maximum intensity projection:最大値投影〉像を使います。

3.上行結腸が観察できる。:誤りです。上行結腸は右下腹部の盲腸から右側腹部を上行し、肝臓の下面で右結腸曲(肝弯曲)となって横行結腸に続きます。この画像の患者右側(画像左)は、前から後ろまで肝臓が占めています。上行結腸は肝臓より下の高さにあるので、この断面には入りません。

4.造影後に撮影している。:正答です。大動脈、肝内の門脈・肝静脈の枝、左腎が強い高信号に写っています。これは、Gd造影剤のT1短縮効果で、血管と血流の多い臓器が明るくなった所見です。脂肪抑制で背景の脂肪が暗いため、染まった部分がいっそう目立っています。

5.膵尾部に低信号域が観察できる。:正答です。膵尾部は、胃の後方で、左腎の前方から脾門部へ向かう部分です。画像では右側にあたります。ここに、周りの膵実質より暗い領域が見えます。造影後によく染まる正常膵の中で、血流の乏しい病変が低信号として抜けて見える所見です。

覚えるポイント

  • 横断像は足側から見るので、画像の左が患者の右です。膵尾部・脾臓・左腎は画像の右側に写ります。
  • T1強調像は、脳脊髄液などの水が暗く写ります。そのうえで脂肪も暗ければ、脂肪抑制を併用しています。
  • 造影後の決め手は、大動脈・門脈・肝静脈などの血管と、腎臓など血流の多い臓器が強い高信号になることです(GdのT1短縮効果)。
  • 「脂肪抑制」と「水抑制」を区別します。水抑制の代表はFLAIR(自由水の信号を消す)です。造影後の脂肪抑制にはSTIRを使わず、化学シフトを利用した方法(CHESS法、Dixon法など)を使います。
  • 膵癌は乏血性で、造影後の画像では周囲の膵実質より低信号(CTでは低吸収)に写ることが多い腫瘍です。
  • 右腎は左腎より低い位置にあります。腎動脈は、おおむね第1〜第2腰椎の高さで大動脈から分かれます。

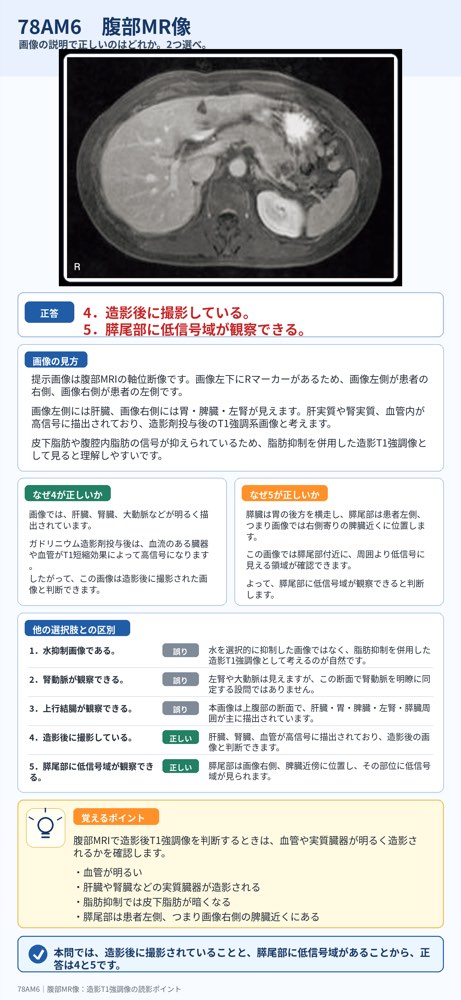

78AM6の解説画像
