45PM54｜第45回第2種ME技術実力検定試験過去問

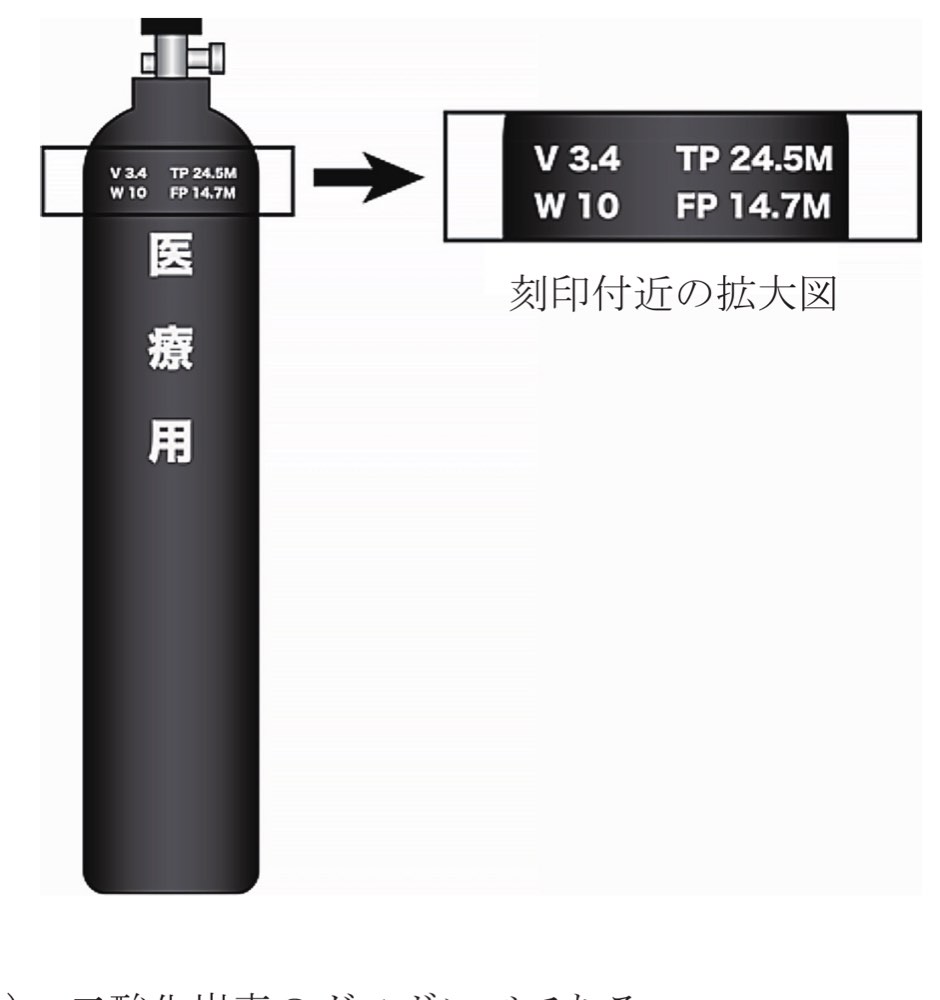

図のような刻印のある黒色の高圧ガス容器（ガスボンベ）について正しいのはどれか。

解答・解説を見る

正解: 2

正答

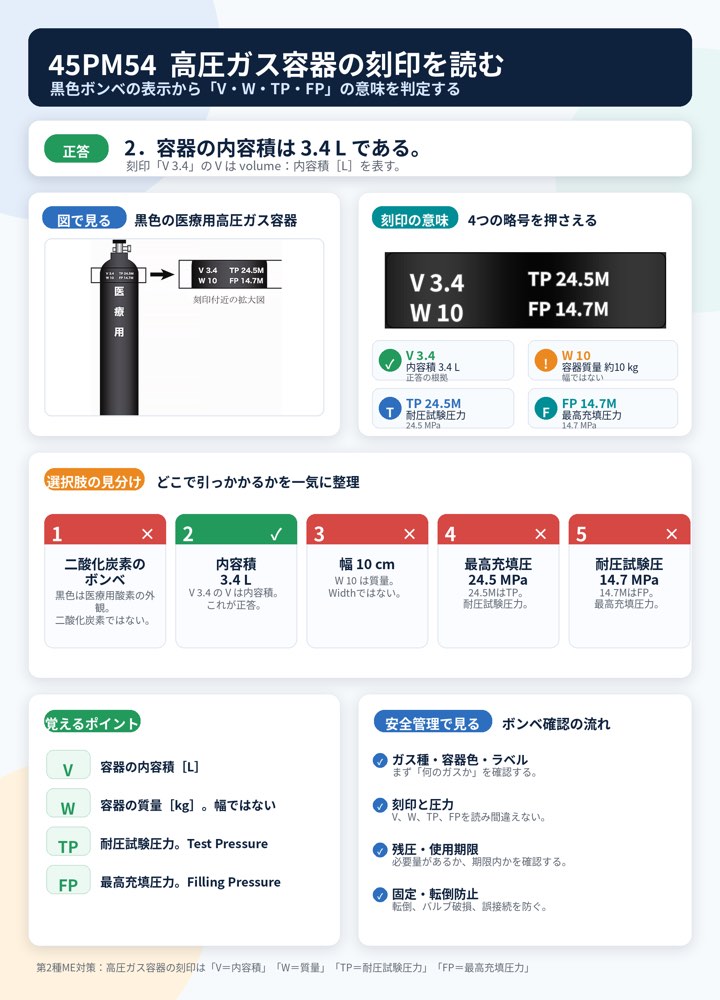

この問題では、医療用高圧ガス容器の色と刻印の意味を読み取ります。

図の拡大部には、次の刻印が示されています。

それぞれの意味を整理すると、次のようになります。

したがって、V 3.4 は「容器の内容積が 3.4 L」であることを示します。

高圧ガス容器には、容器の管理や安全確認に必要な情報が刻印されています。
医療現場では、ガス名だけでなく、容器の内容積、圧力、使用期限、残量などを確認することが重要です。

図のボンベは黒色であり、医療用酸素ボンベとして扱われる外観です。
二酸化炭素ボンベではありません。

刻印の読み方で特に重要なのは、V、W、TP、FPです。

V 3.4は、容器内容積が 3.4 L であることを示します。
これは、容器の中に水を満たしたときの容積に相当する値です。

W 10は、容器の質量が約10 kgであることを示します。
Wを width の略と考えて「幅」と読まないように注意します。

TP 24.5Mは、耐圧試験圧力が 24.5 MPa であることを示します。
TPは test pressure と考えると覚えやすいです。

FP 14.7Mは、最高充填圧力が 14.7 MPa であることを示します。
FPは filling pressure と考えると覚えやすいです。

ひっかけポイント
TP と FP を入れ替えて読まないことが重要です。
TP = 耐圧試験圧力、FP = 最高充填圧力です。
また、W は幅ではなく、容器の質量を表します。

安全管理上のポイント
医療ガス容器では、ガス種、残圧、容器色、刻印、使用期限、固定状態、バルブ損傷の有無を確認します。
高圧ガス容器は転倒や誤接続が重大事故につながるため、保管・運搬時の固定も重要です。

1．二酸化炭素のガスボンベである。
誤り。
図の容器は黒色であり、医療用酸素ボンベとして扱われる外観です。二酸化炭素のガスボンベではありません。医療ガスでは、容器の色や表示でガス種を確認することが重要です。

2．容器の内容積は 3.4 L である。
正しい。
図の刻印に「V 3.4」とあります。V は容器の内容積を示し、単位は L です。したがって、容器の内容積は 3.4 L であり、この記述は正しいです。

3．容器の幅は 10 cm である。
誤り。
図の刻印に「W 10」とありますが、W は width の幅ではなく、容器の質量を示します。したがって、「容器の幅は 10 cm」と読むのは誤りです。

4．最高充填圧力は 24.5 MPa である。
誤り。
図の刻印では「TP 24.5M」と示されています。TP は耐圧試験圧力を表します。最高充填圧力を示すのは FP であり、図では「FP 14.7M」となっています。

5．耐圧試験圧力は 14.7 MPa である。
誤り。
図の刻印では「FP 14.7M」と示されています。FP は最高充填圧力を表します。耐圧試験圧力を示すのは TP であり、図では「TP 24.5M」となっています。
