Y2023M10Q10｜2023年10月公表 エックス線作業主任者免許試験 過去問

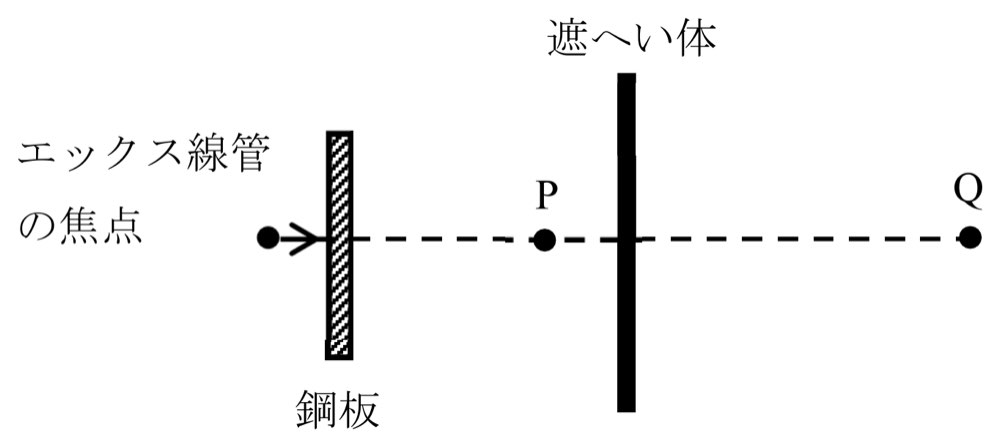

下図のようにエックス線装置を用いて鋼板の透過写真撮影を行うとき、エックス線管の焦点から2m の距離にあるP 点における写真撮影中の1cm 線量当量率は640µSv/h である。この装置を使って、露出時間が1 枚につき2 分の写真を週300 枚撮影するとき、P 点の後方に遮へい体を設けることにより、エックス線管の焦点からP 点の方向に4m の距離にあるQ 点が管理区域の境界線上にあるようにすることのできる遮へい体の厚さは、次のうちどれか。 ただし、遮へい体の半価層は10mm とし、3 か月は13 週とする。
解答・解説を見る
正解: 5
正答
（5）
この問題のポイント
1枚2 min＝2/60 h、週300枚を13週続けるので照射時間は(2/60)×300×13＝130 hです。P点は0.640 mSv/h×130 h＝83.2 mSv。Q点は距離2 mから4 mなので83.2×(2/4)²＝20.8 mSv。
解説
1枚2 min＝2/60 h、週300枚を13週続けるので照射時間は(2/60)×300×13＝130 hです。P点は0.640 mSv/h×130 h＝83.2 mSv。Q点は距離2 mから4 mなので83.2×(2/4)²＝20.8 mSv。1.3/20.8＝1/16＝(1/2)⁴なので4半価層が必要で、半価層10 mm×4＝40 mmです。
選択肢の確認
1．5mm
判定：正答ではない（記述・組合せは誤り）。 5 mmは5/10＝0.5半価層で、透過後の3か月線量は20.8×(1/2)^0.5＝14.7 mSvです。1.3 mSvを13.4 mSv超え、遮蔽が不足します。
2．15mm
判定：正答ではない（記述・組合せは誤り）。 15 mmは15/10＝1.5半価層で、透過後の3か月線量は20.8×(1/2)^1.5＝7.35 mSvです。1.3 mSvを6.05 mSv超え、遮蔽が不足します。
3．25mm
判定：正答ではない（記述・組合せは誤り）。 25 mmは25/10＝2.5半価層で、透過後の3か月線量は20.8×(1/2)^2.5＝3.68 mSvです。1.3 mSvを2.38 mSv超え、遮蔽が不足します。
4．30mm
判定：正答ではない（記述・組合せは誤り）。 30 mmは30/10＝3半価層で、透過後の3か月線量は20.8×(1/2)^3＝2.6 mSvです。1.3 mSvを1.3 mSv超え、遮蔽が不足します。
5．40mm
判定：正答（記述・組合せは正しい）。 40 mmは40/10＝4半価層で、透過後の3か月線量は20.8×(1/2)^4＝1.3 mSvです。所要の低減を初めて満たす最小厚です。
覚えるポイント
半価層をn層通す透過率は(1/2)ⁿです。必要な線量低減比を1/2の累乗へ直し、nへ半価層の厚さを掛けます。所要遮蔽厚は40 mmです。
