38PM52|第38回 臨床工学技士国家試験 過去問

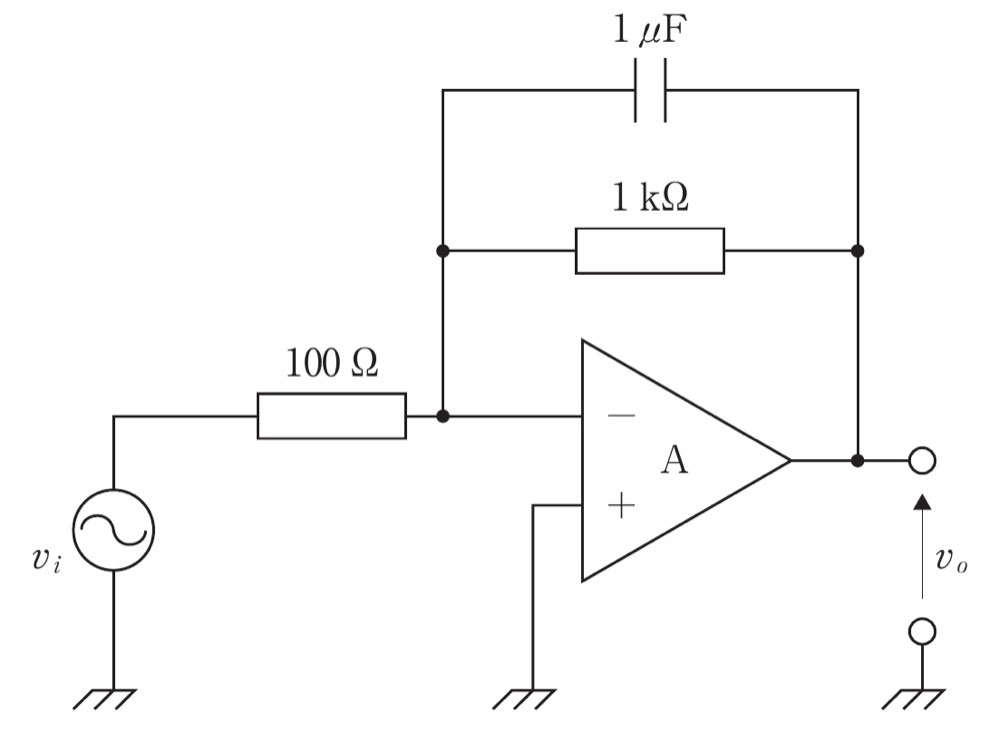

図の回路で遮断周波数[Hz]に最も近いのはどれか。 ただし、Aは理想演算増幅器とする。

解答・解説を見る
正解: 1
正答
1

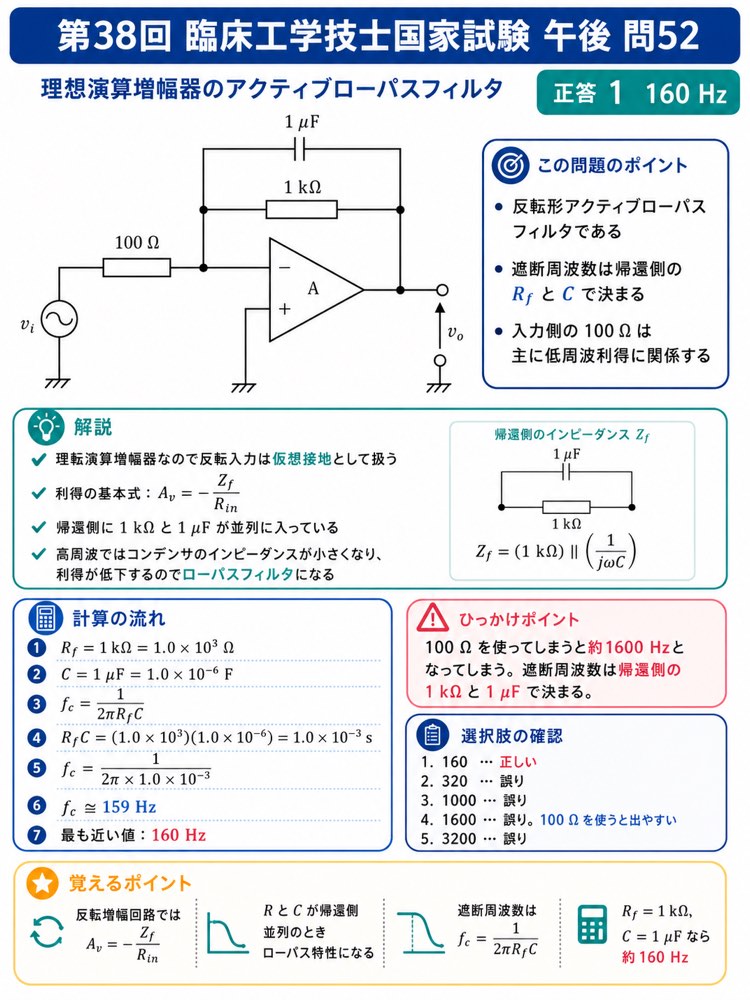

この問題のポイント
この問題では、理想演算増幅器を用いた反転形アクティブローパスフィルタの遮断周波数を求めます。
図を見ると、反転入力端子側に
- 入力抵抗:100 Ω
- 帰還抵抗:1 kΩ
- 帰還容量:1 μF
があります。
遮断周波数は、帰還側の1 kΩ抵抗と1 μFキャパシタで決まります。
解説
図の回路では、非反転入力端子「+」は接地されています。理想演算増幅器に負帰還がかかっているため、反転入力端子「−」は仮想接地として扱えます。
反転増幅回路の基本形では、利得は次のように表されます。
- Av = - Zf / Rin
ここで、
- Rin = 100 Ω
- Zf:帰還インピーダンス
図では、帰還側に1 kΩの抵抗と1 μFのキャパシタが並列に入っています。
低周波では、キャパシタのインピーダンスが大きいため、主に1 kΩ抵抗で帰還が決まります。このときの低周波利得は、
- |Av| = 1 kΩ / 100 Ω
- |Av| = 10
となります。
一方、高周波になると、キャパシタのインピーダンスが小さくなり、帰還インピーダンスが下がります。そのため、利得が低下します。つまり、この回路は低域を通し、高域を減衰させるローパスフィルタです。
1次ローパスフィルタの遮断周波数は、帰還抵抗RfとキャパシタCから次の式で求めます。
- fc = 1 / (2π Rf C)
図から、
- Rf = 1 kΩ = 1.0 × 10^3 Ω
- C = 1 μF = 1.0 × 10^-6 F
なので、
- Rf C = 1.0 × 10^3 × 1.0 × 10^-6
- Rf C = 1.0 × 10^-3 s
したがって、
- fc = 1 / (2π × 1.0 × 10^-3)
- fc ≒ 1 / 0.00628
- fc ≒ 159 Hz
最も近い選択肢は160 Hzです。
図で見るポイント
遮断周波数を決めるのは、帰還側で並列に入っている1 kΩと1 μFです。入力側の100 Ωは低周波利得を決める要素ですが、遮断周波数の計算には使いません。
ひっかけポイント
入力抵抗100 Ωを使って fc = 1 / (2πRC) を計算すると、約1600 Hzになってしまいます。しかし、この回路の遮断周波数は帰還側の1 kΩと1 μFで決まります。
選択肢の確認
1.正しい。
帰還抵抗1 kΩとキャパシタ1 μFから、fc = 1 / (2π × 1 kΩ × 1 μF) ≒ 160 Hzとなります。
2.誤り。
320 Hzは、時定数や係数を誤って扱った場合に近い値です。2πを含めて計算すると約160 Hzです。
3.誤り。
1000 Hzは、RCの組合せや単位換算を誤った場合に出やすい値です。1 kΩと1 μFの積は1.0 × 10^-3 sです。
4.誤り。
1600 Hzは、入力抵抗100 Ωと1 μFを使って計算した場合に近い値です。この問題では帰還側の1 kΩを使います。
5.誤り。
3200 Hzは、抵抗値や2πの扱いをさらに誤った場合に近い値です。図の帰還抵抗1 kΩを用いると160 Hz程度です。
覚えるポイント
- 反転増幅回路では Av = -Zf / Rin です。
- この回路は帰還側にRとCが並列に入ったアクティブローパスフィルタです。
- 遮断周波数は fc = 1 / (2π Rf C) で求めます。
- Rf = 1 kΩ、C = 1 μFなら、fc ≒ 160 Hzです。
- 入力抵抗100 Ωは主に低周波利得を決め、遮断周波数は帰還側のRとCで決まります。
