71AM095|第71回 臨床検査技師国家試験 過去問

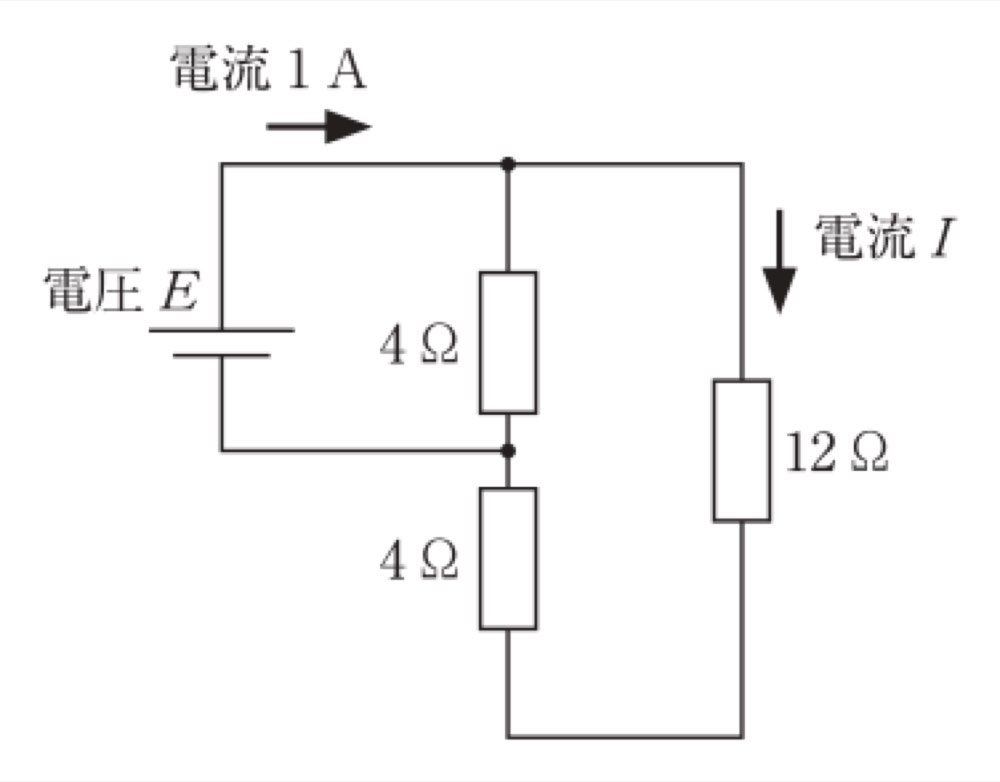

図の回路で 12 Ω の抵抗に流れる電流 I[A]はどれか。

71AM095の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2.0.2

この問題のポイント

回路図の接点(黒丸)を正しく読み、12 Ωがどの抵抗と直列・並列なのかを見抜く問題です。決め手は、電源の下側の端子が、2つの4 Ωの間にある中央の接点につながっていることです。このため、12 Ωは下側の4 Ωと直列(計16 Ω)になり、その16 Ωの経路が上側の4 Ωと並列になります。あとは電流分配則で、全電流1 Aを4 Ωと16 Ωに分けます。

解説

図の読み取り

図は、直流電源(電圧E)と3つの抵抗からなる回路図です。接続は次のとおりです。

  • 上の導線:電源の上側の端子から右へ伸び、上の接点(黒丸)を通って12 Ωの上端につながります。「電流1 A」の矢印は、この導線を右向きに流れる全電流です。
  • 上側の4 Ω:上の接点と中央の接点(黒丸)の間にあります。
  • 電源の下側の端子:右へ伸びて、中央の接点につながります。
  • 下側の4 Ω:中央の接点から下へ伸び、下の導線を通って12 Ωの下端につながります。
  • 12 Ω:右端にあり、上から下へ向かう「電流I」の矢印が付いています。

つまり、電源は「上の接点」と「中央の接点」の2点の間に接続されています。この2点の間には、次の2つの経路があります。

  • 経路①:上側の4 Ωだけ。
  • 経路②:12 Ω → 下の導線 → 下側の4 Ω。直列なので合成抵抗は12+4=16 Ωです。

経路①と②は同じ2点をつなぐので並列です。電源から出た1 Aは、上の接点で2つの経路に分流します。そして中央の接点で合流し、電源に戻ります。

電流分配則で解く

並列の経路は両端の電圧が等しいので、電流は抵抗に反比例して分かれます。2本の並列経路では、一方の電流を次の式で求めます。

  • 一方の経路の電流 = 全電流 × 他方の経路の抵抗 ÷(2つの抵抗の和)

分子に入るのは「他方の」抵抗です。ここを取り違えると、2つの経路の電流が入れ替わります。

12 Ωを含む経路②(16 Ω)の電流Iを求めます。
I = 全電流 × 経路①の抵抗 ÷(経路①+経路②)
I = 1 A × 4 Ω ÷(4 Ω+16 Ω)
I = 4 ÷ 20 A
I = 0.2 A

12 Ωと下側の4 Ωは直列なので、どちらにも同じ0.2 Aが流れます。上側の4 Ωには、残りの1−0.2=0.8 Aが流れます。Iは正の値なので、図の矢印の向き(上から下)に流れます。

別の解き方と検算

電圧Eの値は示されていませんが、全電流1 Aから求められます。4 Ωと16 Ωの2つの経路の並列なので、合成抵抗は「積÷和」で求めます。
合成抵抗 = 4 × 16 ÷(4+16)= 64 ÷ 20 = 3.2 Ω
E = 1 A × 3.2 Ω = 3.2 V
I = 3.2 V ÷ 16 Ω = 0.2 A

キルヒホッフの法則で式を立てても同じ結果です。

  • 電流則:上側の4 Ωの電流は(1−I)Aです。
  • 電圧則:2つの経路の電圧は等しいので、4 ×(1−I)= 16 × I です。
  • 4 = 20I より、I = 0.2 A です。

暗算で解くなら、抵抗の比に注目します。経路①の抵抗は経路②の4分の1なので、経路①にはIの4倍の電流が流れます。合計はI+4I=5I=1 Aで、I=0.2 Aです。

検算として、各経路の電圧を比べます。上側の4 Ωは4 × 0.8=3.2 V、経路②は16 × 0.2=3.2 Vで一致します。

よくある読み違い

2つの4 Ωを、ひと続きの直列(8 Ω)とみなすのが典型的な誤りです。中央の接点に電源の線がつながっているため、2つの4 Ωに流れる電流は等しくありません。回路を読むときは、線が交わる接点を先に確認します。そして、同じ2点間につながる経路を並列として扱います。

選択肢の確認

1.0.1
誤り。合計電流が0.5 Aになり、1 Aと合いません。
I=0.1 Aとすると、経路②(16 Ω)の電圧は16 × 0.1=1.6 Vです。並列の上側の4 Ωには1.6 ÷ 4=0.4 Aが流れます。合計は0.5 Aで、全電流1 Aになりません。0.1 Aは正しい値0.2 Aの半分です。

2.0.2
正答。12 Ωには0.2 Aが流れます。
4 Ωと16 Ωの並列に1 Aが流れるので、16 Ωの経路には1 × 4 ÷ 20=0.2 Aが流れます。このとき上側の4 Ωは0.8 Aで、合計は1 Aです。両経路の電圧もどちらも3.2 Vで、すべての条件を満たします。

3.0.4
誤り。合計電流が2 Aになり、1 Aと合いません。
I=0.4 Aとすると、経路②の電圧は6.4 Vで、上側の4 Ωには1.6 Aが流れます。合計は2.0 Aです。例えば2つの4 Ωを直列の8 Ωとみなし、12 Ωと並列と考えると、1 × 8 ÷(8+12)=0.4 Aとなります。中央の接点を見落とすとこの値になります。

4.0.6
誤り。16 Ωの経路の電流としては大きすぎます。
並列では抵抗の大きい経路ほど電流が小さくなります。16 Ωの経路は4 Ωの経路より抵抗が大きいので、全電流1 Aの半分未満しか流れません。I=0.6 Aとすると、上側の4 Ωには2.4 Aが流れることになり、合計3.0 Aで条件に合いません。

5.0.8
誤り。0.8 Aは上側の4 Ωに流れる電流です。
上側の4 Ωには1−0.2=0.8 Aが流れます。12 Ωを含む16 Ωの経路の電流ではありません。分流の式の分子に自分の経路の抵抗を入れて、1 × 16 ÷ 20と計算しても0.8 Aになるので注意します。

覚えるポイント

  • 回路図は接点(黒丸)を先に確認し、同じ2点間をつなぐ経路を並列、枝分かれのない一続きの経路を直列として扱います。
  • 本問では12 Ωと下側の4 Ωが直列(16 Ω)で、それが上側の4 Ωと並列です。2つの4 Ωは直列ではありません。
  • 並列2経路の分流:一方の電流=全電流×他方の抵抗÷2つの抵抗の和。分子は「他方の」抵抗です。
  • 並列では抵抗が小さい経路ほど大きな電流が流れます(本問では4 Ωに0.8 A、16 Ωに0.2 A)。
  • 2つの抵抗の並列の合成抵抗は「積÷和」で求めます。4 Ωと16 Ωなら3.2 Ωです。3つ以上の並列では「積÷和」は使えず、各抵抗の逆数の和の逆数になります。
  • 答えが出たら、各経路の電圧が等しいか、電流の合計が全電流と一致するかで検算します。
