70AM096|第70回 臨床検査技師国家試験 過去問

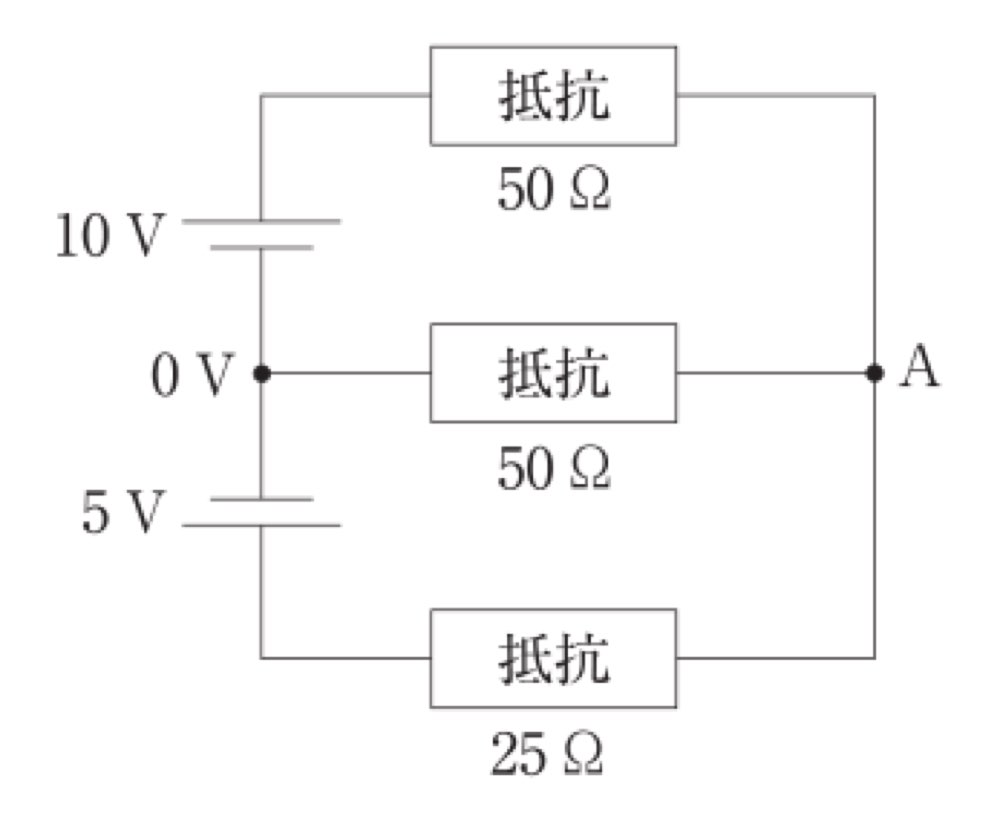

図の回路で点 A の電圧はどれか。

70AM096の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解3

正答

3.5.0 V

この問題のポイント

電位が分かっている3点(10 V・0 V・5 V)から、抵抗を通って1点に集まる回路の問題です。まず電池記号の向きから各導線の電位を読み取り、点AでKirchhoff〈キルヒホッフ〉の電流則を立てます。決め手は、上の2本が同じ50 Ωなので点Aは10 Vと0 Vの中点の5 Vになり、そのとき5 Vにつながる枝には電流が流れず矛盾しないことです。

解説

図の読み取り:電池の向きと各導線の電位

図は直流回路です。左側に電池が2個、縦に直列につながり、その間の黒丸が0 V(基準電位)と示されています。

  • 電池記号:長い線が正極(+)、短い線が負極(−)です。
  • 上の10 Vの電池:長い線が上側です。上の導線は0 Vより10 V高く、+10 Vです。
  • 下の5 Vの電池:長い線が下側です。下の導線は0 Vより5 V高く、+5 Vです。
  • 右側の点A:3本の抵抗が集まる節点(ノード)です。上は+10 Vから50 Ω、中央は0 Vから50 Ω、下は+5 Vから25 Ωでつながります。

問題の「点Aの電圧」は、0 Vの点を基準にした点Aの電位のことです。電圧は2点間の電位差です。

解き方1:点Aで電流則を立てる

点Aの電位をV〔V〕とします。各枝を点Aから外へ流れ出す電流は、オームの法則で「(V − 相手の電位)÷抵抗」です。値が負なら、実際は点Aへ流れ込む向きです。電流則(節点での電流の代数和=0)から、流れ出す電流の総和を0とおきます。

  • 使う式:(V − 10)/50 + (V − 0)/50 + (V − 5)/25 = 0
  • 両辺を50倍:(V − 10) + V + 2(V − 5) = 0
  • 整理:4V − 20 = 0
  • 答え:V = 5.0 V

V = 5.0 Vで各枝の電流を確かめます。

  • 上の枝:(10 − 5)÷50 = 0.1 Aが点Aへ流れ込みます。
  • 中央の枝:(5 − 0)÷50 = 0.1 Aが点Aから0 Vへ流れ出します。
  • 下の枝:(5 − 5)÷25 = 0 Aで、電流は流れません。

流れ込む0.1 Aと流れ出す0.1 Aが等しく、電流則を満たします。

解き方2:コンダクタンスで重み付けした平均(ミルマンの定理)

抵抗の逆数をコンダクタンス〈G、単位はS:ジーメンス〉といいます。点Aの電位は、各枝の相手の電位をコンダクタンスで重み付けした平均になります。

  • 使う式:V =(10/50 + 0/50 + 5/25)÷(1/50 + 1/50 + 1/25)
  • 代入:V =(0.2 A + 0 A + 0.2 A)÷(0.02 S + 0.02 S + 0.04 S)
  • 計算:V = 0.4 A ÷ 0.08 S
  • 答え:V = 5.0 V(A ÷ S = V)

抵抗が小さい枝ほど、点Aの電位を相手の電位へ強く引き寄せます。25 Ωの枝のコンダクタンス(0.04 S)は、50 Ωの枝(0.02 S)の2倍です。

決め手と注意点:下の枝には電流が流れない

  • 上の2本は同じ50 Ωです。下の枝を外すと、10 Vと0 Vの間を二等分する分圧回路になり、点Aは5 Vです。
  • 下の枝の相手もちょうど5 Vです。両端の電位差が0なので電流は流れず、つないでも5 Vのままです。
  • このため本問では、下の抵抗が25 Ωでなくても答えは5.0 Vです。
  • 10 V・0 V・5 Vを単純に平均しても5 Vになります。これは上の構造による一致です。抵抗が異なる一般の回路では、コンダクタンスで重み付けします。
  • 下の電池の向きを逆に読む(下の導線を−5 Vとする)と、同じ式から点Aは0 Vとなり、選択肢にありません。電池の向きの読み取りが最初の関門です。

選択肢の確認

1.2.5 V
誤り。5 Vの電池を無視すると出る値です。
下の枝の端を0 Vとみなすと、式は(V − 10)/50 + V/50 + V/25 = 0となり、4V = 10からV = 2.5 Vになります。実際の下の端は+5 Vです。仮に2.5 Vとすると、流れ込む電流は上から0.15 A・下から0.10 Aの計0.25 A、流れ出す電流は0 Vへの0.05 Aだけで、釣り合いません。

2.3.0 V
誤り。電流が釣り合いません。
仮に3.0 Vとすると、流れ込む電流は上から(10 − 3)÷50 = 0.14 A、下から(5 − 3)÷25 = 0.08 Aの計0.22 Aです。流れ出す電流は0 Vへの3÷50 = 0.06 Aだけです。流入が多いのは、実際の電位がもっと高いことを示します。

3.5.0 V
正答。電流則を満たす値です。
上の枝から0.1 Aが流れ込み、中央の枝から0 Vへ0.1 Aが流れ出します。下の枝は両端とも5 Vで、電流は0です。流入と流出が等しく、電流則でもミルマンの定理でも5.0 Vになります。

4.6.0 V
誤り。電流が釣り合いません。
仮に6.0 Vとすると、流れ込む電流は上からの(10 − 6)÷50 = 0.08 Aだけです。流れ出す電流は0 Vへ6÷50 = 0.12 A、5 Vへ(6 − 5)÷25 = 0.04 Aの計0.16 Aです。流出が多いのは、実際の電位がもっと低いことを示します。

5.7.5 V
誤り。10 Vと5 Vの単純な中間値です。
7.5 Vは(10 + 5)÷2で、0 Vへつながる中央の枝を無視し、抵抗の違いも考えないと出る値です。仮に7.5 Vとすると、流れ込む電流は上からの0.05 Aだけです。流れ出す電流は0 Vへ0.15 A、5 Vへ0.10 Aの計0.25 Aで、釣り合いません。

覚えるポイント

  • 電池記号は長い線が正極(+)、短い線が負極(−)です。基準点(0 V)から見た向きで、各導線の電位を決めます。
  • 節点では、各枝電流の代数和が0です(流れ込む和=流れ出す和、Kirchhoffの電流則)。各枝の電流は「電位差÷抵抗」で表します。
  • 複数の電位から抵抗で1点につながるとき、その点の電位はコンダクタンス(1/R)で重み付けした平均です(ミルマンの定理)。抵抗が小さい枝ほど影響が大きくなります。
  • 同じ抵抗2本で2つの電位をつなぐと、接続点はその中点の電位です。本問は10 Vと0 Vの中点で、点Aは5.0 Vです。
  • 両端の電位が等しい枝には電流が流れません。本問の25 Ωの枝がこれに当たり、その抵抗値は答えに影響しません。
  • 答えが出たら各枝の電流を求め、流入と流出が等しいかを検算します。
