71PM098|第71回 臨床検査技師国家試験 過去問

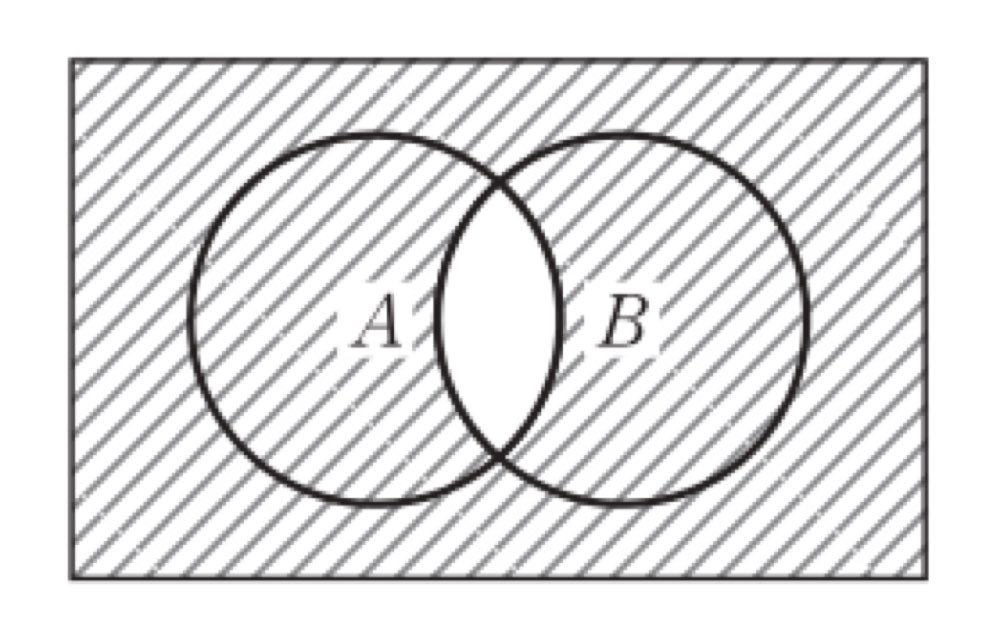

A と B の論理演算を模式化した図を示す。 斜線部分を示すのはどれか。

71PM098の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.NAND

この問題のポイント

ベン図の4つの領域(Aだけ、Bだけ、AとBの重なり、どちらでもない外側)のうち、どこが斜線かを読む問題です。決め手は、重なり(A AND B)だけが白く残り、それ以外がすべて斜線になっている点です。「ANDが成り立つ所だけが偽」になる演算は、ANDの否定であるNAND〈NOT AND〉です。

解説

図の読み取り

図は、長方形(全体の集合)の中に、AとBの2つの円を一部重ねて描いたベン図です。

  • AとBが重なるレンズ形の部分:白(斜線なし)
  • Aだけの部分(左の円のうち重なり以外):斜線
  • Bだけの部分(右の円のうち重なり以外):斜線
  • 両方の円の外側(長方形の残り):斜線

つまり、斜線部は「AとBの両方に属する部分」を除いたすべての領域です。これはANDの結果を否定したNANDに当たります。

ベン図と論理演算の対応

ベン図では、斜線の部分が「結果が1(真)になる領域」を表します。

  • AND〈論理積〉:AとBの両方が1のとき1です。重なりだけが斜線になります。
  • OR〈論理和〉:少なくとも一方が1のとき1です。2つの円の全体(和集合)が斜線になります。
  • NOT〈否定〉:1つの入力の反転です。NOT Aなら、円Aの外側すべてが斜線になります。
  • NAND:ANDの否定です。重なり以外がすべて斜線になります(本問の図)。
  • NOR:ORの否定です。どちらの円にも入らない外側だけが斜線になります。
  • XOR〈排他的論理和〉:一方だけが1のとき1です。Aだけ・Bだけの部分が斜線で、重なりと外側は白です。

否定が付くと、斜線と白が全体で入れ替わります。ANDとNAND、ORとNORは、図の白と斜線をちょうど反転させた関係です。論理回路の記号でも、AND記号の出力側に否定を表す小さな丸を付けたものがNANDです。

真理値表で確かめる

入力A、Bの4通りの組合せで、NANDの出力を確かめます。

  • A=0、B=0(外側):AND=0 → NAND=1
  • A=1、B=0(Aだけ):AND=0 → NAND=1
  • A=0、B=1(Bだけ):AND=0 → NAND=1
  • A=1、B=1(重なり):AND=1 → NAND=0

NANDが0になるのは、両方が1のときだけです。図で白いのが重なりだけであることと一致します。

ド・モルガンの法則では、NOT(A AND B)=(NOT A)OR(NOT B)が成り立ちます。「Aの外側」と「Bの外側」を合わせた領域と考えても、本問の斜線部と同じになります。

選択肢の確認

1.OR
誤り。2つの円全体が斜線になる演算です。
ORは少なくとも一方が1のとき1になる演算です。ベン図では、AとBの2つの円の全体(和集合)が斜線で、外側は白になります。本問の図は外側が斜線で重なりが白なので、ORとは一致しません。

2.AND
誤り。重なりだけが斜線になる演算です。
ANDは両方が1のときだけ1になる演算です。ベン図では、重なり(共通部分)だけが斜線になります。本問の図は逆に重なりだけが白く、ANDの図を白と斜線で反転させたもの、つまりNANDです。

3.NOR
誤り。外側だけが斜線になる演算です。
NORはORの否定で、AにもBにも属さない外側だけが斜線になります。本問の図ではAだけ・Bだけの部分も斜線なので、NORではありません。NORとNANDはどちらも否定付きで取り違えやすいため、白く残るのが2つの円全体(NOR)か、重なりだけ(NAND)かで区別します。

4.NOT
誤り。1入力の反転で、本図には対応しません。
NOTは1つの入力を反転させる演算です。例えばNOT Aなら円Aの外側すべてが斜線になり、Aだけの部分と重なりは白になります。本問の図ではAだけの部分もBだけの部分も斜線なので、NOT AにもNOT Bにも一致しません。

5.NAND
正答。ANDの否定で、重なりだけが白になります。
NANDはANDの結果を反転させる演算で、AとBの両方が1のときだけ0、それ以外は1です。ベン図では重なりだけが白く、Aだけ・Bだけ・外側がすべて斜線になり、本問の図と一致します。

覚えるポイント

  • ベン図の斜線部は、出力が1になる領域です。外側、Aだけ、Bだけ、重なりの4領域ごとに確認します。
  • AND=重なりだけ、OR=2つの円全体、XOR=重なりを除いた円の部分です。
  • NAND=NOT ANDで重なりだけが白、NOR=NOT ORで外側だけが斜線です。
  • 否定が付くと、図の斜線と白が全体で入れ替わります。
  • 真理値表では、NANDは両方1のときだけ0、NORは両方0のときだけ1です。
