70PM099|第70回 臨床検査技師国家試験 過去問

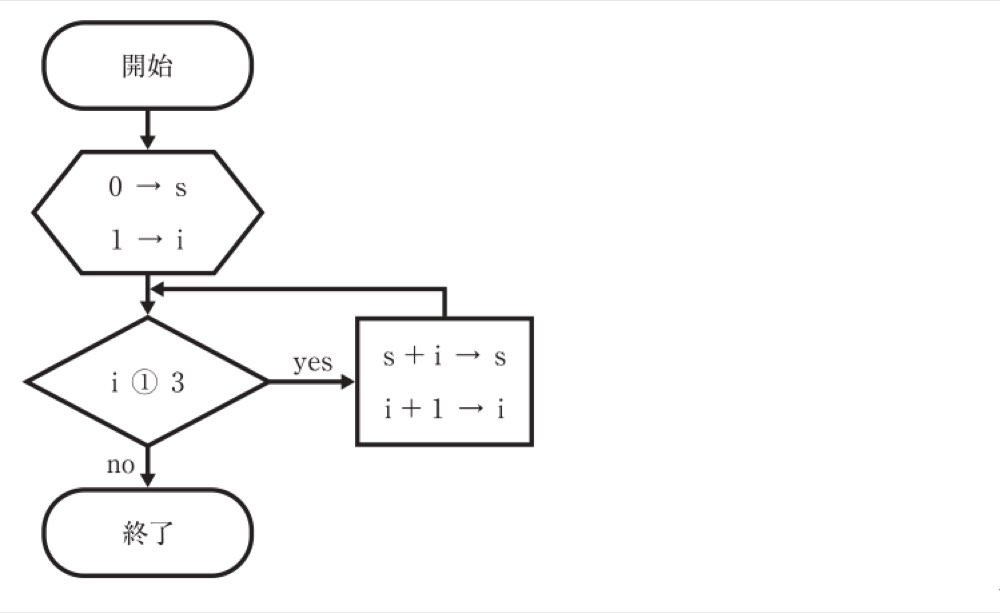

図のフローチャートを開始から終了まで実行してsに 1 から 3 までの整数の和を 得たい。 ①に入る記号はどれか。

70PM099の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2.≦

この問題のポイント

フローチャートの記号の意味を読み取り、変数 s と i の値を1周ずつ追跡(トレース)する問題です。s に 1 + 2 + 3 = 6 を得るには、i が 1、2、3 の間は加算を続け、i が 4 になった時点で no に分岐させる必要があります。決め手は、i = 1、2、3 のすべてで yes、i = 4 で no になる記号を選ぶことで、これを満たすのは「≦」だけです。「=」も i = 3 で yes、i = 4 で no になりますが、初期値 i = 1 で no になるため、加算が一度も行われません。

解説

図の読み取り

図は、JIS(日本産業規格)の流れ図記号で書かれたフローチャートです。上から次の記号が並んでいます。

  • 「開始」「終了」(角を丸めた長方形):端子です。処理の始まりと終わりを示します。
  • 六角形「0 → s」「1 → i」:準備です。繰返しに入る前に初期値を設定します。
  • ひし形「i ① 3」:判断です。条件が成り立てば右の yes へ、成り立たなければ下の no へ進みます。
  • 長方形「s + i → s」「i + 1 → i」:処理です。実行後は上の線をたどって、ひし形の手前に戻ります。

「→」は代入を表します。「0 → s」は「s に 0 を入れる」という意味です。「s + i → s」は「いまの s に i を足した値を、新しい s として入れ直す」という意味です。s は合計をためる変数(累計用)、i は1ずつ増えて回数を数える変数(カウンタ)です。

①の記号を決める考え方

この図は、処理の前に条件を調べる「前判定型」の繰返しです。条件が成り立つ間だけ処理を行い、成り立たなくなった時点で終了します。

  • 加算したい i の値:1、2、3(判断の結果は yes でなければならない)
  • 終了させたい i の値:4(判断の結果は no でなければならない)

したがって①には、「i が 3 以下なら yes」となる記号、すなわち「≦」が入ります。i は整数しかとらないので、「i < 4」と書いても同じ動きになります。

トレース(1周ずつの追跡)

①に「≦」を入れ、判断のたびに s と i の値を確かめます。

  • 準備:s = 0、i = 1
  • 1回目の判断:1 ≦ 3 は成り立つ(yes)→ s = 0 + 1 = 1、i = 2
  • 2回目の判断:2 ≦ 3 は成り立つ(yes)→ s = 1 + 2 = 3、i = 3
  • 3回目の判断:3 ≦ 3 は成り立つ(yes)→ s = 3 + 3 = 6、i = 4
  • 4回目の判断:4 ≦ 3 は成り立たない(no)→ 終了

s は 0 → 1 → 3 → 6 と変化し、終了時は s = 6、i = 4 です。判断は4回、加算の処理は3回行われます。終了時の i が 3 ではなく 4 になる点は見落としやすいので注意します。

結果は、1 から n までの和の公式でも確かめられます。

  • 式:1 から n までの和 = n ×(n + 1)÷ 2
  • 代入:3 ×(3 + 1)÷ 2
  • 計算:3 × 4 ÷ 2 = 6
  • 答え:s = 6 で、トレースの結果と一致します。

類題で入れ替えられやすい条件

  • yes と no の行き先が逆の図(yes で終了へ進む)なら、終了させたい条件「i > 3」(整数なら「i ≧ 4」も同じ)を書き込みます。
  • 処理の順番が逆(先に i + 1 → i、後に s + i → s)だと、加算される値が 2、3、4 にずれ、s = 9 になります。図に書かれた順番どおりに追います。
  • 「i + 1 → i」が無いと i が増えず、条件が yes のまま変わらないため、繰返しが終わらなくなります(無限ループ)。
  • 1 × 2 × 3 のような積を求める場合は、s の初期値を 1 にします。0 から始めると、何を掛けても 0 のままになるためです。

選択肢の確認

1.<
誤り。3 を加える前に終了し、s = 3 になります。
i < 3 では、i = 1 と 2 のときだけ yes になり、s は 0 → 1 → 3 と進みます。i = 3 になると「3 < 3」は成り立たずに no となり、3 を加えないまま終了します。「<」を使うなら、右辺を 4 にした「i < 4」で正しく動きます。

2.≦
正答。i = 1、2、3 で加算し、s = 6 で終了します。
i ≦ 3 は境界の 3 を含むので、i = 3 のときも yes となり、3 が加算されます。i = 4 になると「4 ≦ 3」が成り立たずに no へ進み、s = 1 + 2 + 3 = 6 で終了します。

3.=
誤り。最初の判断で no となり、s = 0 のまま終了します。
i = 3 は、i がちょうど 3 のときだけ成り立つ条件です。初期値 i = 1 では「1 = 3」が成り立たないため、加算の処理を一度も通らずに終了します。i = 3 で yes、i = 4 で no になる点は選択肢2と同じなので、境界値だけを確かめると取り違えやすい記号です。

4.>
誤り。最初の判断で no となり、s = 0 のまま終了します。
初期値 i = 1 では「1 > 3」が成り立たず、加算の処理は一度も実行されません。i > 3 は「繰返しを終了させたい条件」にあたります。yes で終了へ進む図であれば、使える記号です。

5.≧
誤り。最初の判断で no となり、s = 0 のまま終了します。
初期値 i = 1 では「1 ≧ 3」が成り立たず、加算の処理は一度も実行されません。「≧」は「3 以上」を表し、「3 以下」を表す選択肢2とは向きが逆です。

覚えるポイント

  • 前判定型の繰返しでは、ひし形の条件が yes の間だけ処理を行い、no になった時点で抜けます。
  • 条件の記号は、処理したい最初の値(1)から最後の値(3)まですべて yes、次の値(4)で no になるものを選びます。最後の値だけを確かめると、「=」も当てはまってしまいます。
  • 「<」と「≦」の差は、境界値を含むかどうかだけです。i < 3 では最後の 3 が抜け落ちます。整数なら i ≦ 3 と i < 4 は同じ意味です。
  • 初期値で条件が no になる記号(=、>、≧)を選ぶと、処理は一度も実行されず s = 0 のままです。
  • 「→」は代入です。累計用の変数は、和なら 0、積なら 1 から始めます。
  • 迷ったら、変数の初期値から1周ずつ s と i の値を書き出して追跡すると確実です。
