70PM098|第70回 臨床検査技師国家試験 過去問

ME 機器の BF 形着部を表す医療機器関連図記号はどれか。

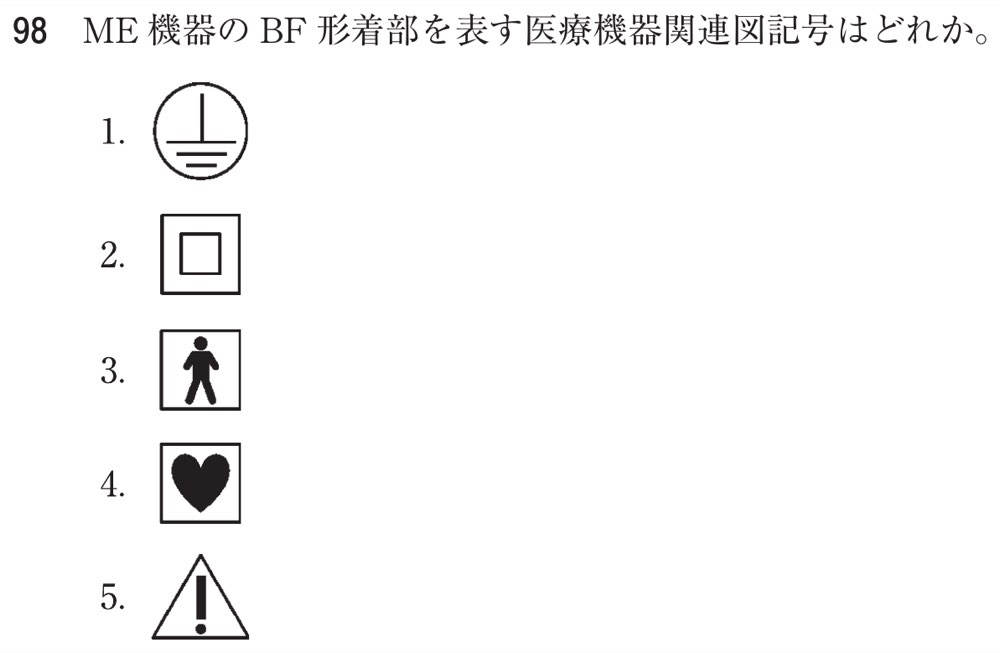

70PM098の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解3

正答

3.画像の選択肢 3

この問題のポイント

医用電気機器(ME機器)に表示される図記号を見分ける問題です。決め手は「人型=体〈Body〉に適用する装着部」「四角い枠=フローティング〈Floating〉」の2点です。人型を四角い枠で囲んだ選択肢3がBF形装着部です。ハートを枠で囲んだCF形の記号と混同しないことが大切です。

解説

画像の読み取り

5つの図記号は、いずれも白地に黒の線または黒塗りで描かれています。

  • 選択肢1:円の中に接地記号(縦線の下に、下ほど短くなる3本の横線)があります。
  • 選択肢2:大きな四角の中に小さな四角があり、二重の四角になっています。
  • 選択肢3:四角い枠の中に、黒塗りの人型(立った人のシルエット)があります。
  • 選択肢4:四角い枠の中に、黒塗りのハート(心臓)があります。
  • 選択肢5:三角形の中に感嘆符(!)があります。

装着部の形別(B形・BF形・CF形)

装着部とは、機器を使うときに患者の体に触れる部分(電極・センサ・プローブなど)です。装着部は、電撃(感電)に対する保護の程度でB形・BF形・CF形に分けられます。

  • B形〈Body〉:体表などに適用します。装着部が接地から絶縁されていなくてもよい形です。図記号は人型だけで、枠はありません。
  • BF形〈Body Floating〉:体表や体腔に適用し、心臓には直接適用しません。装着部が接地から電気的に浮いている(絶縁されている)のが特徴です。図記号は人型を四角い枠で囲みます。
  • CF形〈Cardiac Floating〉:心臓に直接適用できる形です。装着部はフローティングで、患者漏れ電流の許容値が最も厳しく決められています。図記号はハートを四角い枠で囲みます。

図記号は「人型かハートか」で適用部位(体か心臓か)を、「四角い枠の有無」でフローティングかどうかを表します。BF形は装着部がフローティングである点で、B形より保護の程度が高い形です。ただし患者漏れ電流の許容値そのものは、B形とBF形で同じです。

漏れ電流の許容値とマイクロショック

CF形の基準が特に厳しいのは、心臓に直接流れる電流はごく小さくても心室細動を起こすためです。

  • マクロショック(体表から流れる電流):約1 mAで感じ始め、約100 mAで心室細動の危険があります。
  • マイクロショック(心臓に直接流れる電流):約0.1 mA(100 μA)で心室細動の危険があります。
  • 患者漏れ電流の許容値(正常状態):B形・BF形は0.1 mA、CF形は0.01 mA(10 μA)です。
  • 患者漏れ電流の許容値(単一故障状態):B形・BF形は0.5 mA、CF形は0.05 mAです。

CF形の正常状態の許容値10 μAは、マイクロショックで心室細動を起こす電流の約10分の1です。心臓に触れる可能性のあるカテーテルや電極を使う機器には、CF形の装着部が求められます。

「クラス別」と「形別」は別の分類

医用電気機器の電撃に対する保護は、2つの観点で分類されます。

  • 保護の形式(クラス別):クラスⅠ機器(基礎絶縁+保護接地)、クラスⅡ機器(二重絶縁または強化絶縁)、内部電源機器です。機器全体の分類です。
  • 保護の程度(形別):B形・BF形・CF形です。患者に触れる装着部の分類です。

選択肢1・2はクラス別に関わる記号、選択肢3・4は形別の記号、選択肢5は注意を促す記号です。類題では、この2つの分類を取り違えさせる選択肢がよく並びます。

選択肢の確認

1.画像の選択肢 1
誤り。保護接地を表す図記号です。
円で囲んだ接地記号は、保護接地(保護接地端子)を表します。保護接地はクラスⅠ機器の電撃対策で、漏れ電流を3Pプラグの接地極から大地へ逃がします。円のない接地記号は一般の「接地」を表し、保護接地とは区別します。

2.画像の選択肢 2
誤り。クラスⅡ機器を表す図記号です。
二重の四角は、クラスⅡ機器を表します。クラスⅡ機器は、基礎絶縁に補強絶縁を加えた二重絶縁、または強化絶縁で電撃を防ぐため、保護接地を必要としません。機器全体のクラス別の記号であり、装着部の形別(BF形)を表す記号ではありません。

3.画像の選択肢 3
正答。BF形装着部を表す図記号です。
四角い枠の中の人型は、BF形装着部を表します。人型は体〈Body〉に適用する装着部、四角い枠は装着部が接地から絶縁されたフローティング〈Floating〉であることを示します。枠のない人型だけならB形装着部なので、枠の有無まで確認します。

4.画像の選択肢 4
誤り。CF形装着部を表す図記号です。
四角い枠の中のハートは、心臓〈Cardiac〉に直接適用できるCF形装着部を表します。患者漏れ電流の許容値は正常状態で0.01 mAと最も厳しく、3つの形の中で最も保護の程度が高い形です。BF形とは、枠の中が人型かハートかで見分けます。

5.画像の選択肢 5
誤り。注意を促す図記号です。
三角形の中の感嘆符は「注意」を表し、取扱いに注意が必要であることを使用者に知らせます。取扱説明書などの付属文書の確認を促す意味でも使われます。装着部の形別を表す記号ではありません。

覚えるポイント

  • 図記号は、人型=体〈Body〉、ハート=心臓〈Cardiac〉、四角い枠=フローティング〈Floating〉と読みます。
  • 人型だけはB形、人型+四角い枠はBF形、ハート+四角い枠はCF形装着部です。
  • 円で囲んだ接地記号は保護接地、二重の四角はクラスⅡ機器、三角形の感嘆符は注意です。
  • 患者漏れ電流の許容値(正常状態)は、B形・BF形が0.1 mA、CF形が0.01 mAです。
  • 心室細動を起こす電流は、マイクロショックで約0.1 mA、マクロショックで約100 mAです。
  • クラス別(Ⅰ・Ⅱ・内部電源)は機器全体、形別(B・BF・CF)は装着部の分類です。
