69PM098｜第69回 臨床検査技師国家試験 過去問

正答

4（ひし形の判断記号）

この問題のポイント

フローチャートでは、条件を評価して処理の流れを分岐させる『判断』をひし形で表します。

解説

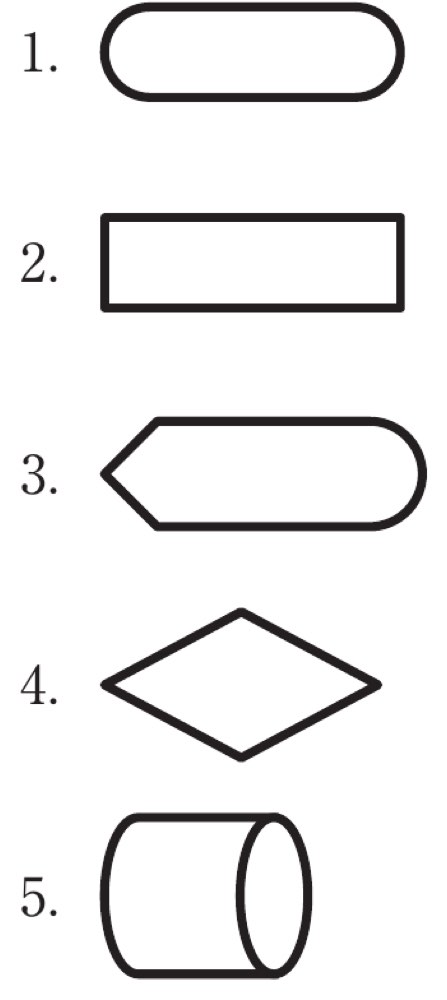

Assets.xcassetsの実画像には1～5の図形が縦に並んでいます。1は左右両端が丸い横長の角丸長方形、2は通常の長方形、3は左端が尖り右端が丸い横長図形、4はひし形、5は上下に曲線をもつ円筒形です。判断を表すのは4のひし形です。ひし形の中に『基準値以上か』『結果は陽性か』などの条件を書き、出口をYes／Noや真／偽として複数方向へ分岐させます。1の角丸長方形は端子記号として開始・終了、2の長方形は計算や操作などの処理、3の左が尖り右が丸い図形は表示、5の円筒形はデータベースなどの保存データを表す標準記号です。図形の見た目を実際の画像どおり順に確認し、『分岐には角が上下左右にあるひし形』と覚えると、処理の長方形と取り違えません。

選択肢の確認

1．誤り。画像1は左右端が丸い角丸長方形で、処理の流れの開始または終了を示す端子記号です。
2．誤り。画像2は四隅が直角の長方形で、計算、代入、検査操作など一つの処理を表します。
3．誤り。画像3は左端が尖り右端が丸い横長図形で、画面などへの表示を表す記号です。条件分岐の判断記号ではありません。
4．正しい。画像4はひし形で、条件を判定しYes／Noなどに流れを分ける判断記号です。
5．誤り。画像5は円筒形で、データベースや磁気ディスクなど保存されたデータを表します。

覚えるポイント

• ひし形は判断と条件分岐を表す。
• 角丸長方形は開始・終了、通常の長方形は処理である。
• 円筒形はデータベースなどの保存データを表す。
