72AM098|第72回 臨床検査技師国家試験 過去問

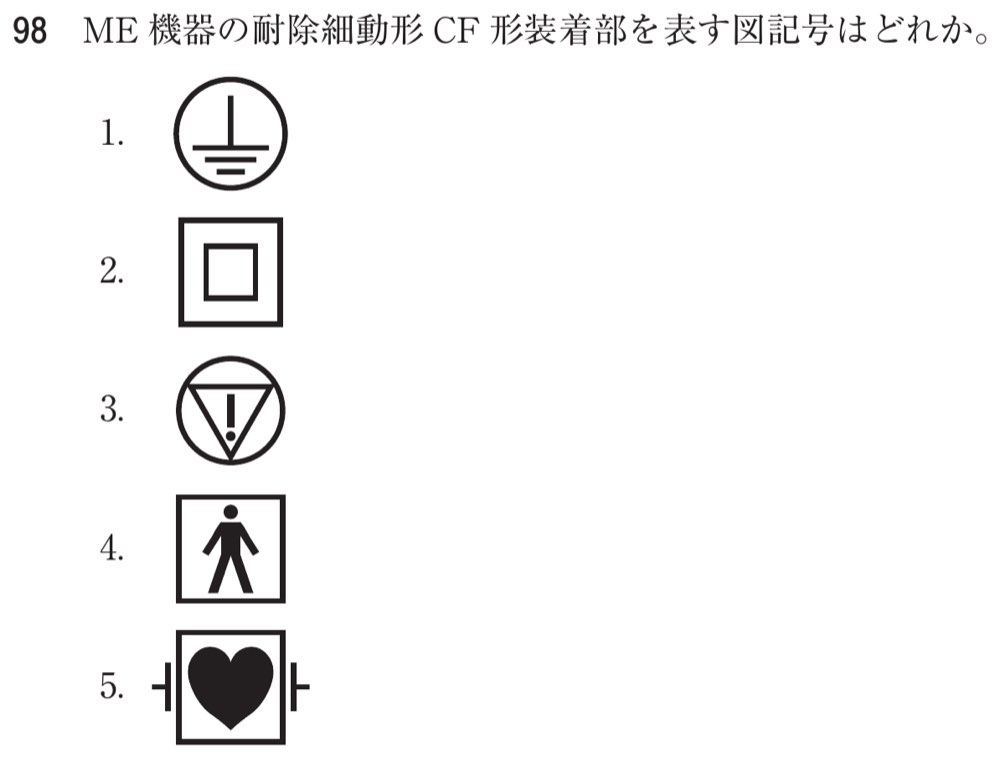

ME 機器の耐除細動形 CF 形装着部を表す図記号はどれか。

72AM098の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.画像の選択肢 5

この問題のポイント

ME機器〈医用電気機器〉の図記号から、装着部の形別分類と耐除細動形を読み取る問題です。決め手は2つです。四角枠の中がハート形ならCF形、枠の左右に除細動器の電極(パドル)を表す印があれば耐除細動形です。両方を満たすのは選択肢5だけです。保護接地・クラスII機器・緊急停止の記号は、装着部の分類とは別の意味の記号です。

解説

装着部の形別分類(B形・BF形・CF形)

装着部とは、ME機器のうち患者の体に接触させる部分(電極、プローブ、カテーテルなど)です。B形・BF形・CF形は、装着部の電撃に対する保護の程度による分類です。

  • B形〈Body〉:心臓への直接適用を想定しない装着部です。
  • BF形〈Body Floating〉:B形と同じく心臓への直接適用は想定せず、装着部が機器の他の部分から電気的に絶縁(フローティング)されています。
  • CF形〈Cardiac Floating〉:絶縁された装着部で、心臓に直接適用できます。漏れ電流の許容値が最も厳しい分類です。

CF形の基準が厳しいのは、ミクロショックを防ぐためです。心臓に直接電流が流れると、約0.1 mA(100 μA)でも心室細動の危険があります。体表から流れるマクロショックでは、心室細動の危険は約100 mAとされます。

  • CF形の患者漏れ電流の許容値:正常状態で10 μA、単一故障状態で50 μAです。
  • B形・BF形の患者漏れ電流の許容値:正常状態で100 μA、単一故障状態で500 μAです。

耐除細動形とは

耐除細動形は、装着したまま患者に除細動を行っても耐えるよう設計された装着部です。主に次の点が求められます。

  • 除細動器の放電を受けても、機器が壊れないこと。
  • 機器の外装などに危険な電気エネルギーが現れず、操作者などを守ること。
  • 放電の後、附属文書に示された時間内に機能が回復すること。
  • 患者に届く除細動のエネルギーを大きく減らさないこと。

心電計や心電図モニタの電極のように、除細動を受ける可能性がある患者に着けたまま使う装着部で重要になります。検査室でも、機器に表示された図記号で、CF形か、耐除細動形かを確かめる習慣が役立ちます。

図記号の読み取り

画像は、ME機器に表示される5つの図記号です。

  • 選択肢1:円の中に、縦線と長さの違う3本の横線からなる接地記号があります。
  • 選択肢2:大小2つの正方形を同心に重ねた二重四角です。
  • 選択肢3:円の中に下向きの三角形があり、その中に感嘆符があります。
  • 選択肢4:正方形の枠の中に、立った人型があります。
  • 選択肢5:正方形の枠の中に黒いハート形があり、枠の左右に短い縦線と外向きの横線からなる印があります。

装着部の記号は、次の順に見ると迷いません。

  • 中央の図形:人型ならB系統、ハート形ならC(心臓)系統です。
  • 四角枠:枠があればF形(絶縁された装着部)です。枠のない人型だけならB形です。
  • 左右の印:除細動パドルを表す印があれば耐除細動形です。

この順で見ると、ハート+四角枠+左右のパドルの印をもつ選択肢5が、耐除細動形CF形装着部です。人型+四角枠の左右にパドルの印があれば、耐除細動形BF形装着部になります。選択肢の入れ替えに備えて押さえておきます。

2つの分類軸を混同しない

ME機器の電撃に対する保護には、2つの分類があります。

  • 保護の形式(クラス分類):クラスI機器(基礎絶縁+保護接地)、クラスII機器(二重絶縁または強化絶縁)、内部電源機器です。
  • 保護の程度(装着部の形別分類):B形・BF形・CF形です。

選択肢1・2はクラス分類に関わる記号で、選択肢4・5は装着部の記号です。1台の機器には両方の分類が付きます(例:クラスI機器で、CF形装着部をもつ)。

選択肢の確認

1.画像の選択肢 1
誤り。保護接地の記号です。
円の中に接地記号を描いた図記号で、保護接地(保護接地端子)を表します。クラスI機器は、基礎絶縁に加えて外装などを保護接地につなぎ、絶縁が壊れたときの電撃を防ぎます。そのため接地極付きの3Pプラグで医用コンセントにつなぎます。円のない接地記号だけのものは機能接地なので、取り違えに注意します。

2.画像の選択肢 2
誤り。クラスII機器の記号です。
二重四角は、クラスII機器を表す記号です。クラスII機器は二重絶縁または強化絶縁で電撃を防ぎ、保護接地に頼りません。機器全体の保護の形式(クラス分類)を示す記号で、装着部の形別分類とは別の分類軸です。

3.画像の選択肢 3
誤り。緊急停止の記号です。
円の中の下向きの三角形に感嘆符を入れた記号は、国際規格(IEC 60417)で緊急停止の操作部を示す図記号です。上向きの三角形に感嘆符を入れた記号は一般的な注意(警告)を表すので、三角形の向きと外側の円で区別します。人型やハート形を含まず、装着部の分類は示しません。

4.画像の選択肢 4
誤り。BF形装着部の記号です。
正方形の枠の中に人型を描いた記号で、BF形装着部を表します。人型はB(Body)の系統、四角枠は絶縁されたF形を示します。ハート形ではないので心臓に直接適用できるCF形ではなく、左右にパドルの印もないので耐除細動形でもありません。枠のない人型だけの記号はB形装着部です。

5.画像の選択肢 5
正答。耐除細動形CF形装着部の記号です。
正方形の枠の中に黒いハート形があり、枠の左右に除細動器の電極(パドル)を表す印が付いています。ハート形と四角枠でCF形装着部、左右の印で耐除細動形を示します。心臓に直接適用できる最も厳しい漏れ電流の基準を満たし、除細動の放電にも耐える装着部です。

覚えるポイント

  • 装着部の記号は「中央の図形 → 四角枠 → 左右の印」の順に見ます。
  • 人型だけ=B形、人型+四角枠=BF形、ハート+四角枠=CF形、左右に除細動パドルの印=耐除細動形です。
  • 心臓に直接適用できるのはCF形です。患者漏れ電流の許容値は正常状態10 μA・単一故障状態50 μA(B形・BF形は100 μA・500 μA)です。
  • ミクロショックは約0.1 mA(100 μA)で心室細動の危険があり、マクロショックの約100 mAよりはるかに小さい電流で起こります。
  • 二重四角=クラスII機器(二重絶縁・強化絶縁)、円付きの接地記号=保護接地(クラスI機器)、円のない接地記号=機能接地です。
  • 円の中の下向き三角形+感嘆符=緊急停止、上向き三角形+感嘆符=注意(警告)です。
