72AM097|第72回 臨床検査技師国家試験 過去問

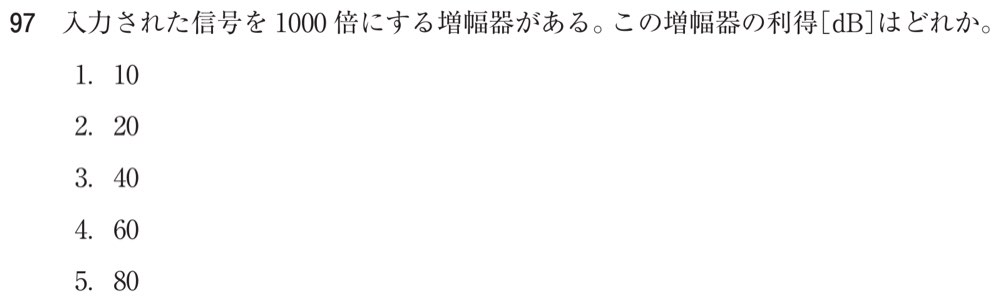

入力された信号を 1000 倍にする増幅器がある。この増幅器の利得[dB]はどれか。
解答・解説を見る
正解4
正答
4.60
この問題のポイント
増幅の倍率をデシベル〈dB〉に換算する計算問題です。信号(電圧・振幅)の倍率なので、式は20 × log₁₀(倍率)を使います。決め手は「1,000=10³ → 20 × 3=60 dB」です。電力の式(10 × log₁₀)で計算すると30 dBになり、選択肢にありません。
解説
利得とデシベルの式
利得は、入力に対して出力が何倍になったかを表す量です。デシベルは、その倍率を常用対数で表した単位です。量の種類によって係数が変わります。
- 電力の比:利得[dB]=10 × log₁₀(出力電力 ÷ 入力電力)
- 電圧・電流(振幅)の比:利得[dB]=20 × log₁₀(出力電圧 ÷ 入力電圧)
係数が20になる理由は、電力が電圧の2乗に比例するためです(P=V² ÷ R)。同じインピーダンス(抵抗)なら、電圧が10倍のとき電力は100倍です。電力の式に当てはめると10 × log₁₀(100)=20 dBとなり、電圧の式で20 × log₁₀(10)=20 dBとしたものと一致します。
この問題の計算
「入力された信号を1,000倍にする」は、電圧(振幅)を1,000倍にするという意味です。
- 使う式:利得[dB]=20 × log₁₀(出力電圧 ÷ 入力電圧)
- 代入:利得=20 × log₁₀(1,000)
- 計算:1,000=10³ なので log₁₀(1,000)=3、20 × 3=60
- 答え:60 dB
確認として、仮に電力が1,000倍なら10 × log₁₀(1,000)=10 × 3=30 dBです。30 dBは選択肢にないので、電圧の式で解くのが出題の意図と分かります。
換算を速くするコツと関連知識
電圧の倍率は「10倍ごとに+20 dB」で数えると速く解けます。
- 1倍(増幅なし):0 dB
- 10倍:20 dB、100倍:40 dB、1,000倍:60 dB、10,000倍:80 dB
- 約2倍:約6 dB(log₁₀ 2 ≒ 0.3 から 20 × 0.3)
- 約0.707倍(1/√2):約-3 dB
- 0.1倍(1/10に減衰):-20 dB
デシベルを使うと、掛け算が足し算になります。増幅器を2段つないだとき、全体の倍率は各段の倍率の積です。全体の利得[dB]は各段の利得の和になります。例えば20 dB(10倍)と40 dB(100倍)をつなぐと60 dBで、10 × 100=1,000倍です。
検査室の生体アンプでも同じ考え方を使います。
- 1 mV程度の生体電気信号を1 Vにする増幅は1,000倍で、60 dBです。
- 差動増幅器の同相弁別比〈CMRR〉は、差動利得と同相利得の比をdBで表します。値が大きいほど、ハムなどの同相雑音を除去する能力が高いです。
- フィルタの遮断周波数は、出力が通過域より3 dB下がる(振幅が約0.707倍になる)周波数です。
選択肢の確認
1.10
誤り。電圧比で約3.16倍に相当します。
20 × log₁₀(x)=10 から log₁₀(x)=0.5 となり、x=√10 ≒ 3.16倍です。電力比なら10倍に当たります。どちらで考えても1,000倍には遠く及びません。
2.20
誤り。電圧比で10倍に相当します。
20 × log₁₀(10)=20 × 1=20 dBです。電力比なら100倍に当たります。1,000倍の電圧増幅を表すには、さらに40 dB(100倍)が必要です。
3.40
誤り。電圧比で100倍に相当します。
20 × log₁₀(100)=20 × 2=40 dBです。倍率が1桁足りません。10倍ごとに20 dBずつ増えるので、1,000倍は40 dBより20 dB大きい値になります。
4.60
正答。電圧比1,000倍は60 dBです。
1,000=10³ なので、20 × log₁₀(10³)=20 × 3=60 dBです。信号(電圧・振幅)の倍率なので、電力の式ではなく20 × log₁₀ の式を使います。
5.80
誤り。電圧比で10,000倍に相当します。
20 × log₁₀(10⁴)=20 × 4=80 dBです。1,000倍より1桁大きい増幅を表します。電力比なら10⁸倍に当たります。
覚えるポイント
- 電圧・電流(振幅)の比は20 × log₁₀、電力の比は10 × log₁₀でdBに換算します。
- 係数が20になるのは、電力が電圧の2乗に比例するためです。
- 電圧比は10倍=20 dB、100倍=40 dB、1,000倍=60 dB、10,000倍=80 dBです。
- 電圧比の約2倍は約6 dB、約0.707倍(1/√2)は約-3 dB、1倍は0 dBです。
- 増幅器を多段につなぐと、倍率は積、dBで表した利得は和になります。
- 同相弁別比〈CMRR〉もdBで表し、大きいほど同相雑音を除去する能力が高いです。
