70AM097|第70回 臨床検査技師国家試験 過去問

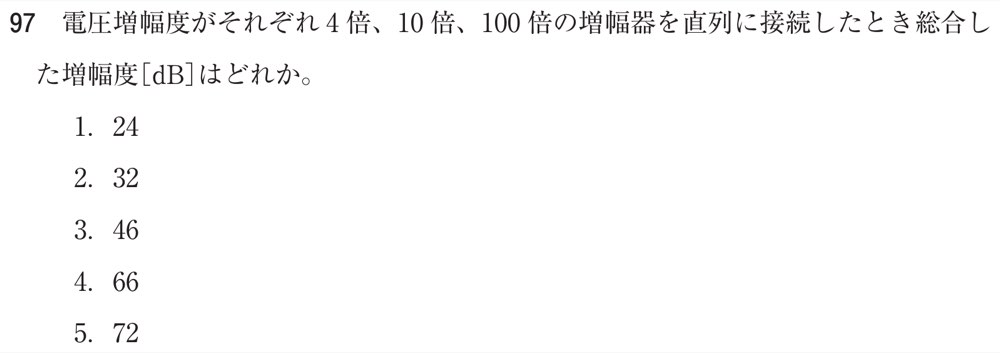

電圧増幅度がそれぞれ 4 倍、10 倍、100 倍の増幅器を直列に接続したとき総合し た増幅度[dB]はどれか。
解答・解説を見る
正解5
正答
5.72
この問題のポイント
直列につないだ増幅器の総合増幅度を求め、デシベル(dB)に換算する計算問題です。決め手は2つです。1つ目は「直列では倍率は掛け算、dBで表した利得は足し算」、2つ目は「電圧の比は20 log₁₀ でdBにする」ことです。4 × 10 × 100 = 4,000倍を換算すると約72 dBになります。
解説
直列接続では倍率を掛け、dBなら足す
増幅器を直列(縦続)につなぐと、前の段の出力が次の段の入力になります。そのため、各段の増幅度を掛け合わせたものが総合増幅度です。
dBは比を対数で表した量です。対数では掛け算が足し算に変わるので、各段の利得(dB)を足しても同じ答えになります。
問題文の「増幅度[dB]」のように、増幅度をdBで表したものは利得(ゲイン)とも呼ばれます。
電圧利得と電力利得の式
- 電圧利得:20 log₁₀(出力電圧/入力電圧)[dB]
- 電力利得:10 log₁₀(出力電力/入力電力)[dB]
電力は電圧の2乗に比例します(P = V²/R)。そのため同じインピーダンスの条件では、電力比の10 log₁₀ が電圧比の20 log₁₀ と等しくなります。電流比も電圧比と同じく20 log₁₀ を使います。
本問は電圧増幅度なので20 log₁₀ を使います。誤って10 log₁₀ を使うと、10 log₁₀ 4,000 ≒ 36 dBとなり、どの選択肢とも一致しません。
計算(2通りで確かめる)
方法1:倍率を掛けてからdBにする
- 総合増幅度:4 × 10 × 100 = 4,000倍
- 使う式:電圧利得 = 20 log₁₀ 4,000
- 分解:20 ×(log₁₀ 4 + log₁₀ 1,000)= 20 ×(0.602 + 3)
- 計算:20 × 3.602 = 72.04
- 答え:約72 dB
log₁₀ 4 は、log₁₀ 4 = 2 × log₁₀ 2 ≒ 2 × 0.301 = 0.602 と求められます。
方法2:各段をdBにしてから足す
- 4倍の段:20 log₁₀ 4 ≒ 20 × 0.602 ≒ 12 dB
- 10倍の段:20 log₁₀ 10 = 20 × 1 = 20 dB
- 100倍の段:20 log₁₀ 100 = 20 × 2 = 40 dB
- 合計:12 + 20 + 40 = 72 dB
どちらの方法でも72 dBとなり、選択肢5が正答です。
桁の確認もできます。1,000倍は60 dB、10,000倍は80 dBです。4,000倍はその間なので、答えは60〜80 dBの範囲に入ります。
覚えておくと速い換算
- 1倍:0 dB
- 2倍:約6 dB(20 × 0.301)
- 4倍:約12 dB
- 10倍:20 dB
- 100倍:40 dB
- 1,000倍:60 dB
倍率が2倍になるごとに約6 dB、10倍になるごとに20 dB増えます。倍率が1倍未満(減衰)なら、dBは負の値になります。
医用工学では、生体アンプの同相除去比(CMRR)などもdBで表します。同じ考え方で換算できるようにしておきましょう。
選択肢の確認
1.24
誤り。総合増幅度4,000倍の利得ではありません。
24 dBを倍率に直すと約16倍(20 log₁₀ 16 ≒ 24.1)で、4,000倍とは桁が違います。4倍の段だけなら約12 dB、10倍の段だけなら20 dBなので、どの1段の利得とも一致しません。
2.32
誤り。4倍と10倍の段だけの利得にあたります。
32 dBは約40倍(20 log₁₀ 40 ≒ 32.0)に相当し、4 × 10 = 40倍、つまり12 + 20 = 32 dBと一致します。100倍の段の40 dBを加えると72 dBになります。なお、増幅度を足して4 + 10 + 100 = 114倍としても約41 dBで、32 dBにはなりません。
3.46
誤り。約200倍に相当する値です。
46 dBを倍率に直すと約200倍(20 log₁₀ 200 ≒ 46.0)です。1,000倍でも60 dBあるので、4,000倍の利得は60 dBより大きくなるはずです。46 dBは小さすぎます。
4.66
誤り。約2,000倍に相当し、6 dB足りません。
66 dBを倍率に直すと約2,000倍(20 log₁₀ 2,000 ≒ 66.0)で、正答より約6 dB(倍率で半分)小さい値です。4倍の段を約6 dB(2倍に相当)と見積もると、6 + 20 + 40 = 66 dBになります。4倍 ≒ 12 dBを確実に押さえておきましょう。
5.72
正答。4,000倍は約72 dBです。
4 × 10 × 100 = 4,000倍で、20 log₁₀ 4,000 = 20 ×(0.602 + 3)≒ 72 dBです。各段の利得を足しても12 + 20 + 40 = 72 dBとなり、同じ答えになります。
覚えるポイント
- 増幅器の直列接続では、増幅度(倍率)は掛け算、利得(dB)は足し算です。
- 電圧比・電流比は20 log₁₀、電力比は10 log₁₀ でdBにします(電力は電圧の2乗に比例するため)。
- 換算の目安:2倍 ≒ 6 dB、4倍 ≒ 12 dB、10倍 = 20 dB、100倍 = 40 dB、1,000倍 = 60 dBです。
- log₁₀ 2 ≒ 0.301 を覚えておけば、log₁₀ 4 ≒ 0.602 も求められます。
- 本問の4,000倍は約72 dBです。1,000倍(60 dB)と10,000倍(80 dB)の間に入るかで桁を確かめます。
