118C23|第118回 医師国家試験 過去問

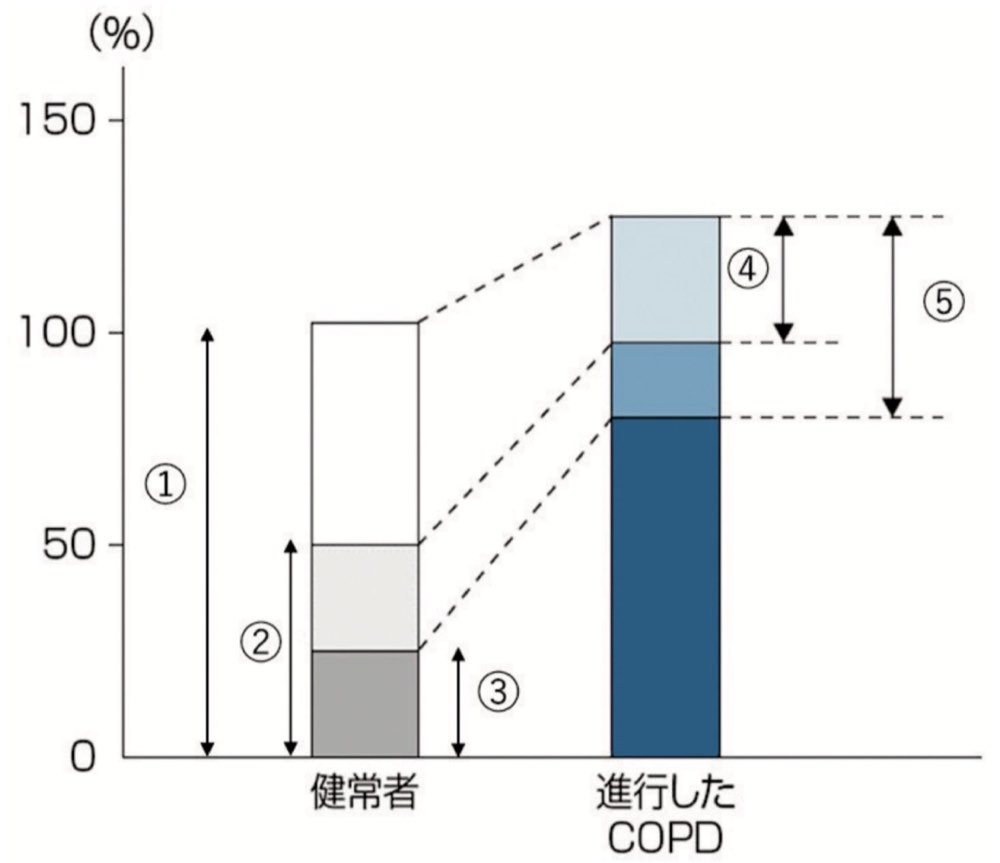

健常者と進行したCOPD患者との肺気量分画を別に示す。 残気量はどれか。

解答・解説を見る
正解c
正答
c ③
この問題のポイント
肺気量分画の図から、残気量を示す矢印を選ぶ問題です。決め手は、各矢印が「どの位置から始まり、どの位置で終わるか」です。残気量は、0から最大呼気位(これ以上吐けない位置)までの量です。0から始まる矢印は①②③の3本で、その中で最も短い③が残気量です。
解説
肺気量分画の基本
肺気量分画は、4つの基準の位置(最大吸気位、安静吸気位、安静呼気位、最大呼気位)で区切って考えます。この図は安静吸気位を省き、次の3つの位置で区切っています。
- 最大吸気位:これ以上吸えない位置です。0からここまでの量が全肺気量(TLC)です。
- 安静呼気位:安静呼吸で吐き終えた位置です。0からここまでの量が機能的残気量(FRC)です。
- 最大呼気位:これ以上吐けない位置です。0からここまでの量が残気量(RV)で、吐ききっても肺に残る量にあたります。
分画どうしの関係は、次の4つの式で押さえます。
- TLC=肺活量(VC)+RV
- FRC=予備呼気量(ERV)+RV
- 最大吸気量(IC)=1回換気量(TV)+予備吸気量(IRV)=TLC−FRC
- VC=IRV+TV+ERV=TLC−RV
図の読み方
縦軸の単位は%で、健常者のTLCがほぼ100%になるように描かれています。どちらの棒も3つの区画に分かれています。最下段の上端が最大呼気位、中段の上端が安静呼気位、棒の上端が最大吸気位です。つまり区画は、下からRV、ERV、ICにあたります。健常者とCOPDで対応する位置は、破線で結ばれています。
- ①:健常者で、0から棒の上端(約100%)まで。棒全体なのでTLCです。
- ②:健常者で、0から中段の上端(約50%)まで。安静呼気位までなのでFRCです。
- ③:健常者で、0から濃い灰色の最下段の上端(約25%)まで。最大呼気位までなので**残気量(RV)**です。
- ④:COPDで、中段の上端(100%弱)から棒の上端(約125%)まで。安静呼気位から最大吸気位までなのでICです。
- ⑤:COPDで、最下段の上端(約80%)から棒の上端まで。最大呼気位から最大吸気位までなのでVCです。
決め手は、③が0から始まり、最下段の上端で終わることです。0から測る分画は、短い順にRV、FRC、TLCとなります。
進行したCOPDで起こる変化
進行したCOPDでは、吐ききれない空気が肺に閉じ込められ、残気量が大きく増えます。機序は次のとおりです。
- 末梢気道の炎症で、気道が狭くなります。
- 肺気腫で肺胞壁が壊れ、肺の弾性収縮力が低下します。
- 肺胞壁が壊れると、末梢気道を周りから引っ張って開いておく力も弱まります。
- これらの結果、呼気の途中で末梢気道が早く閉じ、空気が肺内に閉じ込められます(air trapping)。
図の破線をたどると、次の変化が読み取れます。
- RVの増加:約25%から約80%へ大きく増えています。
- FRCの増加:約50%から100%弱へ増えています。肺の縮もうとする力が弱まり、肺と胸郭の力が釣り合う位置が上がるためです。気流制限のために吐ききる前に次の吸気が始まることも加わります。
- TLCの増加:棒の上端が約125%と、100%を超えています。肺のコンプライアンス(膨らみやすさ)が上がるためです。
- 残気率(RV/TLC)の上昇:約4分の1から6割強へ上がっています。
- VCの減少:TLCの増え方より、RVの増え方のほうが大きいためです。
- ICの減少:TLCの増え方より、FRCの増え方のほうが大きいためです。
FRCやTLCが増えたこの状態を、肺の過膨張と呼びます。胸部エックス線写真では横隔膜の平低化や肺野の透過性亢進として、身体所見ではビア樽状胸郭として現れます。
測定法との関係
RVはスパイロメトリーでは測れません。スパイロメトリーは口から出入りする気量を測る検査なので、吐ききっても肺に残る空気は測れないからです。スパイロメトリーで測れるのは、VC、IC、ERV、IRV、TVです。RVと、RVを含むFRC・TLCは、ガス希釈法(ヘリウム希釈法、窒素洗い出し法)か体プレチスモグラフ法で求めます。これらの方法でFRCを測り、スパイロメトリーの値と組み合わせてRVやTLCを計算します。図では、①②③がスパイロメトリーで測れない分画、④⑤が測れる分画です。COPDでは換気の悪い領域に検査用のガスが届きにくいため、ガス希釈法ではFRCを少なく見積もりやすくなります。体プレチスモグラフ法なら、閉じ込められた空気も含めて測れます。
選択肢の確認
a ①:健常者の棒の0から上端までを示す矢印で、全肺気量(TLC)です。最大吸気位まで吸ったときの肺内の総量で、VCとRVの和にあたります。RVはこのうち最下段の一部にすぎません。
b ②:健常者の棒の0から安静呼気位(中段の上端)までを示す矢印で、機能的残気量(FRC)です。FRCはRVにERVを加えた量で、安静呼気の終わりに肺に残る量です。名前に「残気量」を含み、0から始まる点も同じなので、RVと最も取り違えやすい分画です。
c ③:正答。健常者の棒の0から最大呼気位(最下段の上端)までを示す矢印で、残気量(RV)です。吐ききっても肺に残る量で、スパイロメトリーでは測れません。破線でつながるCOPDの最下段(濃い青の区画)は大きく伸びており、air trappingによるRVの増加を表しています。
d ④:COPDの棒で安静呼気位から最大吸気位までを示す矢印で、最大吸気量(IC)です。ICはTVとIRVの和です。COPDではTLCも増えますが、FRCはそれ以上に増えます。そのため安静呼気位が最大吸気位に近づき、IC(=TLC−FRC)は小さくなります。図でも健常者の約50%に対し、COPDでは約30%です。運動時には呼吸が速くなって吐ききる時間が足りず、呼気終末の肺気量がさらに増えます(動的過膨張)。このときTLCはほぼ変わらないので、増えた分がそのままICの減少となり、息切れの一因になります。
e ⑤:COPDの棒で最大呼気位から最大吸気位までを示す矢印で、肺活量(VC)です。COPDではTLCが増えますが、RVはそれ以上に増えるため、VC(=TLC−RV)は減ります。図でも健常者の約75%に対し、COPDでは50%弱です。VCは最大限に吐き出せる量、RVは吐ききったあとに残る量で、両者を合わせるとTLCになります。
覚えるポイント
- 残気量(RV)は、最大呼気位で肺に残る量です。分画図では最下段にあたり、0から始まる矢印の中で最も短くなります。
- 0から測る分画は、短い順にRV、FRC(RV+ERV)、TLC(VC+RV)です。
- IC(TLC−FRC)とVC(TLC−RV)は、どちらも最大吸気位を上端とする分画です。下端はICが安静呼気位、VCが最大呼気位です。
- 進行したCOPD(過膨張)では、RV・FRC・TLC・残気率(RV/TLC)が増え、VC・ICが減ります。VCはRVの増え方が、ICはFRCの増え方が、TLCの増え方を上回るために減ります。
- RV・FRC・TLCはスパイロメトリーでは測れず、ガス希釈法か体プレチスモグラフ法で測ります。COPDでは、閉じ込められた空気も測れる体プレチスモグラフ法が有利です。
