73PM22｜第73回 診療放射線技師国家試験 過去問

正答

2

この問題のポイント

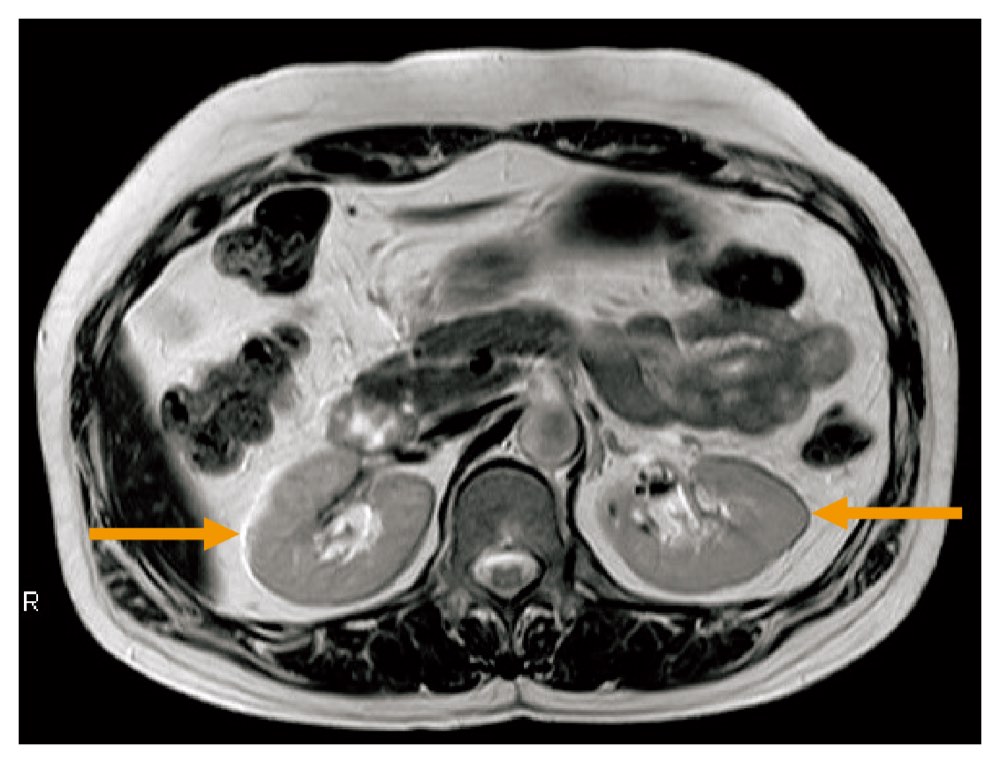

画像で腎周囲の水・脂肪境界に明暗の帯がみられ、周波数エンコード方向のケミカルシフトと判断します。

解説

脂肪の共鳴周波数は水より約3.5 ppm低く、周波数エンコード方向で異なる位置に記録されます。このずれで水と脂肪が重なる側に高信号帯、離れる側に低信号帯が生じます。Hzでの周波数差は静磁場強度に比例するため、高磁場ほど顕著です。

選択肢の確認

1

1．位相エンコード方向に出現する。

判定：正答ではない（記述は誤り）。 1型ケミカルシフトは周波数エンコード方向に出現し、位相エンコード方向ではありません。

2

2．静磁場強度が高いほど顕著になる。

判定：正答（記述は正しい）。 水と脂肪の周波数差HzはB0に比例するため、静磁場が高いほど位置ずれが顕著になります。

3

3．水と脂肪の位相差が原因で生じる。

判定：正答ではない（記述は誤り）。 画像の両側に明帯・暗帯を生む1型は水と脂肪の共鳴周波数差が原因で、位相差による信号相殺を主因とする2型と区別します。

4

4．トランケーションアーチファクトである。

判定：正答ではない（記述は誤り）。 トランケーションは高コントラスト境界に並行する複数の振動縞で、腎周囲の明暗一対の帯と異なります。

5

5．受信バンド幅を狭くすることで低減できる。

判定：正答ではない（記述は誤り）。 受信バンド幅を狭くすると一画素当たりの周波数幅が小さくなり、ケミカルシフトの画素ずれは増えます。低減には広いバンド幅を用います。

覚えるポイント

• 1型ケミカルシフト＝周波数方向の位置ずれです。
• 高磁場・狭バンド幅で増え、広バンド幅で減ります。
