第75回・2023年

75AM16|第75回 診療放射線技師国家試験 過去問

MRCP像(別冊No.1)を別に示す。 正しいのはどれか。

75AM16の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.消化管内の液体信号を消すために陰性造影剤を用いる。

この問題のポイント

MRCP〈magnetic resonance cholangiopancreatography:MR胆管膵管撮影〉の原理と、画像の読み方を問う問題です。決め手は、MRCPが「液体を高信号にする強いT2強調像で、造影剤を静注しない検査」だという点です。液体であれば胆汁以外も高信号になります。そのため、胆管・膵管に重なる胃や十二指腸の液体を、経口の陰性造影剤で消します。画像では、胆囊から伸びる胆囊管が見えることも確認します。

解説

MRCPの原理

MRCPは、強いT2強調(heavy T2強調)で、動かない液体だけを高信号に描く撮像法です。エコー時間(TE)を非常に長くすると、T2が短い実質臓器や筋肉の信号は減衰しきって暗くなります。一方、胆汁や膵液のようにT2が非常に長い液体は、信号が残ります。その結果、胆管・膵管・胆囊が背景から浮かび上がり、直接胆道造影に似た像になります。背景をさらに暗くするため、脂肪抑制を併用するのが一般的です。

代表的な撮像法は2つです。1つは、厚いスラブを1回の励起で撮るシングルショット高速スピンエコー法(2D法)です。もう1つは、呼吸同期を用いた3D高速スピンエコー法です。3D法ではMIP〈maximum intensity projection:最大値投影〉で立体的な胆管像を作ります。

MRCPは胆汁そのものの信号を利用するので、造影剤の静注は要りません。内視鏡も放射線も使いません。ERCP〈endoscopic retrograde cholangiopancreatography:内視鏡的逆行性胆管膵管造影〉は、内視鏡でヨード造影剤を注入する検査です。MRCPはERCPより低侵襲です。

消化管液と陰性造影剤

MRCPの弱点は、胆管・膵管以外の液体も高信号になることです。胃や十二指腸に液体があると、その高信号がMIP像で胆管・膵管に重なり、見えにくくなります。対策として、検査前に絶食させ、経口の陰性造影剤を飲ませます。陰性造影剤は、鉄やマンガンなどの常磁性物質を含む製剤です(クエン酸鉄アンモニウム製剤、塩化マンガン製剤など)。常磁性物質は周りの水のT2を短縮させます。だから、強いT2強調像では消化管内の液体の信号が下がり、胆管・膵管が見やすくなります。

画像の見方

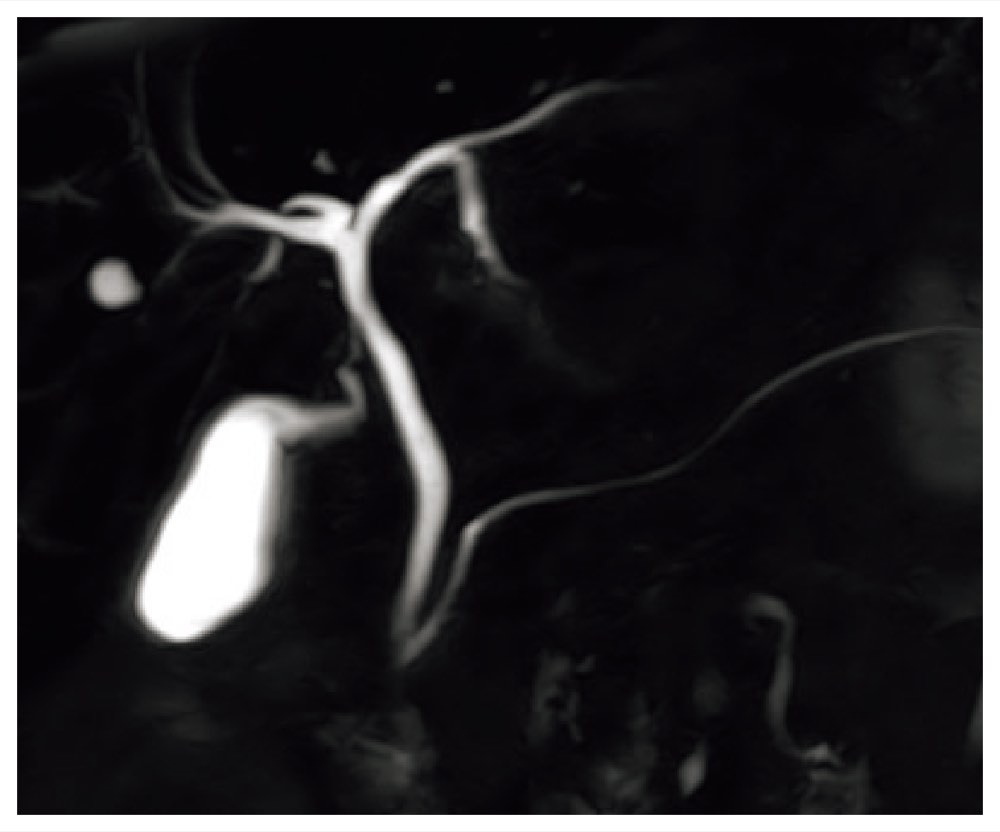

この画像は冠状断のMRCP像です。画像の左が患者の右側です。

  • 左下にある楕円形の非常に強い高信号が胆囊です。
  • 胆囊の頸部から内上方へ細い管が伸び、中央を縦に走る太い管に合流しています。これが胆囊管です。
  • 上方では肝内胆管が枝分かれしています。左右の肝管が肝門部で合流し、総肝管・総胆管となって下方へ走ります。
  • 総胆管の下端付近から画像の右上方へ、細く長い管が伸びています。これが主膵管です。
  • 胆汁・膵液が白く、肝臓などの実質は黒く見えます。これは強いT2強調像の特徴です。
  • 画像下部の消化管の辺りには強い高信号の塊がなく、胆管・膵管に重なっていません。消化管液の信号が抑えられた像と読めます。

総胆管の内腔には、明らかな欠損像は見られません。

総胆管結石の見え方

結石は固体です。動ける水素(自由水)がほとんど無く、T2も非常に短いため、MRCPでは信号をほとんど出しません。そのため、結石は高信号の胆汁の中に、低信号の欠損(陰影欠損)として描出されます。気泡や胆汁の流れによるアーチファクトも低信号に見えます。結石と見誤らないよう区別が必要です。また、小さな結石はMIP像で周囲の高信号に埋もれることがあるため、元の薄い断面像(元画像)も合わせて確認します。

選択肢の確認

1.T1強調像である。:誤りです。画像では胆汁・膵液が白く、肝臓などの実質が黒く見えます。これは、TEを非常に長くした強いT2強調像の特徴です。胆管内の胆汁のように水に近い液体はT1が長いので、T1強調像では低信号に写ります。この画像のように胆管が白く浮かび上がることはありません。

2.胆囊管は描出されていない。:誤りです。画像左下の胆囊の頸部から内上方へ細い管が伸び、中央を縦に走る総肝管〜総胆管に合流しています。これが胆囊管で、はっきり描出されています。胆汁が入っていれば胆囊管も高信号に写ります。

3.ガドリニウム造影剤を用いる。:誤りです。MRCPは胆汁・膵液自体の長いT2を利用する非造影検査です。ガドリニウム造影剤の静注は通常行いません。用いる造影剤は、消化管液の信号を消すための経口陰性造影剤です。肝細胞に取り込まれて胆汁へ排泄されるガドキセト酸(Gd-EOB-DTPA)を使い、肝細胞相のT1強調像で胆管を描出する方法もあります。しかし、これは強いT2強調像によるMRCPとは別の手法です。

4.総胆管結石は高信号に描出される。:誤りです。結石は固体で自由水がほとんど無く、T2も非常に短いため、MRCPでは信号をほとんど出しません。そのため、高信号の胆汁の中に低信号の欠損として描出されます。気泡や流れによるアーチファクトも低信号になるので、結石と取り違えないよう注意が必要です。

5.消化管内の液体信号を消すために陰性造影剤を用いる。:正答です。強いT2強調像では、胃や十二指腸の液体も高信号になり、MIP像で胆管・膵管に重なります。鉄やマンガンを含む経口の陰性造影剤は、常磁性によって消化管液のT2を短縮させます。その結果、消化管液の信号が下がり、胆管・膵管が見やすくなります。この画像でも、胆管・膵管に消化管液の高信号が重なっていません。

覚えるポイント

  • MRCPは、TEを非常に長くした強いT2強調像です。動かない液体(胆汁・膵液)が高信号になり、実質臓器は低信号になります。
  • MRCPは造影剤を静注しない非造影検査です。ヨード造影剤を内視鏡で注入するERCPと区別します。
  • 消化管液の重なりは、絶食と経口陰性造影剤(鉄・マンガンを含む製剤)で抑えます。T2を短縮させて信号を下げる仕組みです。
  • 結石は高信号の胆汁の中の低信号の欠損として写ります。気泡や流れのアーチファクトも低信号です。小さな結石はMIP像で埋もれることがあるので、元画像も確認します。
  • MRCP像では、胆囊・胆囊管・肝内胆管・総肝管・総胆管・主膵管を見分けられるようにしておきます。
