78AM10|第78回 診療放射線技師国家試験 過去問

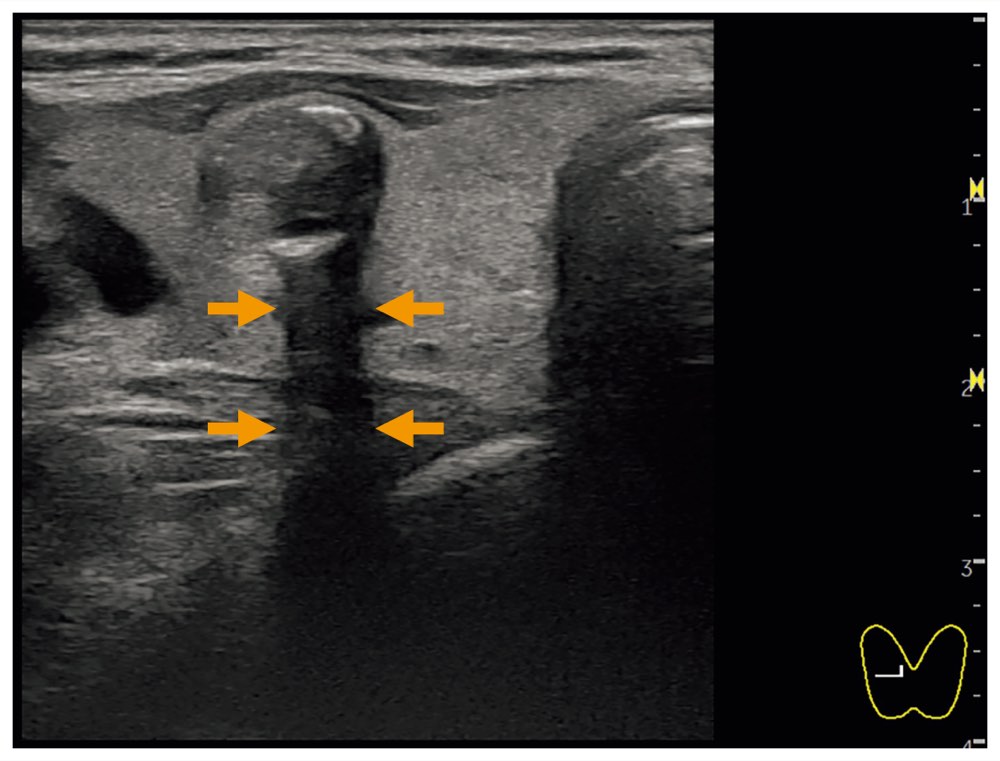

甲状腺結節の超音波像を別に示す。 矢印で示すのはどれか。

解答・解説を見る
正解2
正答
2.音響陰影
この問題のポイント
超音波像で、矢印が示す所見を読み取る問題です。決め手は、結節内の強い高エコーの真下から、ほぼ同じ幅の黒い帯が画面下端までまっすぐ伸びていることです。強く反射・減衰する構造の奥には超音波が届かず、エコーが欠けます。これが音響陰影です。ほかの所見とは、出る場所(真後ろ、両側縁、周囲)と明暗(黒く抜ける、明るい線が繰り返す)で見分けます。

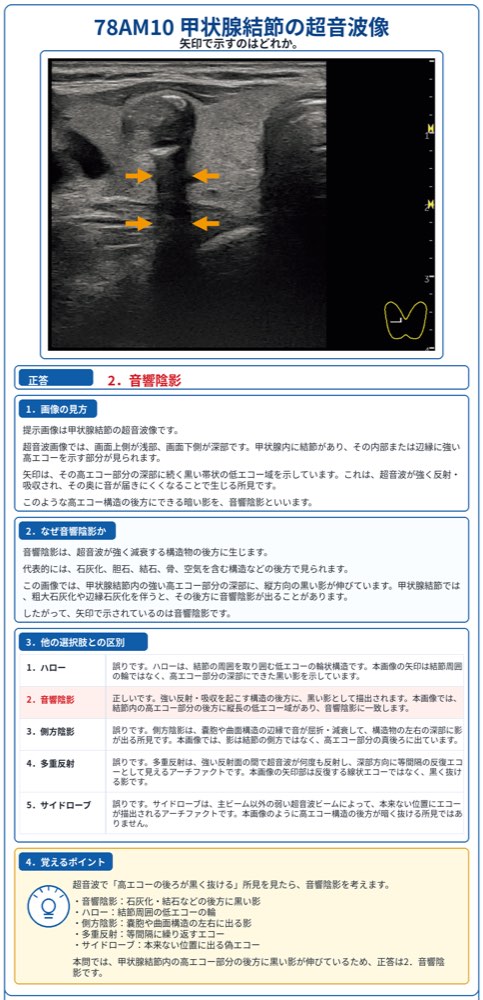

解説
画像の見方
Bモード像では、画面の上が探触子に近い浅部で、下が深部です。画面右端の目盛りは深さ(cm)を示します。
画面上部の中央に、結節と考えられる円形の構造があります。その上縁付近には弧状の強い高エコーがあります。下部には横向きで線状の強い高エコーがあります。
矢印は、下部の線状高エコーの直下から画面下端へ伸びる、黒い縦の帯を左右から挟んで示しています。帯の幅は高エコーの幅とほぼ同じです。帯は超音波が進む方向(画面の縦方向)に沿っています。帯の中では、その深さにある組織のエコーがほとんど見えません。周囲の線状エコーも、帯の手前で途切れています。
音響陰影が生じる仕組み
音響陰影は、超音波を強く反射・減衰させる構造の後方が、無エコー〜低エコーに抜ける所見です。次の順で生じます。
- 音響インピーダンス(密度×音速)の差が大きい境界では、超音波の大部分が反射されます。
- 石灰化や骨は、反射が強いうえに減衰も大きい構造です。
- その結果、構造より奥へ届く超音波がほとんどなくなります。
- 奥から戻るエコーがないため、その部分が黒い帯として表示されます。
代表的な原因は、胆石・腎結石などの結石、骨、石灰化、消化管ガスや肺の空気です。甲状腺結節では、粗大石灰化や、結節の辺縁を殻のように囲む石灰化(卵殻状石灰化)の後方によくみられます。一方、乳頭癌でみられやすい微細石灰化は点状の高エコーとして見えます。微細石灰化では、音響陰影を伴わないことが多いです。
本問の画像では、強い高エコーの真下に、その幅のまま深部まで続く黒い帯があります。したがって、石灰化による音響陰影と判断できます。
臨床での意味と、逆の所見
音響陰影は、アーチファクト(実際の構造とは異なる像)ですが、石灰化や結石があることを示す手がかりになります。例えば、胆嚢内の隆起が音響陰影を伴えば結石を考え、伴わなければポリープなども考えます。一方で、陰影の奥は観察できません。そのため、探触子の向きや角度を変えて死角を補います。
明暗が逆になる所見が、後方エコー増強です。嚢胞のように減衰が小さい構造の後方は、周囲より明るく表示されます。
選択肢の確認
1.ハロー:誤りです。結節の周囲を輪のように取り囲む帯状の所見を指します。甲状腺では、辺縁の薄く整った低エコー帯が、濾胞性腫瘍や腺腫様結節などでみられることがあります。本問の矢印は結節を囲む輪ではなく、結節の下に縦に伸びる黒い帯を示しています。なお、乳腺では、浸潤癌の周囲にみられる高エコーの帯(境界部高エコー像)も同じ名で呼びます。臓器によって明暗が逆になる点に注意が必要です。
2.音響陰影:正答です。強い反射・減衰を起こす構造の奥へ超音波が届かず、エコーが欠けて黒く抜ける所見です。本問では、結節内の線状の強い高エコーの真下から、同じ幅の黒い帯が画面下端まで伸びています。帯の中では深部の組織も描出されません。これは石灰化による典型的な見え方です。
3.側方陰影:誤りです。表面が平滑な円形の構造(嚢胞や被膜をもつ腫瘤など)の左右の縁から、深部へ細い影が伸びる所見です。縁では超音波が斜めに入射するため、屈折や全反射が起こります。その結果、縁の奥へ届く超音波が減って影になります。影は構造の両側縁から2本出るのが特徴です。本問の影は1本の幅広い帯で、結節の側縁ではなく、高エコーの真下から出ています。
4.多重反射:誤りです。探触子と強い反射面の間などで超音波が何度も往復し、深部側に等間隔の線状高エコーが繰り返し表示されるアーチファクトです。腹壁直下にある膀胱や胆嚢の、前壁側の内腔に出やすい所見です。小さな強反射体の内部でこの現象が起こると、後方に尾を引く明るいエコー(コメット様エコー)になります。甲状腺では、コロイドの結晶によるコメット様エコーが知られています。いずれも後方が明るく見える所見で、本問のように黒く抜ける帯とは明暗が逆です。
5.サイドローブ:誤りです。主ビーム(メインローブ)の周囲に出る、弱い副次的なビームのことです。その方向にある強い反射体のエコーが、主ビームの方向にあるものとして表示されます。そのため、本来何もない場所に偽のエコーが現れます。胆嚢や膀胱の内腔のような無エコー域に、淡い偽像として見えやすいのが特徴です。電子走査の配列探触子で生じる同様の不要ビームは、グレーティングローブと呼ばれます。本問の所見は偽のエコーが加わったものではなく、エコーが欠けて黒く抜けたものなので該当しません。
覚えるポイント
- 強い高エコーの真後ろが、同じ幅で黒く抜けていれば音響陰影です。原因は、石灰化・結石・骨・ガスによる強い反射と減衰です。
- 音響陰影と明暗が逆の所見が、後方エコー増強です。嚢胞など、減衰の小さい構造の後方が明るくなります。
- 側方陰影は、平滑な円形構造の左右の縁から出る細い影です。原因は、縁での屈折や全反射です。
- 多重反射は、等間隔の線状高エコーが繰り返す所見です。小さな強反射体の内部で起こると、後方が明るいコメット様エコーになります。
- サイドローブは、主ビームの外にある反射体による偽像です。嚢胞や胆嚢の内腔など、無エコー域の中に出やすい所見です。
- ハローは結節を囲む輪状の帯です。甲状腺では低エコー帯を、乳腺の浸潤癌では高エコー帯(境界部高エコー像)を指します。
