78AM28|第78回 診療放射線技師国家試験 過去問

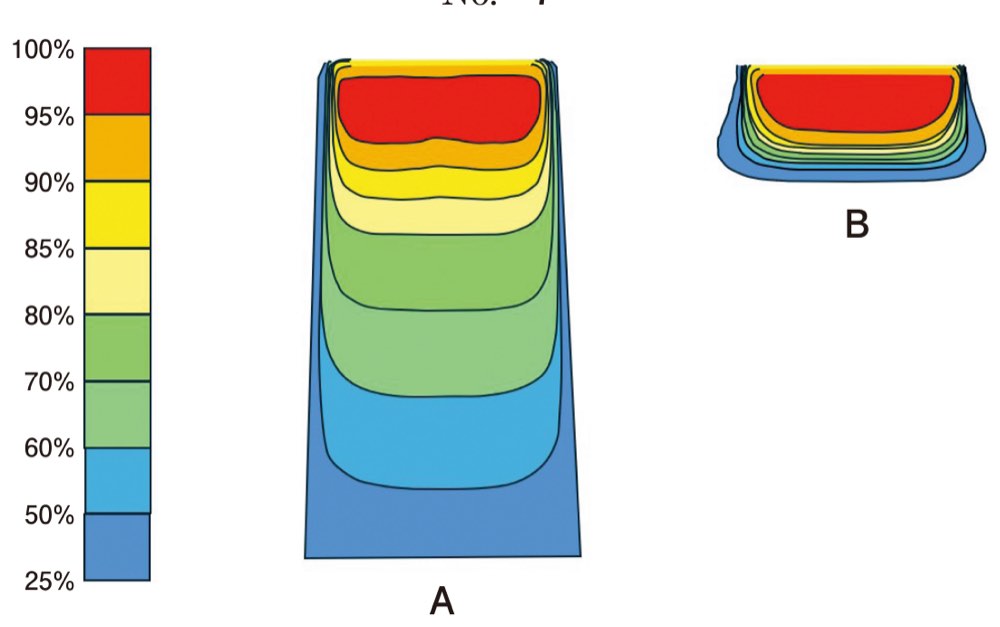

水ファントム中の深さ方向における 10 MV X 線の等線量曲線(図A)を別に示す。 図Bの等線量曲線はどれか。

解答・解説を見る
正解3
正答
3.15 MeV 電子線
この問題のポイント
図のAが10 MV X線の等線量曲線で、これと比べてBがどの放射線の線量分布かを見分ける問題です。決め手は、Bでは表面のすぐ下から高線量域が始まり、その奥のごく短い距離で線量が一気に下がることです。これは有限の飛程をもつ電子線の特徴です。光子線は深部までゆるやかに減り、陽子線・炭素線は深部にブラッグピークを作るので、どちらもBには合いません。

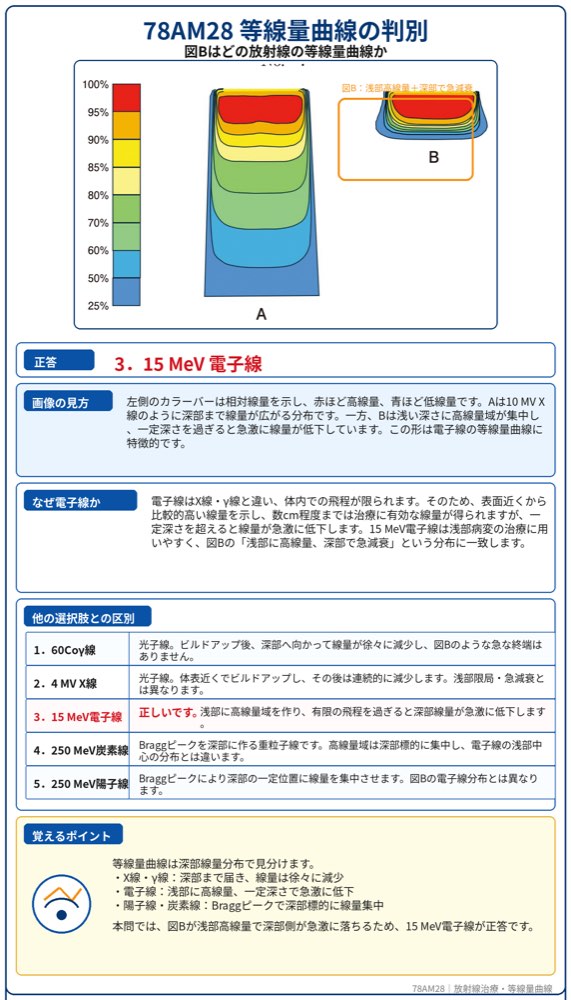

解説
画像の見方
左のカラーバーは相対線量(最大線量を100%とした値)です。赤が95〜100%、青が25〜50%を表します。95〜80%は5%刻み、80〜50%は10%刻みで色分けされています。
- 図A(10 MV X線):表面のすぐ下に赤の95〜100%域があります。その下に、5%刻みの橙・黄・淡黄の帯が薄く続きます。さらにその下に、10%刻みの緑・淡緑・水色の帯が、5%刻みの帯の2〜3倍の厚さで続きます。帯が厚く見えるのは、主に刻み幅が2倍だからです。どの帯も厚みがあり、線量は深さとともにゆっくり下がります。図の下端でも25〜50%(青)が残っています。深いほど横幅が広がる台形なのは、線源から広がるビームの発散によるものです。
- 図Bの深さ方向:表面直下から赤の領域が横に広がり、その厚さはAの赤の領域と同じくらいです。赤の下では、橙(95〜90%)から青(50〜25%)までの帯が薄く重なります。Aでは厚かった10%刻みの帯も、Bでは5%刻みの帯と同じくらい薄くなっています。つまり、短い距離で線量が急に下がっています。深さ方向の広がりはAよりずっと浅いです。
- 図Bの横方向:赤の領域は角が丸く、表面の幅より内側に縮んでいます。一方、青の低線量域は深部で外側へ膨らんでいます。
電子線の線量分布ができるしくみ
電子線の分布は「荷電粒子が少しずつエネルギーを失い、ある深さで止まる」ことで決まります。電子は電離・励起で連続的にエネルギーを失うので、一定の深さ(飛程)を超えて進めません。その結果、次の特徴が出ます。
- 表面線量がX線より高く、表面近くから高線量域が広がる。
- 治療に使う深さを過ぎると、線量が急に下がる。
- 実用飛程より深いところには、制動放射X線による数%の線量(テール)だけが残る。
- 多重散乱で電子が横に広がる。そのため低い等線量曲線は外へ膨らみ、高い等線量曲線は内側へ縮む。この縮みはエネルギーが高いほど目立つ。
深さの目安は、E をMeV単位として、80%線量の深さ(cm)≒ E÷3、実用飛程(cm)≒ E÷2 です。15 MeVでは80%線量の深さが約5 cm、実用飛程が約7.5 cmです。この性質を使うと、皮膚や胸壁、表在リンパ節など浅い病変に線量を与えつつ、その奥の臓器を守れます。臨床では標的の深さに合わせてエネルギーを選びます。
光子線・粒子線との違い
光子線(X線・γ線)は電荷をもちません。相互作用は確率的に起こるため、ほぼ指数関数的に減弱します。決まった飛程がないので、線量は深部までゆるやかに減ります。浅い層で発生した二次電子は前方へ進み、より深い位置で線量を与えます。そのため二次電子は深さとともに増え、表面線量は低く、少し深い位置で最大になります(ビルドアップ)。最大線量深は、⁶⁰Co γ線で約0.5 cm、4 MV X線で約1 cm、10 MV X線で約2.5 cmです。エネルギーが低いほど深部の線量は下がりますが、Bのような急な落ち込みにはなりません。
陽子線・炭素線は重荷電粒子です。遅くなるほど、単位長さあたりのエネルギー損失が増えます。そのため、止まる直前で線量が最大になるブラッグピークができます。入射部(プラトー)の線量は低く、高線量域は深部に現れます。治療では、エネルギーを変えたピークを重ねたSOBP〈spread-out Bragg peak:拡大ブラッグピーク〉で腫瘍を覆います。
選択肢の確認
1.60Coγ 線:該当しません。⁶⁰Co γ線(1.17 MeVと1.33 MeV、平均約1.25 MeV)は光子線です。最大線量深は約0.5 cmと浅いものの、その後はゆるやかに減衰します。10 MV X線より深部の線量は低いのですが、形はAに近く、深部まで線量が残ります。線源が大きいので半影が広いことも特徴です。
2.4 MV X 線:該当しません。最大線量深は約1 cmで、10 MV X線より深部の線量は低くなります。ただし光子線なので飛程の終わりはなく、深さとともにゆるやかに減ります。「低エネルギーのX線ほど浅い」と考えてBを選びがちです。しかし光子線どうしの違いは減り方の程度の差で、Bのような急な落ち込みにはなりません。
3.15 MeV 電子線:正答です。表面直下から95%以上の高線量域が広がり、その奥で急に線量が下がる形は、有限の飛程をもつ電子線の特徴です。目安として80%線量の深さは約5 cm(15÷3)、実用飛程は約7.5 cm(15÷2)です。そのため、線量はAよりずっと浅い範囲に集まります。高線量域が内側へ縮み、低い等線量曲線が深部で外へ膨らむ所見も、電子線に合います。
4.250 MeV 炭素線:該当しません。炭素線は重荷電粒子線で、入射部の線量は低く、飛程の終わりにブラッグピークを作ります。高線量域は深部にできるので、Bのように表面直下から最大線量にはなりません。ピークの後ろに核破砕片による線量(テール)が残る点が、陽子線との違いです。
5.250 MeV 陽子線:該当しません。陽子線もブラッグピークを作る粒子線です。250 MeVでは水中の飛程が30 cmを超えるので、ピークは深い位置にできます。表面から高線量になり浅部で途切れるBの分布とは逆の形です。陽子線ではピークの後ろの線量がほぼ0になる点も、炭素線との違いとしてよく問われます。
覚えるポイント
- 等線量曲線は「表面線量 → 最大線量の位置 → 最大線量より奥での下がり方 → 横方向の形」の順に見分けます。帯の厚さを見るときは、カラーバーの刻み幅も確かめます。
- 電子線は、表面線量が高く、治療域を過ぎると急に線量が下がります。80%線量の深さ(cm)≒ E÷3、実用飛程(cm)≒ E÷2 です(E はMeV単位)。
- 電子線の等線量曲線は、低線量側が外へ膨らみ、高線量側が内側へ縮みます。実用飛程より深いところには、制動放射X線のテールが残ります。
- 光子線はビルドアップの後、ゆるやかに減ります。最大線量深の目安は、⁶⁰Co 約0.5 cm、4 MV 約1 cm、10 MV 約2.5 cmです。
- 陽子線・炭素線はブラッグピークを作り、SOBPで腫瘍を覆います。ピークの後ろの線量は、炭素線では核破砕片のテールが残り、陽子線ではほぼ0です。
