78AM29|第78回 診療放射線技師国家試験 過去問

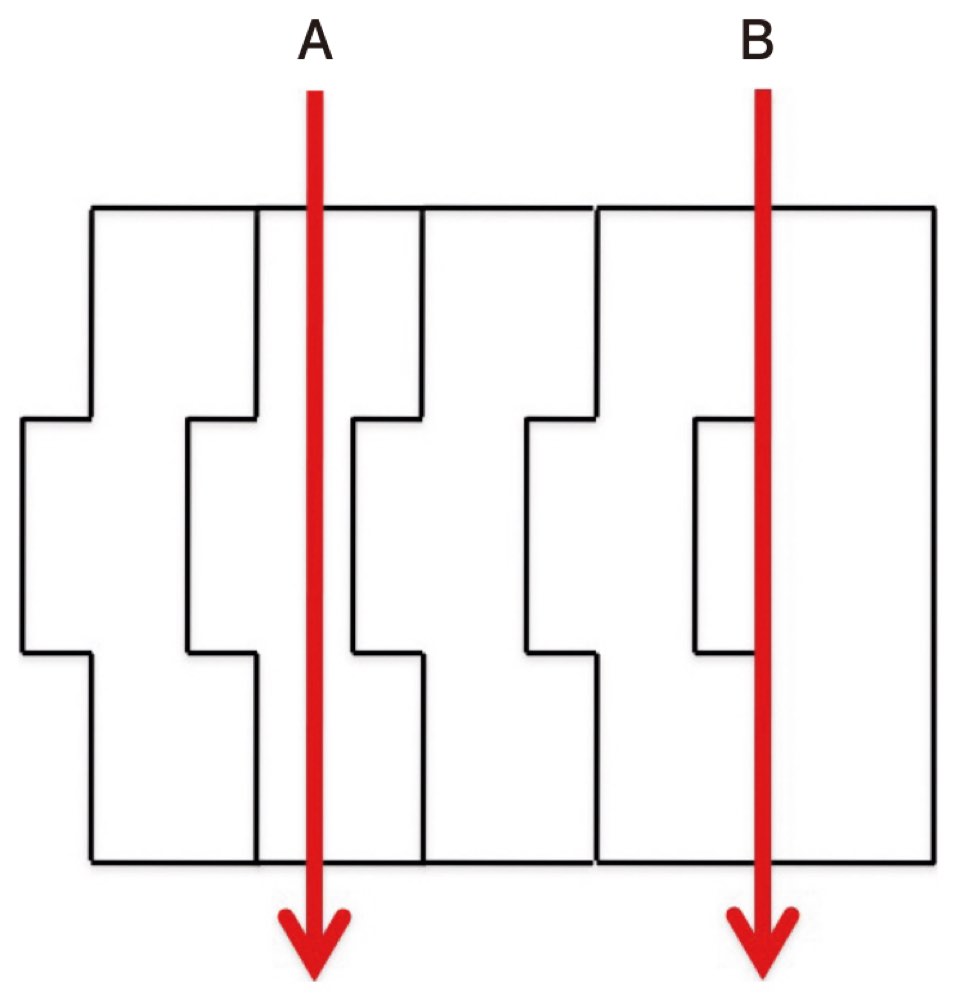

MLC の構造とビームの通過位置を別に示す。 MLC の透過線量を示す用語の組合せで正しいのはどれか。 AーーーーB

解答・解説を見る
正解4
正答
4.intra-leaf transmissionーーーーinter-leaf transmission
この問題のポイント
MLC〈multi-leaf collimator:マルチリーフコリメータ、多分割絞り〉の漏れ線量を、ビームが通る位置で呼び分けられるかを問う問題です。決め手は、Aがリーフ本体の中だけを通ることと、Bが隣り合うリーフの境界(すき間)に沿って通ることです。接頭語の intra-(内側)と inter-(あいだ)を当てはめると、A=intra-leaf、B=inter-leaf と決まります。図はリーフを横に並べた断面です。リーフ先端(leaf end)は描かれていないことも判断の助けになります。

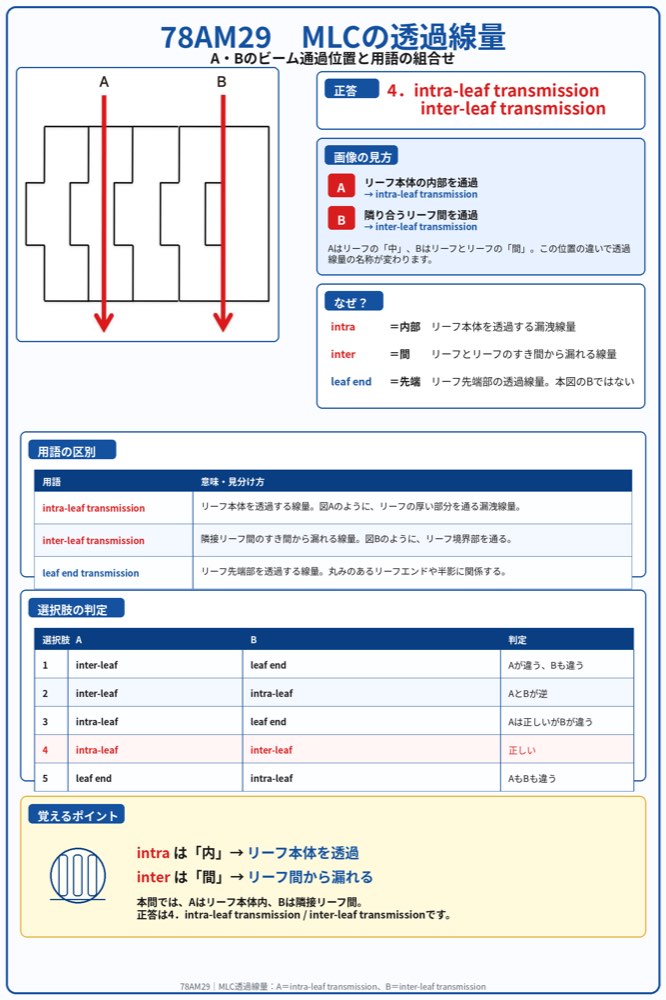

解説
画像の見方
図は、MLCをリーフの移動方向に垂直な面で切った断面です。赤い矢印はビームで、上から下へ進みます。縦長のリーフが左右に並んでいます。各リーフの側面には凸部と凹部があり、隣のリーフとかみ合っています。これを tongue-and-groove(凸と凹)構造といいます。
- 矢印A:左から2枚目のリーフの内部を通ります。上から下まで、リーフどうしの境界線を一度も横切りません。リーフ本体(タングステン合金)だけを透過する経路です。
- 矢印B:右寄りの位置で、リーフどうしが接する境界線(凹凸の段差の縁)に重なって下りています。隣り合うリーフのすき間を抜ける経路です。
MLCの透過線量は3種類
リーフはタングステン合金などの高密度材料でできています。それでも治療用の高エネルギーX線を完全には遮れません。そのため閉じた部分からも線量が漏れます。漏れ方は、通過する位置で次の3つに分けて呼びます。
- intra-leaf transmission(リーフ内透過):1枚のリーフ本体を透過する線量です。intra- は「内側」という意味です。
- inter-leaf transmission(リーフ間透過):隣り合うリーフのすき間から漏れる線量です。inter- は「あいだ」という意味です(international=国と国のあいだ、と同じ)。
- leaf end transmission(リーフ端透過):向かい合うリーフの先端どうしを突き合わせて閉じたとき、その合わせ目から漏れる線量です。
リーフ間の漏れと凹凸構造
リーフは1枚ずつ独立して動く必要があります。そのため、隣のリーフとの間にわずかなすき間を設けます。すき間を通る放射線は、遮蔽体が薄い経路を通ります。だから、リーフ本体を透過するより多く漏れます。側面の凹凸は、このすき間がビーム方向に一直線にならないようにする工夫です。すき間を抜ける放射線も凸部を通るので、漏れが減ります。それでも一般に、inter-leaf transmission は intra-leaf transmission より大きくなります。閉じたMLCの下にフィルムを置くと、リーフの境界に沿って細い高線量の線が写ります。
leaf end transmission を区別する理由
多くのMLCは、リーフ先端が丸い形(rounded leaf end)です。リーフがどの位置にあっても、半影の幅をほぼ一定に保つための工夫です。一方、丸い先端どうしを突き合わせると、合わせ目付近ではビームが通るリーフが薄くなります。このため、閉じた位置でも漏れが大きくなります。影響を減らすため、閉じたリーフ対の合わせ目をジョウ(絞り)の陰に置くことがあります。先端の形は、リーフを横から見た断面(移動方向に沿った断面)で見えます。本問の図には現れません。
臨床とのつながり
IMRT(強度変調放射線治療)は、MU〈monitor unit:モニタ単位〉値が大きくなります。照射野の多くの部分がリーフで遮られている時間も長くなります。そのため透過線量が積み重なり、遮った部分の線量に影響します。このため治療計画装置にMLCの透過率を登録し、線量計算に組み込みます。また、隣り合うリーフが別々のタイミングで開閉すると、凹凸が重なる帯状の部分は、いつもどちらかのリーフに遮られます。この部分の線量が低くなる現象を tongue-and-groove 効果といいます。
選択肢の確認
1.inter-leaf transmissionーーーーleaf end transmission:誤りです。Aはリーフどうしの境界を横切らず、リーフ本体の中だけを通ります。したがって intra-leaf transmission です。Bはリーフ先端の合わせ目ではなく、隣り合うリーフの境界を通ります。したがって inter-leaf transmission です。A・Bとも対応が違います。
2.inter-leaf transmissionーーーーintra-leaf transmission:誤りです。使われている用語は正答と同じですが、AとBの対応が逆です。Aはリーフ本体の内部(intra)、Bはリーフとリーフのあいだ(inter)を通ります。intra と inter の取り違えをねらった選択肢です。
3.intra-leaf transmissionーーーーleaf end transmission:誤りです。Aの intra-leaf transmission は正しい対応です。しかしBは隣接リーフの境界に沿う経路なので、inter-leaf transmission です。leaf end transmission は、向かい合うリーフ先端の合わせ目からの漏れです。リーフを横に並べた本図の断面には現れません。
4.intra-leaf transmissionーーーーinter-leaf transmission:正答です。Aはリーフ本体だけを透過するので intra-leaf transmission です。Bは隣り合うリーフのすき間を抜けるので inter-leaf transmission です。図の通過位置と用語が一致しています。
5.leaf end transmissionーーーーintra-leaf transmission:誤りです。Aはリーフ先端ではなくリーフ本体を通るので、intra-leaf transmission です。Bはリーフ本体ではなく、リーフとリーフのあいだを通るので、inter-leaf transmission です。A・Bとも対応が違います。
覚えるポイント
- intra-leaf transmission:リーフ本体を透過する線量です(intra=内側)。
- inter-leaf transmission:隣接リーフ間のすき間から漏れる線量です(inter=あいだ)。一般に intra-leaf より大きくなります。
- leaf end transmission:向かい合うリーフ先端の合わせ目からの漏れです。先端が丸いため、閉じた位置でも漏れが大きくなります。
- tongue-and-groove 構造は、すき間を一直線にしないことでリーフ間の漏れを減らす工夫です。IMRTでは、凹凸の重なり部分が低線量になる tongue-and-groove 効果に注意します。
- 図の見分け方:凹凸が並ぶ断面はリーフを横に並べた図で、intra/inter を判断します。丸い先端が見えるのはリーフ移動方向の断面で、leaf end を判断します。
