78PM29|第78回 診療放射線技師国家試験 過去問

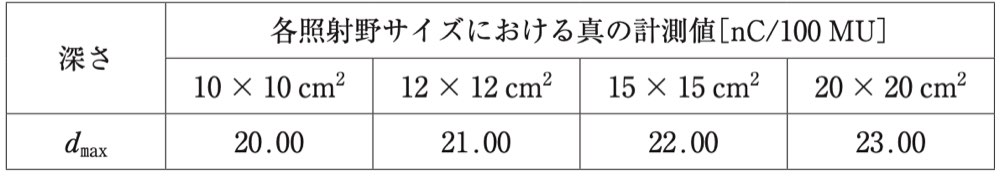

SAD 一定のX 線1 門照射で得られた測定結果を表に示す。 このときSAD 一定の照射で照射野10 × 30 cm2、深さ5 cm の点に2 Gy を投与 するためのMU 値に最も近いのはどれか。 ただし、モニタ線量計の校正は10 × 10 cm2 で行い、水吸収線量校正定数は 5 × 10⁻² Gy/nC とする。等価照射野はA/P 法によって求め、等価照射野に対する 出力係数は最大線量深(dmax)で計算し、このときのTMR は0.95 とする。

78PM29の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2.191

この問題のポイント

SAD〈source axis distance:線源から回転中心までの距離〉一定の照射で、深さ5 cmの点に2 Gyを投与するMU〈monitor unit:モニタ単位〉値を求める計算問題です。計算点の1 MUあたりの線量は、校正条件(10 × 10 cm²・dmax〈最大線量深〉)の値に、出力係数とTMR〈tissue maximum ratio:組織最大線量比〉を掛けて求めます。決め手は、A/P法(面積と周囲長の比を使う方法)で10 × 30 cm²を15 × 15 cm²に換算し、表から出力係数1.10を読むことです。SAD一定なので、深さの補正にはPDD〈percentage depth dose:深部量百分率〉ではなくTMRを使います。

解説

MU値は「投与する線量 ÷ 計算点での1 MUあたりの線量」で求めます。MUは、モニタ線量計(加速器ヘッド内の透過型電離箱)の指示値の単位です。基準条件で1 MUが何Gyになるかを校正しておき、条件の違いは係数で補正します。SAD一定の照射では、次の関係を使います。

計算点の1 MUあたりの線量 = 校正条件の1 MUあたりの線量 × 出力係数 × TMR

ウェッジフィルタなどを使うときは、その係数も同じように掛けます。

SAD一定の照射では、計算点をアイソセンタ(回転中心)に置きます。深さが変わっても、線源から計算点までの距離はSADのままです。多門照射や回転照射では、標的にアイソセンタを合わせるこの方法が一般的です。

TMRは、測定点を線源から同じ距離に固定し、その上の水の厚さだけを変えて求める比です。深さdのときの線量を、dmaxのときの線量で割ります。距離が変わらないので、逆二乗則による減少を含みません。そのため、SSD〈source surface distance:線源表面間距離〉にほとんど依存せず、SAD一定の計算に適しています。TMRは、基準深をdmaxにとったTPR〈tissue phantom ratio:組織ファントム線量比〉です。

PDDはSSD一定の条件で測ります。深くなるほど線源から遠ざかるので、逆二乗則による減少を含みます。そのため、SAD一定ではTMR、SSD一定ではPDDを使います。本問は、表の測定も治療もSAD一定です。校正点(dmax)と計算点(深さ5 cm)は線源から同じ距離にあります。距離の補正は要らず、TMRを掛けるだけで済みます。

表の読み方

表は、SAD一定の配置でdmaxに置いた電離箱の「真の計測値」を、照射野ごとに示しています。行は深さdmaxの1行だけです。単位はnC/100 MUで、100 MU照射したときに集まった電荷を表します。値は、10 × 10 cm²で20.00、12 × 12 cm²で21.00、15 × 15 cm²で22.00、20 × 20 cm²で23.00です。照射野が大きいほど、ヘッドやファントムからの散乱線が増えます。そのため値も大きくなります。出力係数は、ヘッド側のコリメータ散乱係数(Sc)とファントム散乱係数(Sp)の積として扱われます。

真の計測値は、温度気圧補正などを済ませた計測値として扱います。水吸収線量の標準計測法では、これに水吸収線量校正定数と線質変換係数を掛けて水吸収線量を求めます。本問では線質変換係数が示されていません。そのため、水吸収線量校正定数(5 × 10⁻² Gy/nC)だけを掛けます。

計算の手順

  • 手順1(等価照射野):A/P法は、面積Aと周囲長Pの比が等しい正方形を、等価照射野とみなす方法です。一辺sの正方形ではA/P=s² ÷ 4s=s/4なので、一辺は4A/Pです。A=10 × 30=300 cm²、P=2 ×(10+30)=80 cmより、4 × 300 ÷ 80=15 cmです。SAD一定では照射野をアイソセンタ(計算点)で決めるので、10 × 30 cm²をそのまま使えます。
  • 手順2(出力係数):等価照射野15 × 15 cm²のdmaxの計測値を、校正照射野10 × 10 cm²の値で割ります。22.00 ÷ 20.00=1.10です。表の12 × 12 cm²と20 × 20 cm²の値は使いません。
  • 手順3(校正条件の1 MUあたりの線量):20.00 nC/100 MU × 5 × 10⁻² Gy/nC=1.00 Gy/100 MU=0.0100 Gy/MUです。この装置は、10 × 10 cm²・dmaxで1 MU=1 cGyに校正されています。
  • 手順4(計算点の1 MUあたりの線量):0.0100 Gy/MU × 1.10 × 0.95=0.01045 Gy/MUです。TMRも照射野で変わるので、等価照射野15 × 15 cm²・深さ5 cmの値(0.95)を使います。
  • 手順5(MU値):2 Gy ÷ 0.01045 Gy/MU=191.38…≒191 MUです。

表の15 × 15 cm²の値を直接使っても、同じ結果になります。22.00 nC/100 MU × 5 × 10⁻² Gy/nC=1.10 Gy/100 MUです。TMR 0.95を掛けると1.045 Gy/100 MUになります。2 ÷ 1.045 × 100≒191 MUです。

大小関係で検算する

掛ける向きと割る向きを取り違えると、誤りの選択肢になります。次の2点で、答えの範囲を確かめられます。

  • TMRは0.95で1未満です。深さ5 cmの1 MUあたりの線量はdmaxより小さくなります。そのためMUは、15 × 15 cm²のdmaxに2 Gyを投与する場合(2 ÷ 0.0110≒181.8 MU)より多くなるはずです。
  • 出力係数は1.10で1より大きいです。そのためMUは、出力係数を1として計算した値(2 ÷(0.0100 × 0.95)≒210.5 MU)より少なくなるはずです。

答えは181.8 MUより多く、210.5 MUより少ない範囲にあります。この範囲に入る選択肢は191と209だけで、正しく計算すると191です。この手計算は、治療計画装置が出したMU値を独立に検証するときにも使います。

選択肢の確認

1.172:誤りです。TMRで割らずに掛けると、2 × 0.95 ÷(0.0100 × 1.10)≒173となり、この値に近くなります。しかし、15 × 15 cm²のdmaxに2 Gyを投与するだけでも約181.8 MUが必要です。TMRが1未満の深い点に同じ線量を投与するのに、それより少ないMUで足りることはありません。このMU値では、深さ5 cmの線量は約1.80 Gy(約10%不足)にとどまります。

2.191:正答です。校正条件の0.0100 Gy/MUに出力係数1.10とTMR 0.95を掛けると、深さ5 cmでの1 MUあたりの線量は0.01045 Gy/MUです。2 Gyをこれで割った値に最も近い選択肢です。このMU値で照射すると、深さ5 cmの線量は約2.00 Gyになります。

3.209:誤りです。出力係数とTMRを分母ではなく分子に掛けると、2 × 1.10 × 0.95 ÷ 0.0100でちょうどこの値になります。出力係数を入れ忘れた場合も、2 ÷(0.0100 × 0.95)≒210.5となり、この値に近くなります。このMU値では、深さ5 cmの線量は約2.18 Gy(約9%過剰)になります。

4.232:誤りです。出力係数を逆数(20.00 ÷ 22.00)にすると、2 ÷(0.0100 × 20.00/22.00 × 0.95)≒231.6となり、四捨五入するとこの値です。出力係数は照射野が大きいほど大きくなります。10 × 10 cm²より大きい15 × 15 cm²では1を超えます。このMU値では、深さ5 cmの線量は約2.42 Gy(約21%過剰)になります。

5.245:誤りです。出力係数を1として計算しても、必要なMUは約210.5 MUです。本問の出力係数は1より大きいので、それより少ないMUで足ります。したがって、この値は明らかに多すぎます。このMU値では、深さ5 cmの線量は約2.56 Gy(約28%過剰)になります。

覚えるポイント

  • SAD一定照射のMU=投与線量 ÷(校正条件の1 MUあたりの線量 × 出力係数 × TMR)。SSD一定照射では、深さの補正にTMRではなくPDDを使います。
  • A/P法:等価正方形の一辺=4A/Pです。長方形a × bでは2ab/(a+b)となり、10 × 30 cm²は15 × 15 cm²になります。
  • 出力係数=その照射野の線量 ÷ 10 × 10 cm²の線量(本問ではdmaxで比較)。照射野が大きいほど散乱線が増えるので、出力係数も大きくなります。
  • TMR=線源から同じ距離の点での「深さdの線量 ÷ dmaxの線量」です。dmaxで1、それより深いと1未満で、SSDにほとんど依存しません。
  • 水吸収線量=真の計測値 × 水吸収線量校正定数。本問では20.00 nC × 5 × 10⁻² Gy/nC=1.00 Gy(100 MUあたり)なので、1 MU=1 cGyです。
  • 検算のコツ:1未満の係数(TMR)で割るとMUは増えます。1を超える係数(出力係数)で割るとMUは減ります。
