43PM16｜第43回 第2種ME技術実力検定試験 過去問

正答

4

この問題のポイント

原本の出力直結負帰還を電圧フォロワとして読みます。

解説

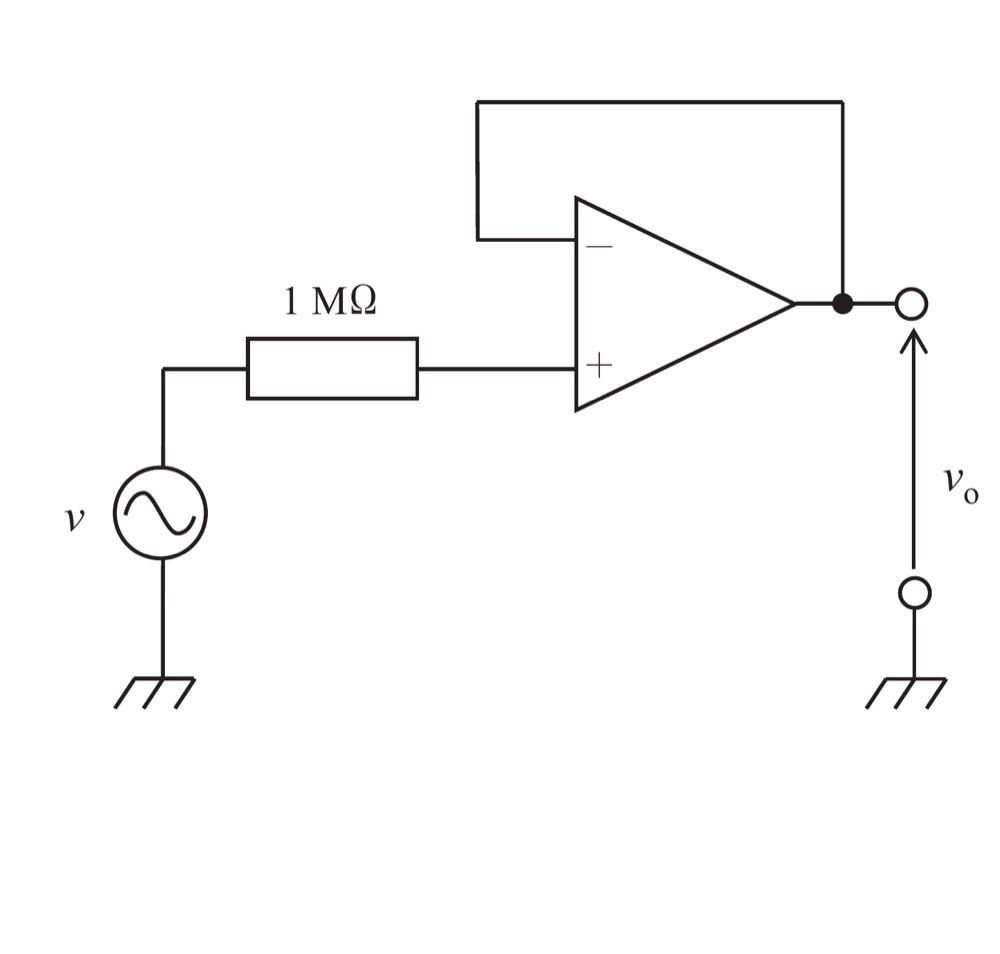

図では出力が反転入力へ直接帰還し、入力vは1 MΩを介して非反転入力へ入ります。理想演算増幅器の入力電流は0なので1 MΩに電圧降下はなく、V＋ = vです。負帰還によりV− = V＋、かつV−は出力に直結されるため vₒ = vです。

ひっかけポイント
演算増幅器の開ループ利得が大きくても、出力を反転入力へ直接返す負帰還回路は利得1の電圧フォロワです。理想条件では入力電流が0なので、1 MΩにも電圧降下は生じません。

選択肢の確認

1．−10⁶v
誤り。
−10⁶vは負帰還を無視して開ループ利得だけを掛けた値です。

2．−v
誤り。
回路は非反転構成なので符号は反転せず、−vではありません。

3．0
誤り。
入力vがあるため、出力は0に固定されません。

4．v
正しい。
電圧フォロワなので出力電圧は入力電圧と等しくvです。

5．10⁶v
誤り。
10⁶vは開ループ動作の考えで、負帰還した理想回路の出力ではありません。

覚えるポイント

電圧フォロワは 利得1、非反転、高入力インピーダンス、低出力インピーダンスです。
