35AM41｜第35回 臨床工学技士国家試験 過去問

正答

2

公式正答は 2 です。正答内容は ａ、ｂ、ｅ です。

この問題のポイント

この問題では、測定用器具MDの回路構成と電圧測定器の規格値を理解することが重要です。特に、ローパスフィルタの構成、人体の代表抵抗値、および電圧測定器の入力インピーダンスと容量の規格値を正確に把握する必要があります。

解説

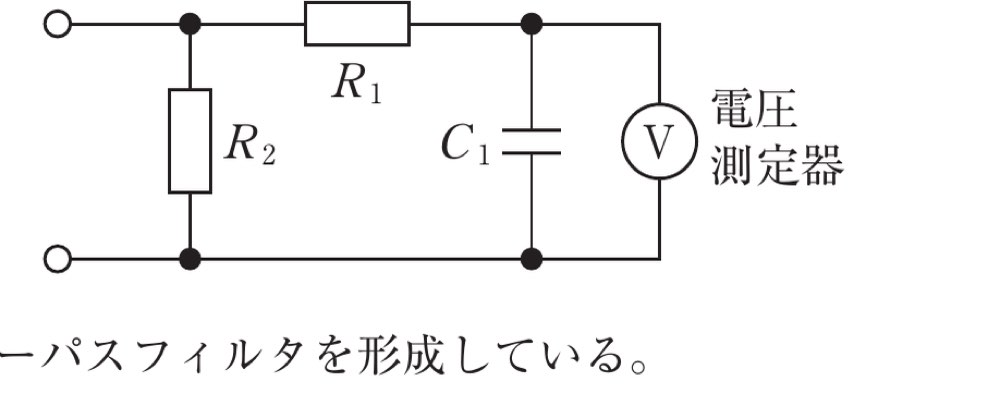

ａは正しい。R₁（10kΩ）とC₁（0.015μF）が直列接続されており、電圧計がC₁両端に接続されているため、ローパスフィルタを形成している。ｂは正しい。R₂（1kΩ）は人体の代表的なインピーダンスを模擬しており、この値は臨床工学における標準的な人体抵抗値と一致する。ｃは誤り。R₂の抵抗値は1kΩであり、10kΩではない。ｄは誤り。電圧測定器の入力インピーダンスは1MΩ以上が一般的な規格であり、10kΩでは測定誤差が生じる可能性がある。ｅは正しい。電圧測定器の入力容量は150pF以下と規定されており、この値は測定精度を確保するための重要な要件である。

各肢の最終判定は、ａ：正しい、ｂ：正しい、ｃ：誤り、ｄ：誤り、ｅ：正しいです。

選択肢の確認

選択肢1：ａ、ｂ、ｃ

正答ではありません。 選択肢1（ａ、ｂ、ｃ）は誤り。ｃが誤りであり、正解には含まれていない。

選択肢2：ａ、ｂ、ｅ

正答です。 選択肢2（ａ、ｂ、ｅ）は正解。ａ、ｂ、ｅはすべて正しい。 aのRC回路、bの1 kΩ人体模擬ネットワーク、eの測定器入力容量150 pF以下がいずれも測定用器具MDの条件へ対応します。

選択肢3：ａ、ｄ、ｅ

正答ではありません。 選択肢3（ａ、ｄ、ｅ）は誤り。ｄが誤りであり、正解には含まれていない。

選択肢4：ｂ、ｃ、ｄ

正答ではありません。 選択肢4（ｂ、ｃ、ｄ）は誤り。ｃとｄが誤りであり、正解には含まれていない。

選択肢5：ｃ、ｄ、ｅ

正答ではありません。 選択肢5（ｃ、ｄ、ｅ）は誤り。ｃとｄが誤りであり、正解には含まれていない。

覚えるポイント

• ローパスフィルタはRとCの直列接続で形成され、電圧計がCの両端に接続されていることを確認する。
• 人体の代表抵抗値は1kΩ程度であり、R₂の値がこれに該当する。
• 電圧測定器の入力インピーダンスは1MΩ以上、入力容量は150pF以下が一般的な規格値である。
