36AM41｜第36回 臨床工学技士国家試験 過去問

正答

2

公式正答は 2 です。正答内容は ａ、ｂ、ｅ です。

この問題のポイント

JIS T 0601-1に基づく漏れ電流測定用器具（MD）の構成と動作原理を理解し、各選択肢の真偽を判断する。特にR1、R2、C1の値やフィルタ特性、インピーダンスの計算、漏れ電流の算出方法が問われる。

解説

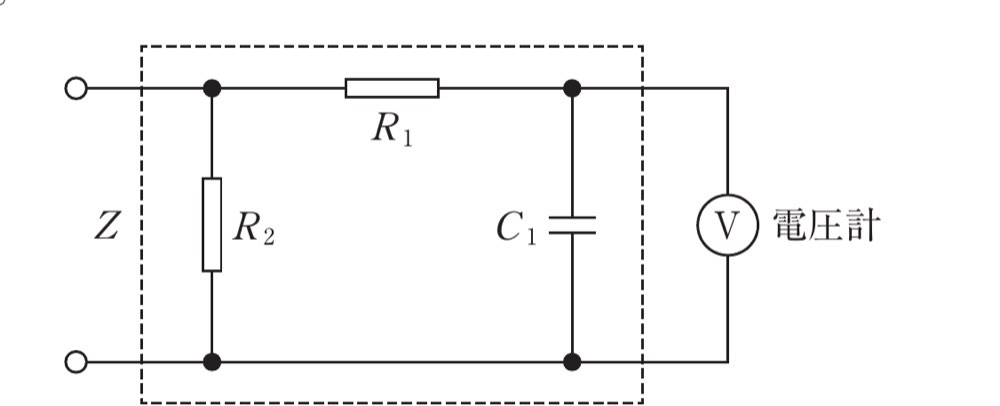

JIS T 0601-1に規定されるMDは、R1=10 kΩ、R2=1 kΩ、C1=0.015 μFで構成される。R1とC1は低域通過フィルタを形成し、高周波成分を減衰させる。点線内での合成インピーダンスZはR2と(R1 + 1/jωC1)の並列接続であり、低周波では約1 kΩとなる。漏れ電流は電圧計の指示値をR2で除して算出される。このため、ａ、ｂ、ｅは正しいが、ｃは高域通過フィルタと誤り、ｄはインピーダンスが10 kΩではなく1 kΩであるため誤り。

各肢の最終判定は、ａ：正しい、ｂ：正しい、ｃ：誤り、ｄ：誤り、ｅ：正しいです。

選択肢の確認

選択肢1：ａ、ｂ、ｃ

正答ではありません。 選択肢1（ａ・ｂ・ｃ）は誤り。ｃは高域通過フィルタではなく低域通過フィルタであり、正しくない。

選択肢2：ａ、ｂ、ｅ

正答です。 選択肢2（ａ・ｂ・ｅ）は正解。ａ、ｂ、ｅはそれぞれR2=1 kΩ、C1=0.015 μF、漏れ電流の算出方法が正しい。

選択肢3：ａ、ｄ、ｅ

正答ではありません。 選択肢3（ａ・ｄ・ｅ）は誤り。ｄは合成インピーダンスが約10 kΩではなく約1 kΩであるため、正しくない。

選択肢4：ｂ、ｃ、ｄ

正答ではありません。 選択肢4（ｂ・ｃ・ｄ）は誤り。ｃは高域通過フィルタと誤り、ｄはインピーダンスが10 kΩではなく1 kΩであるため、正しくない。

選択肢5：ｃ、ｄ、ｅ

正答ではありません。 選択肢5（ｃ・ｄ・ｅ）は誤り。ｃは高域通過フィルタと誤り、ｄはインピーダンスが10 kΩではなく1 kΩであるため、正しくない。

覚えるポイント

• MDのR1=10 kΩ、R2=1 kΩ、C1=0.015 μFはJIS T 0601-1の定義値である。
• R1とC1は低域通過フィルタを形成し、高周波成分を減衰させる。
• 漏れ電流は電圧計の指示値をR2で除して算出する。
