70AM018|第70回 臨床検査技師国家試験 過去問

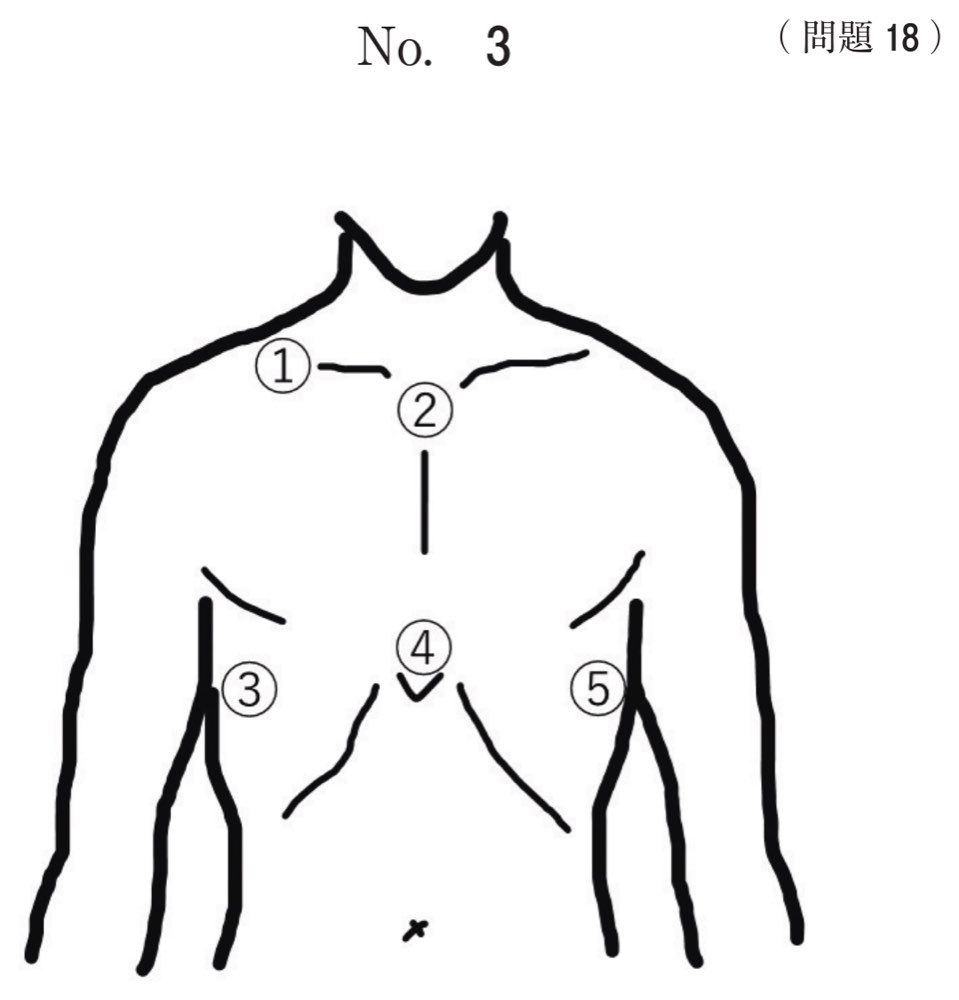

ホルター心電図の誘導部位(別冊No. 3)を別に示す。 NASA 誘導の陽極はどれか。

解答・解説を見る
正解4
正答
4.④
この問題のポイント
ホルター心電図で使う双極誘導の電極位置を、胸部の図から読み取る問題です。NASA誘導は胸骨上の上下2点を結ぶ誘導で、陰極が胸骨柄、陽極が剣状突起です。決め手は、胸骨の下端にある剣状突起の位置が図の④だと見抜くことです。
解説
図の読み取り
図は胸部を正面から見た線画です。正面図なので、見る人の左側が被検者の右側になります。
- ①:被検者の右鎖骨の外側寄り(右上胸部)です。胸骨からは外れています。
- ②:左右の鎖骨の内側端にはさまれた、胸骨の縦線の上端です。胸骨柄に当たります。
- ③:被検者の右側胸部の下方(右前腋窩線付近)です。⑤と左右対称の位置です。
- ④:胸骨の縦線より下、V字形の印のすぐ上です。左右の肋骨弓が分かれる起点で、剣状突起の位置です。
- ⑤:被検者の左側胸部の下方(左前腋窩線付近)です。胸部誘導V5に相当する位置です。
NASA誘導の電極は胸骨上の2点だけです。胸骨上にあるのは②と④で、上の②が陰極、下の④が陽極になります。
NASA誘導とは
- ホルター心電図は、日常生活中の心電図を長時間(通常24時間程度)記録する検査です。
- 電極は胸部に貼る双極誘導で、2チャネル記録ではCM5誘導とNASA誘導の組合せがよく使われます。
- NASA誘導は、陰極を胸骨柄、陽極を剣状突起に置き、胸骨上を縦に結びます。
- 名前は、NASA〈米国航空宇宙局〉が宇宙飛行士の心電図監視に用いたことに由来するとされます。
- P波が明瞭に記録されやすく、不整脈の解析に向きます。
- 電極が胸骨上にあるため、筋電図の混入や体動の影響を受けにくい誘導です。
混同しやすい双極誘導
- NASA誘導:陰極は胸骨柄、陽極は剣状突起です。P波が見やすく、不整脈の評価に向きます。
- CM5誘導:陰極は胸骨柄、陽極はV5の位置です。V5に似た波形になり、ST変化の検出に優れるため、心筋虚血の評価に使います。
- CC5誘導:陰極はV5R(V5と左右対称の右胸部)、陽極はV5の位置です。
3つとも、陰極は上または右、陽極は下または左に置きます。図の番号を暗記するより、この解剖学的な位置関係で覚えると、図が変わっても再現できます。
検査室の実務で
- 電極は胸骨や肋骨など、筋肉の少ない骨の上に貼ります。筋電図の混入や体動による基線の揺れを減らせます。
- 長時間の記録なので、皮膚の前処理(皮脂の除去など)とリード線のテープ固定で、雑音や電極外れを防ぎます。
- 被検者には行動記録(日誌)をつけてもらい、動悸などの症状と記録波形を照らし合わせます。
- 目的は、症状時の不整脈の検出や、無症候性心筋虚血、夜間から早朝に起こりやすい冠攣縮性狭心症の検出などです。
選択肢の確認
1.①
誤り。右鎖骨付近で、胸骨から外れています。
①は被検者の右鎖骨の外側寄り(右上胸部)にあります。NASA誘導の電極は2つとも胸骨上に置くため、①は使いません。図は正面図なので、見る人の左側が被検者の右側である点に注意します。
2.②
誤り。NASA誘導の陰極(胸骨柄)です。
②は左右の鎖骨の内側端にはさまれた胸骨の上端で、胸骨柄に当たります。NASA誘導ではここに陰極を置きます。CM5誘導の陰極もこの位置なので、陰極と陽極を取り違えると選んでしまう位置です。
3.③
誤り。右側胸部で、NASA誘導では使いません。
③は被検者の右前腋窩線付近で、⑤と左右対称の位置です。この付近(V5R)はCC5誘導の陰極を置く位置で、NASA誘導の電極位置ではありません。
4.④
正答。NASA誘導の陽極(剣状突起)です。
④は胸骨の縦線の下端、V字形の印のすぐ上で、左右の肋骨弓が分かれる起点にあります。ここは剣状突起の位置で、胸骨柄の陰極と対になる陽極を置きます。胸骨上の上下2点のうち「下が陽極」と覚えれば確実に選べます。
5.⑤
誤り。CM5誘導の陽極(V5の位置)です。
⑤は被検者の左側胸部(左前腋窩線付近)で、V5に相当する位置です。CM5誘導やCC5誘導では、ここに陽極を置きます。「陽極」という言葉だけで選ばず、誘導名と電極の組を一緒に覚えます。
覚えるポイント
- NASA誘導:陰極は胸骨柄、陽極は剣状突起です。胸骨上を縦に結ぶ双極誘導です。
- CM5誘導:陰極は胸骨柄、陽極はV5です。ST変化の検出に優れ、心筋虚血の評価に使います。
- CC5誘導:陰極はV5R、陽極はV5です。
- 3つとも陰極は上または右、陽極は下または左です。番号ではなく解剖学的位置で覚えます。
- NASA誘導はP波が見やすく不整脈の解析に向き、体動や筋電図の影響を受けにくい誘導です。
- 胸部の図は正面図なので、見る人の左側が被検者の右側です。
