71PM017|第71回 臨床検査技師国家試験 過去問

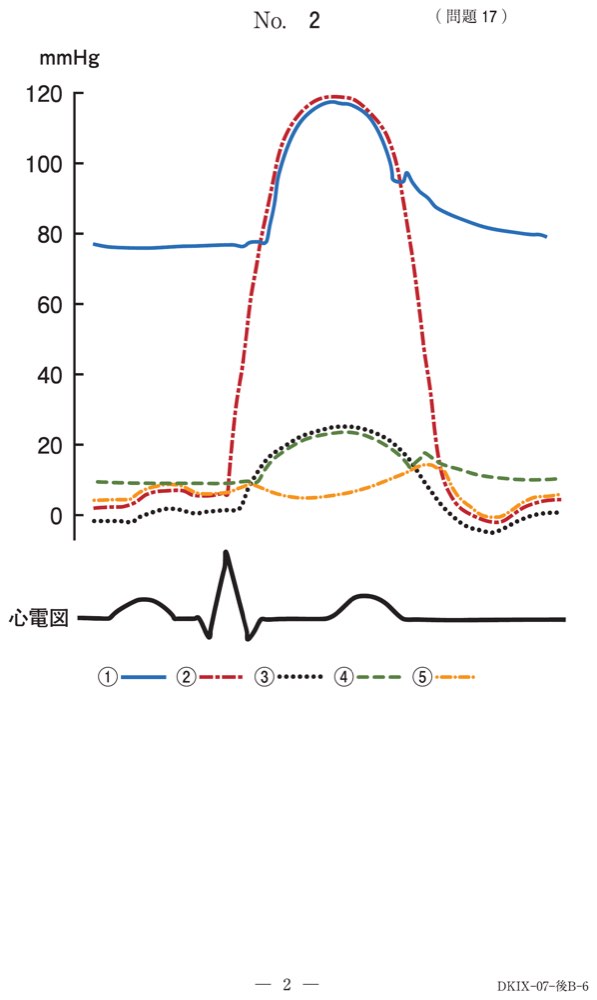

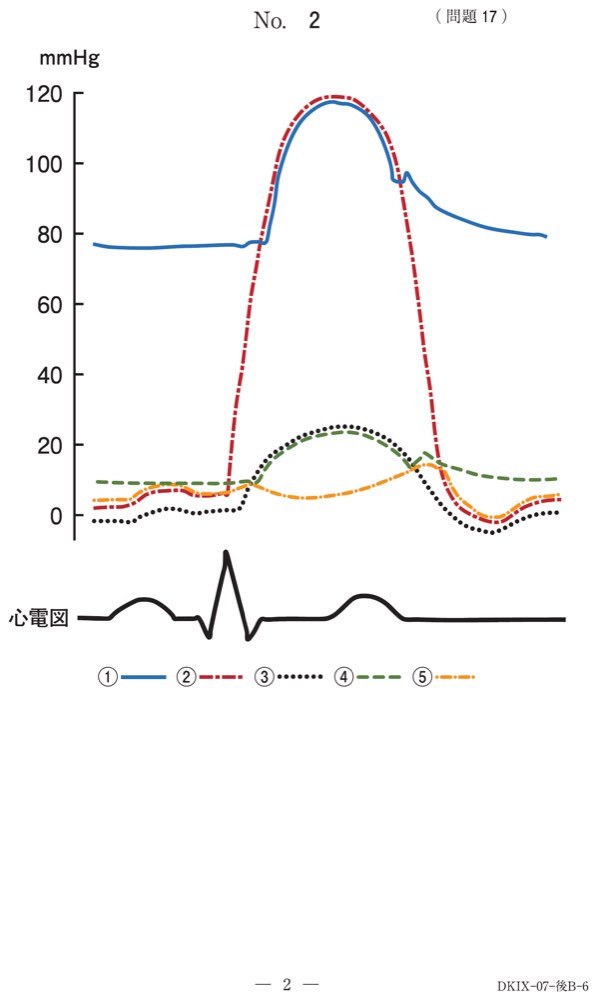

心周期現象の圧曲線模式図(別冊No. 2)を別に示す。 肺動脈圧曲線はどれか。

71PM017の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解4

正答

4.④

この問題のポイント

心周期の圧曲線の模式図から、肺動脈圧を見分ける問題です。決め手は2段階です。まず最高圧が約120 mmHgか約25 mmHgかで、左心系と右心系を分けます。次に、拡張期に圧が保たれる(動脈圧)か、0付近まで下がる(心室圧)かを見ます。右心系で拡張期に約10 mmHgを保つ④が肺動脈圧です。

解説

画像の読み取り

図は、下段の心電図と同じ時間軸に、5本の圧曲線(縦軸はmmHg)を重ねた模式図です。

  • ①(青の実線):拡張期も約76〜80 mmHgを保ち、収縮期に約120 mmHg近くまで上がります。下降の途中(約95 mmHg)に小さな切痕(ノッチ)があります。大動脈圧です。
  • ②(赤の一点鎖線):QRS波に続いて急上昇し、収縮期は①とほぼ重なって約120 mmHgに達します。T波の終わり頃に急降下し、拡張期は0付近まで下がります。左室圧です。
  • ③(黒の点線):収縮期に約25 mmHgまで上がり、拡張期は0付近(一時的に0未満)まで下がります。右室圧です。
  • ④(緑の破線):収縮期は③とほぼ重なって約24 mmHgまで上がります。③が下がり始めた後に小さな切痕を作り、拡張期を通じて約10 mmHgを保ちます。肺動脈圧です。
  • ⑤(橙の一点鎖線):最高でも約14 mmHgの低い曲線です。P波の後のふくらみ、収縮期の低下、T波の後の山とその後の急な低下という、小さな波の連続を示します。心房圧です。

圧曲線を見分ける3つの手がかり

  • 最高圧:約120 mmHgまで上がる①②は左心系、約25 mmHgの③④は右心系です。肺循環は血管抵抗が低く、右心系の圧は左心系のおおよそ5分の1程度です。
  • 拡張期圧:心室は拡張期に弛緩するので、圧は0付近まで下がります(②③)。動脈は半月弁(大動脈弁・肺動脈弁)が閉じて逆流が止まり、血管壁の弾性で圧が保たれます(①④)。
  • 切痕:動脈圧の下降途中の切痕は、半月弁の閉鎖を反映し、心音のⅡ音の時期に一致します。この図では①と④に見られ、心室圧の②③にはありません。

この3つで、④は「右心系」かつ「拡張期圧が残る動脈型」と決まり、肺動脈圧になります。⑤は収縮期に大きく上がらず、a波・v波などの小さな波を示すので、心室圧でも動脈圧でもなく心房圧です。

心電図との対応(心周期の流れ)

  • P波(心房の興奮)の後:心房が収縮し、心房圧にa波が出ます。拡張末期の心室圧もわずかに上がります。
  • QRS波(心室の興奮)の後:心室圧が急上昇し、房室弁が閉じます(Ⅰ音)。すべての弁が閉じた等容性収縮期を経て、心室圧が動脈圧を超えると半月弁が開きます。図では②が①を約80 mmHg付近で、③が④を約10 mmHgで追い越す点です。
  • 駆出期:半月弁が開いている間は、心室圧と動脈圧がほぼ重なって動きます(②と①、③と④)。
  • T波の終わり頃:心室圧が動脈圧を下回ると半月弁が閉じ、動脈圧に切痕ができます(Ⅱ音)。等容性弛緩期を経て心室圧が心房圧を下回ると、房室弁が開いて心室への充満が始まります。

検査の実務とのつながり

右心カテーテル(スワン・ガンツカテーテル)では、先端の圧波形を見ながら右房→右室→肺動脈へ進めます。右室から肺動脈に入ると、収縮期圧はほぼ同じまま拡張期圧が上がり、切痕が現れるので先端の位置が分かります。先端のバルーンで肺動脈の枝をふさぐと肺動脈楔入圧が得られ、左房圧の目安になります。

心エコーでは、三尖弁逆流の最大流速Vから右室収縮期圧を推定します。

  • 簡易ベルヌーイ式(4V²)で求まるのは、右室と右房の圧較差です(Vはm/s、圧較差はmmHg)。
  • この圧較差に推定右房圧を加えて、右室収縮期圧=4V²+右房圧とします。
  • 右房圧は、下大静脈の径と呼吸による径の変動から推定します。
  • 4V²だけを右室収縮期圧とすると、右房圧の分だけ低く見積もることになります。

右室流出路や肺動脈弁に狭窄がなければ、右室収縮期圧は肺動脈収縮期圧にほぼ等しくなります。図で③と④の収縮期がほぼ重なることが、その根拠です。

選択肢の確認

1.①
誤り。大動脈圧です。
①は拡張期にも約76〜80 mmHgを保ち、収縮期に約120 mmHg近くまで上がる体循環の動脈圧です。下降途中の切痕は大動脈弁の閉鎖によるものです。拡張期圧が保たれる点は肺動脈圧と同じですが、圧の高さが大きく違います。

2.②
誤り。左室圧です。
②はQRS波に続いて急上昇し、収縮期は①とほぼ重なって約120 mmHgに達します。拡張期には0付近まで下がり、拡張期圧が保たれません。心室の曲線であり、右心系でこれに対応するのは選択肢3の右室圧です。

3.③
誤り。右室圧です。
③は収縮期に約25 mmHgまで上がり、④とほぼ重なるため、肺動脈圧と最も取り違えやすい曲線です。しかし拡張期には0付近(一時的に0未満)まで下がり、切痕もありません。拡張期に圧が残らないことが、心室圧と動脈圧を分ける決め手です。

4.④
正答。肺動脈圧です。
④は収縮期に③の右室圧とほぼ重なって約24 mmHgまで上がります。③が下がり始めた後に肺動脈弁の閉鎖による切痕を作り、拡張期も約10 mmHgを保ちます。右心系の低い圧で、拡張期圧が保たれる動脈型の波形なので、肺動脈圧です。

5.⑤
誤り。心房圧(左房圧)です。
⑤は最高でも約14 mmHgで、収縮期に大きく上昇しません。P波の後のa波、T波の後のv波という、心房圧に特有の小さな波を示します。拡張期には②とほぼ重なって動き、②が⑤を下回った時点からそろって低下しています。僧帽弁が開く拡張期は左房と左室の圧がほぼ等しくなるため、⑤は左房圧を描いたものと考えられます。

覚えるポイント

  • 最高圧で分けます:約120 mmHgは左心系(大動脈・左室)、約25 mmHgは右心系(肺動脈・右室)です。
  • 拡張期圧で分けます:半月弁閉鎖後の血管側(動脈)には拡張期圧が残り、心室圧は0付近まで下がります。
  • 大動脈圧と左室圧、肺動脈圧と右室圧を対にします。駆出期には対の2本がほぼ重なります。
  • 肺動脈圧はおおよそ25/10 mmHgで、右室圧(約25/0付近)より拡張期圧が高く保たれます。
  • 動脈圧の切痕は半月弁閉鎖(Ⅱ音)、心房圧のa波は心房収縮(P波の後)、v波は心室収縮中の心房への血液の流入を表します。
  • 肺動脈楔入圧は左房圧の目安です。
