116C33|第116回 医師国家試験 過去問

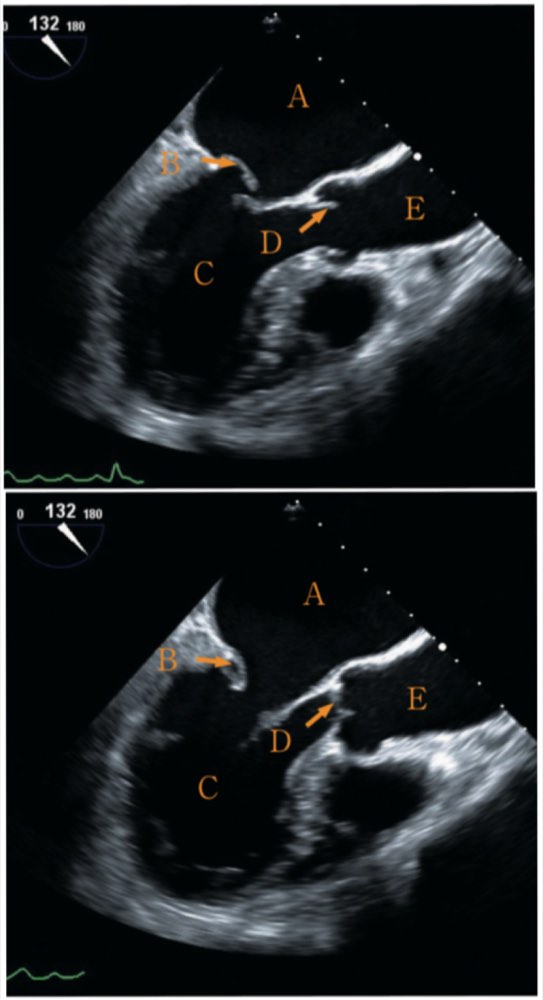

収縮期(A)と拡張期(B)の経食道心臓超音波像を別に示す。 正しいのはどれか。2つ選べ。

解答・解説を見る
正解b・c
正答
b Bは僧帽弁である。
c Cは左心室である。
この問題のポイント
経食道心臓超音波(TEE)の画像で、心腔と弁を見分ける問題です。決め手は、扇形の頂点(画面上端)がプローブの位置で、その直下にある腔が左心房だという知識です。角度132°のこの画像は中部食道長軸像です。上から左房→僧帽弁→左室と並び、左室からは大動脈弁を通って上行大動脈へ抜けます。心腔は「どの弁を通ってどこにつながるか」で決まります。
解説
経食道心エコーの見え方
TEEでは、食道に入れたプローブから心臓を後ろ側から見ます。
- 食道は左心房のすぐ後ろにあります。そのため、プローブに最も近い腔は左心房です。
- 画面上端にある扇の頂点がプローブの位置です。頂点の直下に来る腔が左心房です。
- 経胸壁心エコー(TTE)では胸壁に近い右室が画面の上に来ます。TEEでは逆に、後方の左房が上に来ます。
- 左上の半円の「132」は、プローブ内で振動子を回した角度です。130°前後で中部食道長軸像が得られます。これはTTEの傍胸骨長軸像を上下逆にした断面にあたります。
画像の読み取り(2枚とも同じ断面)
- A:扇の頂点の直下に広がる無エコー腔です。プローブに最も近い腔なので左心房です。
- B(矢印):左房(A)と、画面左下に広がる大きな腔(C)の境にある弁尖です。左房と左室の間の弁なので僧帽弁です。画面左側にあるこの弁尖は後尖にあたります。
- C:僧帽弁の先に広がる大きな心腔です。左心室です。
- D(矢印):左室から上へ向かう流出路の先にある弁です。左室と大動脈の間の弁なので大動脈弁です。
- E:大動脈弁を越えた先の管腔です。上行大動脈(大動脈基部)です。
収縮期像と拡張期像の比較
2枚を比べると、弁の動きからも同定を確かめられます。
- 収縮期像(上段):心電図トレースの右端にQRS波があります。僧帽弁の前尖とBの後尖が近づいて閉じ、左房と左室を仕切っています。
- 拡張期像(下段):前尖が左室側へ大きく振れて、後尖(B)から離れています。僧帽弁が開き、左房と左室が広く通じています。
- 大動脈弁(D)は僧帽弁と逆の動きをします。収縮期に開き、拡張期に閉じます。
僧帽弁の前尖は、大動脈弁の付け根と線維性につながっています(大動脈・僧帽弁連続)。そのため長軸像では、左房・僧帽弁・左室・大動脈弁・大動脈が1枚に並びます。この並びを覚えておくと、ラベルの位置だけで迷わずに済みます。
臨床での意味
TEEは、経胸壁では見えにくい後方の構造を高い分解能で観察できます。代表的な目的は次のとおりです。
- 左心耳の血栓を調べる(心房細動の除細動やアブレーションの前)
- 感染性心内膜炎の疣腫や弁輪部膿瘍を探す
- 人工弁の機能不全を評価する
- 僧帽弁形成術の前に弁の形態を評価する
- 大動脈解離を診断する
- 手術中に心機能をモニターする
選択肢の確認
a Aは右心房である。:Aは扇の頂点の直下にあります。プローブに最も近く、僧帽弁を通って左室とつながる腔なので左心房です。右心房は左房より前方の右側にあり、三尖弁を通って右室とつながります。この長軸像には描出されていません。TEEで右房を見るには、中部食道四腔像や上下大静脈を描出する断面を使い、そこでも右房は左房より奥(画面の下方)に映ります。
b Bは僧帽弁である。:正答。Bの矢印は、左房(A)と左室(C)の境にある弁尖を指しています。左房と左室の間の弁なので僧帽弁です。画面左側にあるこの弁尖は後尖です。収縮期像では前尖と合わさって閉じ、拡張期像では前尖が左室側へ開いて両尖が離れています。
c Cは左心室である。:正答。Cは僧帽弁を越えた先に広がる大きな心腔です。その流出路は大動脈弁(D)を通って大動脈(E)へつながります。左房から血液を受け、大動脈へ送り出す腔なので左心室です。
d Dは肺動脈弁である。:Dの矢印は、左室流出路から上行大動脈(E)へ出る位置にある弁を指しています。左室と大動脈の間の弁なので大動脈弁です。肺動脈弁は右室流出路と肺動脈の間にあり、左室とはつながりません。TEEでは右室流出路や肺動脈を描出する別の断面で観察します。
e E は左心房である。:Eは大動脈弁(D)を越えた先の管腔で、上行大動脈(大動脈基部)です。左心房は扇の頂点直下のAです。AもEもプローブに近い上方の無エコー腔なので、取り違えやすいところです。左房は僧帽弁で左室につながり、大動脈は大動脈弁で左室につながる、という点で区別します。
覚えるポイント
- TEEでは扇の頂点(画面上端)がプローブ、つまり食道の位置です。その直下の心腔は左心房です。
- 中部食道長軸像(130°前後)では、上から左房→僧帽弁→左室と並び、左室流出路→大動脈弁→上行大動脈と続きます。TTEの傍胸骨長軸像を上下逆にした形です。
- 心腔は「どの弁を通ってどこにつながるか」で同定します。左房−僧帽弁−左室−大動脈弁−大動脈の順です。
- 収縮期は僧帽弁が閉じて大動脈弁が開きます。拡張期は僧帽弁が開いて大動脈弁が閉じます。時相は心電図のQRS波の位置で確かめます。
- TEEが得意なのは後方の構造です。左心耳血栓、疣腫・弁輪部膿瘍、人工弁、僧帽弁の形態、大動脈解離の評価に使います。
