117C8|第117回 医師国家試験 過去問

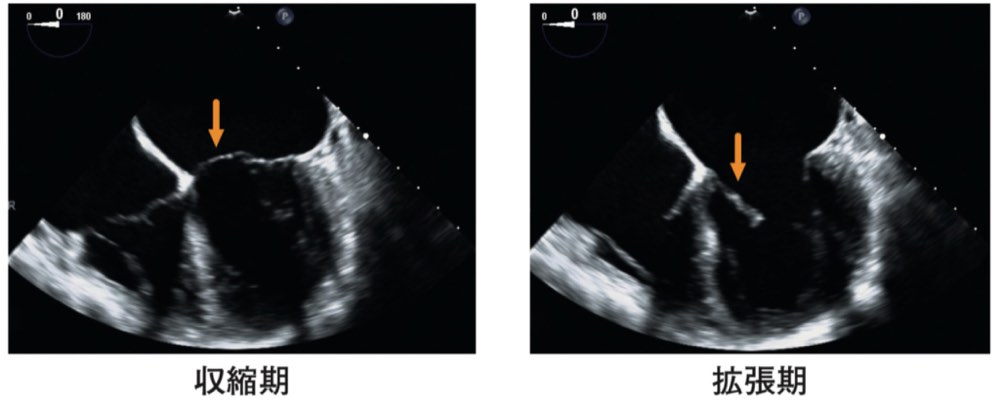

経食道心エコー図(A、B)を別に示す。 矢印の構造物として正しいのはどれか。

117C8の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解a

正答

a 僧帽弁

この問題のポイント

経食道心エコー図で、矢印が示す構造物を同定する問題です。経食道心エコーでは、探触子のすぐ前にある左房が画面の上端に写ります。矢印の構造物は左房と左室の境にあり、収縮期に閉じて拡張期に開いています。決め手は、**位置(左房と左室の間)と開閉の時相(房室弁の動き)**の2点です。この2点から僧帽弁と判断します。

解説

経食道心エコー図の向きをつかむ

経食道心エコー〈TEE:transesophageal echocardiography〉では、食道に入れた探触子で心臓を背側から観察します。食道は左房のすぐ後ろにあります。そのため、扇形の頂点(画面上端)のすぐ下に左房が写ります。経胸壁心エコーの心尖部四腔像とは上下が逆で、心房が上、心尖が下になります。

両方の画像の左上には「0」の表示と、0〜180の目盛りがあります。これは走査面の角度が0°であることを示します。食道中部で角度0°の断面は中部食道四腔像で、4つの心腔を一度に観察できます。

画像の読み取り

  • 扇形の上部中央にある大きな無エコー域:探触子に最も近い腔なので、左房です。
  • その下方の大きな無エコー域:左房から血液を受け取る左室です。
  • 画面左上から中央へ斜めに走る線状の高輝度構造:左房と左側の腔(右房)を隔てる心房中隔です。
  • 画面の左側:患者の右側にあたり、右房・右室と三尖弁が写る側です。
  • 収縮期の画像の矢印:左房と左室の境目で、閉じた弁尖が帯状に横たわっています。
  • 拡張期の画像の矢印:同じ部位の弁尖が、左室の側へ向かって開いています。

動きから弁の種類を決める

心臓の弁は、開くタイミングで2つの群に分かれます。

  • 房室弁(僧帽弁・三尖弁):拡張期に開いて心房から心室へ血液を通し、収縮期に閉じて逆流を防ぎます。
  • 半月弁(大動脈弁・肺動脈弁):収縮期に開いて心室から大血管へ血液を送り、拡張期に閉じます。

矢印の構造物は収縮期に閉じ、拡張期に開いています。この動きは房室弁に一致します。

位置から左右を決める

房室弁のうち、左房と左室の間にあるのが僧帽弁です。右房と右室の間にあるのが三尖弁です。矢印の構造物は、探触子のすぐ下の左房と、その下の左室の間にあります。したがって僧帽弁です。

臨床での意味

経食道心エコーでは、僧帽弁は探触子に近く、肺や肋骨にも遮られません。そのため、経胸壁心エコーより鮮明に描出されます。この特長は、僧帽弁逸脱や僧帽弁閉鎖不全症の形態評価、手術やカテーテル治療の計画、感染性心内膜炎の疣腫の検索に生かされます。経胸壁では見えにくい左心耳の血栓の評価にも用いられます。

選択肢の確認

a 僧帽弁:正答。矢印の構造物は、探触子直下の左房と下方の左室の間にあります。収縮期に閉じ、拡張期に左室側へ開く動きも房室弁に一致します。

b 三尖弁:三尖弁も、収縮期に閉じて拡張期に開く房室弁です。しかし位置は右房と右室の間です。この断面では画面の左側(患者の右側)に写り、探触子直下の左房には面しません。僧帽弁と動きが同じなので、どの腔の間にあるかで区別します。

c 大動脈弁:大動脈弁は、左室と上行大動脈の間にある半月弁です。収縮期に開き、拡張期に閉じます。矢印の構造物は開閉の時相がこれと逆で、左房に面しています。経食道心エコーで大動脈弁を見るときは、走査面の角度を変えた大動脈弁の短軸像や長軸像を用います。

d 肺動脈弁:肺動脈弁は、右室流出路と肺動脈の間にある半月弁で、収縮期に開きます。矢印の構造物は収縮期に閉じているので、時相が合いません。肺動脈弁は心臓の前方にあって食道から遠く、0°の四腔像では通常描出されません。

e 心房中隔:心房中隔は左房と右房を隔てる壁です。弁ではないので、心周期に合わせて開閉しません。この画像では、画面左上から斜めに走る線状の高輝度構造が心房中隔に当たります。矢印の構造物は左房と左室の境にあり、時相で形を変えるので別の構造です。なお、経食道心エコーは心房中隔欠損や卵円孔開存の評価には優れています。

覚えるポイント

  • 経食道心エコーでは、探触子に最も近い左房が画面の上端に写ります。経胸壁の心尖部四腔像とは上下が逆です。
  • 房室弁(僧帽弁・三尖弁)は拡張期に開いて収縮期に閉じます。半月弁(大動脈弁・肺動脈弁)はその逆です。
  • 弁は「どの腔とどの腔の間にあるか」と「いつ開くか」の2点で同定します。左房と左室の間にあるのは僧帽弁です。
  • 中部食道0°の断面は四腔像です。4つの心腔、僧帽弁、三尖弁、心房中隔が一度に見えます。
  • 経食道心エコーが特に役立つのは、僧帽弁の形態評価、疣腫の検索、左心耳血栓の評価、心房中隔欠損・卵円孔開存の評価です。
