73PM28｜第73回 診療放射線技師国家試験 過去問

正答

2

この問題のポイント

心筋極座標表示は中心が心尖、外周が心基部で、標準表示の上方は前壁です。

解説

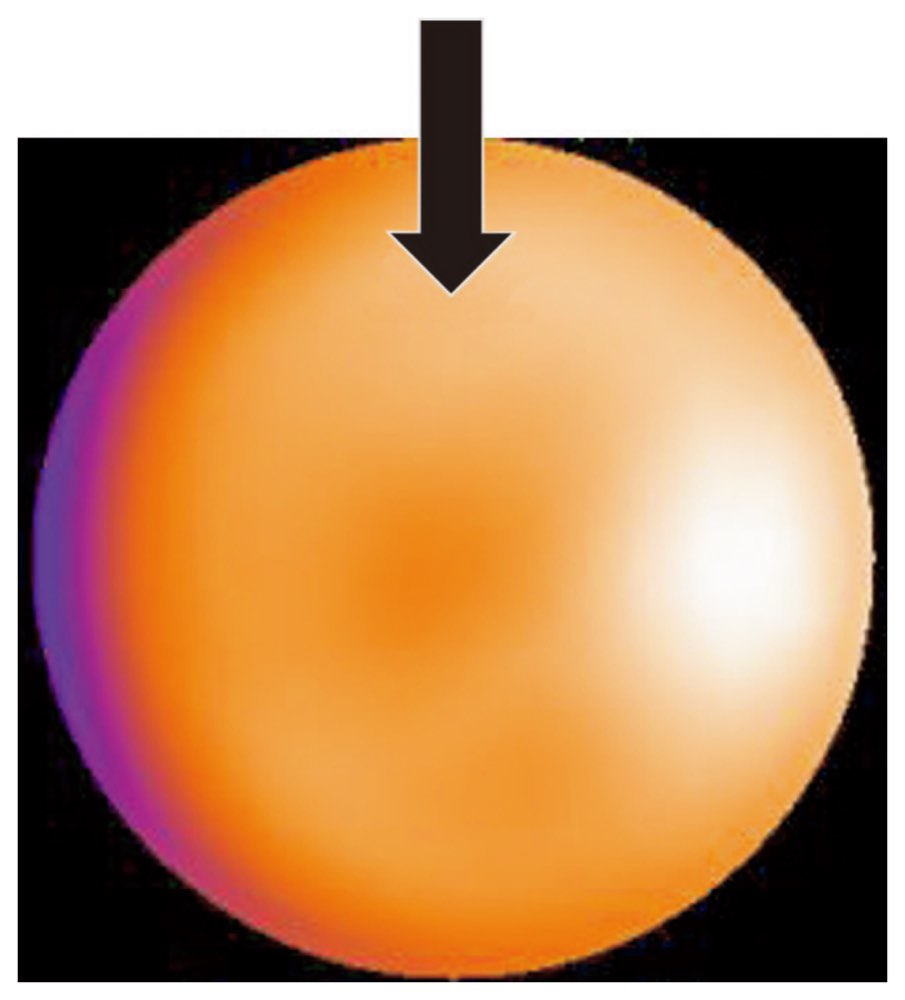

公式図の矢印はブルズアイ上部の心基部側を指しています。左室心筋極座標表示では上が前壁、下が下壁、左右が中隔壁・側壁に対応します。また、中心は心尖部、外周は心基部を示します。したがって矢印は前壁の心基部寄りを示します。

選択肢の確認

1

1．下 壁

判定：正答ではない（記述は誤り）。 下壁は極座標表示の下方に配置され、図上部の矢印部ではありません。

2

2．前 壁

判定：正答（記述は正しい）。 矢印は極座標表示の12時方向にあり、左室前壁の心基部寄りに対応します。

3

3．側 壁

判定：正答ではない（記述は誤り）。 側壁は極座標表示の側方にあり、図の12時方向とは異なります。

4

4．中 隔

判定：正答ではない（記述は誤り）。 中隔壁も極座標表示の側方に位置し、上方中央の矢印部ではありません。

5

5．心尖部

判定：正答ではない（記述は誤り）。 心尖部はブルズアイの中心に表示され、外周寄りの矢印とは位置が異なります。

覚えるポイント

• 極座標表示：中心＝心尖、外周＝心基部、上＝前壁、下＝下壁です。
• 画像上の矢印位置を方位マップに対応させます。
