第75回・2023年

75AM94|第75回 診療放射線技師国家試験 過去問

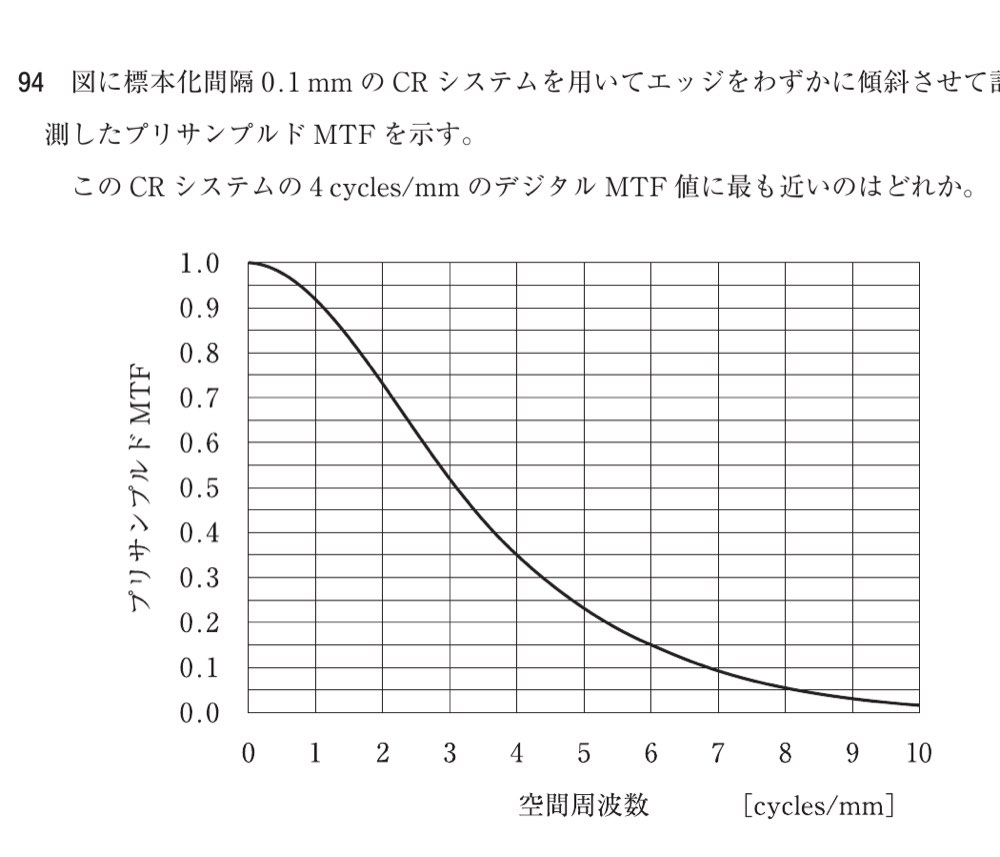

図に標本化間隔0.1 mmのCRシステムを用いてエッジをわずかに傾斜させて計測したプリサンプルドMTFを示す。 このCRシステムの4 cycles/mmのデジタルMTF値に最も近いのはどれか。

75AM94の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2 または 3 または 4 または 5

正答

2.0.22
3.0.35
4.0.46
5.0.50
厚生労働省の公式の取扱いでは、複数の正解があるため、2・3・4・5のいずれか1つを選べば正解として採点されました。選ぶのは1つで、4つを同時に選ぶ問題ではありません。

この問題のポイント

プリサンプルドMTFのグラフから、折り返し(エイリアシング)を含むデジタルMTFを考える問題です。決め手は、4 cycles/mmに、ナイキスト周波数5 cycles/mmを超える6 cycles/mm(=10 − 4)の成分が折り返して重なることです。図の値0.35(4 cycles/mm)と0.15(6 cycles/mm)から、デジタルMTFは位相によって約0.20〜0.50の間で変わります。値が1つに決まらないため、この範囲に入る2〜5はどれも正解になり得ます。

解説

デジタルMTFは、プリサンプルドMTFに折り返しの影響が加わったもので、位相によって値が変わります。2つのMTFの違いを押さえれば、図から値の範囲を求められます。

プリサンプルドMTFとデジタルMTF

プリサンプルドMTF(プリサンプリングMTFとも呼びます)は、標本化(サンプリング)する前の段階のボケを表すMTF〈modulation transfer function:変調伝達関数〉です。イメージングプレート内での光の散乱や、画素の開口による平均化など、標本化の前に起こるボケをすべて含みます。折り返しは含みません。

エッジをわずかに傾けて撮ると、画素の行ごとにエッジと画素の位置関係が少しずつずれます。多くの行のデータを位置の順に並べ直すと、画素間隔より細かい間隔のESF〈edge spread function:エッジ像の信号の分布〉が得られます。これを微分するとLSF〈line spread function:線広がり関数〉になり、フーリエ変換して規格化するとMTFになります。細かい間隔のデータなので折り返しがほとんど起こらず、位相によらない1本の曲線が得られます。ナイキスト周波数を超える周波数まで求められるのも特徴です。スリットをわずかに傾ける斜めスリット法も、同じ考え方です。

デジタルMTFは、標本化したあとの画像から、画素間隔のデータのまま求めるMTFです。エッジやスリットを画素の並びと平行に置いて測ると、ナイキスト周波数を超える成分が低い周波数側へ折り返して加わります。その加わり方は、エッジやスリットと標本点(画素)の位置関係、つまり位相で変わります。このため、デジタルMTFはプリサンプルドMTFより高くなることも低くなることもあります。画素の開口の効果(開口のMTF)はどちらにも含まれているので、図の値に開口のMTFを改めて掛けたり割ったりはしません。両者の違いを生むのは折り返しです。

この違いは実際の画像にも現れます。ナイキスト周波数に近い細かい周期の構造は、画素との位置関係によってコントラストが変わって見えます。ナイキスト周波数を超える成分は、実際にはない低い周波数の縞(モアレ)として現れることもあります。CRで静止グリッドを使ったときのモアレは、その代表例です。装置の解像特性を比べるときは、位相に左右されないプリサンプルドMTFを使います。

画像の見方

縦軸はプリサンプルドMTF(0.0〜1.0、横線は0.05ごと)、横軸は空間周波数(0〜10 cycles/mm、縦線は1 cycles/mmごと)です。

  • 曲線は0 cycles/mmの1.0から滑らかに下がり、1 cycles/mmで約0.92、3 cycles/mmで約0.52です。
  • 4 cycles/mmでは0.35の横線とほぼ重なり、約0.35です。
  • 5 cycles/mmで約0.23です。6 cycles/mmでは0.15の横線とほぼ重なり、約0.15です。10 cycles/mmではほぼ0(約0.02)です。
  • 横軸はナイキスト周波数(5 cycles/mm)の2倍まで描かれています。傾けたエッジで細かい間隔のデータを得たプリサンプルドMTFだから描ける範囲です。
  • 5 cycles/mmを超えてもMTFが残っていることが、折り返しの原因になります。

計算

以下、空間周波数f(cycles/mm)でのプリサンプルドMTFをMTF(f)と書きます。

  • 標本化周波数は 1 ÷ 0.1 mm = 10 cycles/mm で、1 mmあたりの標本点の数です。
  • ナイキスト周波数はその半分の 1 ÷(2 × 0.1 mm)= 5 cycles/mm で、正しく表せる周波数の上限です。
  • 4 cycles/mmに折り返してくるのは、10 − 4 = 6 cycles/mmの成分です。6 cycles/mmの波は、1画素(0.1 mm)ごとに0.6周期進みます。標本点で見ると0.4周期ずつ戻る波と同じ値になり、4 cycles/mmの成分と区別できません。
  • 図から、MTF(4) ≈ 0.35、MTF(6) ≈ 0.15です。
  • 2つの成分が同じ向き(同位相)で重なると足し算になり、0.35 + 0.15 = 0.50(最大)です。
  • 逆向き(逆位相)で重なると引き算になり、0.35 − 0.15 = 0.20(最小)です。
  • その間の位相では、2つの成分の位相差をθとして √(0.35² + 0.15² + 2 × 0.35 × 0.15 × cos θ) になります。長さ0.35と0.15の矢印を角度θで足し合わせた長さ、という意味です。θ = 90°なら √(0.1225 + 0.0225) = √0.145 ≈ 0.38です。

14 cycles/mm(10 + 4)など、さらに高い周波数からの折り返しもあります。しかし図の傾向から値はごく小さく、結果はほとんど変わりません。

選択肢との対応

4 cycles/mmのデジタルMTFは、位相によって約0.20〜0.50の範囲で変わります。どの位相を想定するかで、「最も近い」選択肢が変わります。

  • 0.22は、逆位相に近い場合の値(最小の約0.20)に最も近い選択肢です。
  • 0.35は範囲のほぼ中央で、位相についてならした平均(約0.37)にも最も近い値です。
  • 0.46は同位相に近い場合、0.50は同位相の場合の値です。
  • 0.15は最小の約0.20より小さく、どの位相を想定しても最も近い値にはなりません。

厚生労働省は、複数の正解があるとして2〜5のいずれを選んでも正解としました。位相で値が変わるというデジタルMTFの性質は、この取扱いとよく合います。

選択肢の確認

1.0.15:該当しません。どの位相を想定しても、4 cycles/mmのデジタルMTFに最も近い値にはなりません。0.15は、図の6 cycles/mmのプリサンプルドMTF、つまり4 cycles/mmへ折り返してくる成分の大きさです。デジタルMTFは4 cycles/mmの成分0.35にこの成分が重なった値なので、打ち消し合う場合でも約0.20(0.35 − 0.15)を下回りません。折り返す側の周波数の値を、そのまま答えと取り違えないようにします。正解として扱われなかった唯一の選択肢です。

2.0.22:正答です。2つの成分が逆位相で重なり、打ち消し合う場合の値 0.35 − 0.15 = 0.20 に最も近い選択肢です。折り返しによって、デジタルMTFがプリサンプルドMTFより低くなる側の値に当たります。

3.0.35:正答です。厚生労働省の取扱いで正解とされました。図から読んだ4 cycles/mmのプリサンプルドMTFそのものの値で、デジタルMTFが位相で変わる範囲(約0.20〜0.50)のほぼ中央にあります。位相についてならした平均は約0.37で、選択肢の中では0.35が最も近くなります。ただし、プリサンプルドMTFとデジタルMTFは定義が違い、値がいつも一致するわけではありません。

4.0.46:正答です。厚生労働省の取扱いで正解とされました。2つの成分が同位相に近い向きで重なると、デジタルMTFは0.35より大きくなり、位相差θが約50°のときに0.46前後になります。範囲(約0.20〜0.50)の中に入る値です。

5.0.50:正答です。厚生労働省の取扱いで正解とされました。2つの成分が同位相で重なり、足し合わされる場合の値 0.35 + 0.15 = 0.50 で、範囲の最大値に当たります。折り返しによって、デジタルMTFがプリサンプルドMTFを上回る例です。

覚えるポイント

  • プリサンプルドMTFは、標本化前のボケ(画素の開口を含む)を表し、折り返しを含まず位相によりません。エッジやスリットをわずかに傾け、細かい間隔のデータを合成して求めるので、ナイキスト周波数を超えても描けます。
  • デジタルMTFは、標本化後の画像で求めるMTFで、折り返しを含みます。位相(被写体と標本点の位置関係)で値が変わり、プリサンプルドMTFより高くも低くもなります。
  • 標本化間隔Δxのとき、標本化周波数は1/Δx、ナイキスト周波数は1/(2Δx)です。0.1 mmなら10 cycles/mmと5 cycles/mmです。
  • ナイキスト周波数から標本化周波数までの周波数fの成分は、「標本化周波数 − f」の位置に折り返します(本問では6 → 4 cycles/mm)。
  • ナイキスト周波数より低い周波数uのデジタルMTFは、MTF(u)と折り返し成分MTF(標本化周波数 − u)の差から和までの間で変わります。本問は0.35 ± 0.15で、約0.20〜0.50です。
