第76回・2024年
76AM88|第76回 診療放射線技師国家試験 過去問

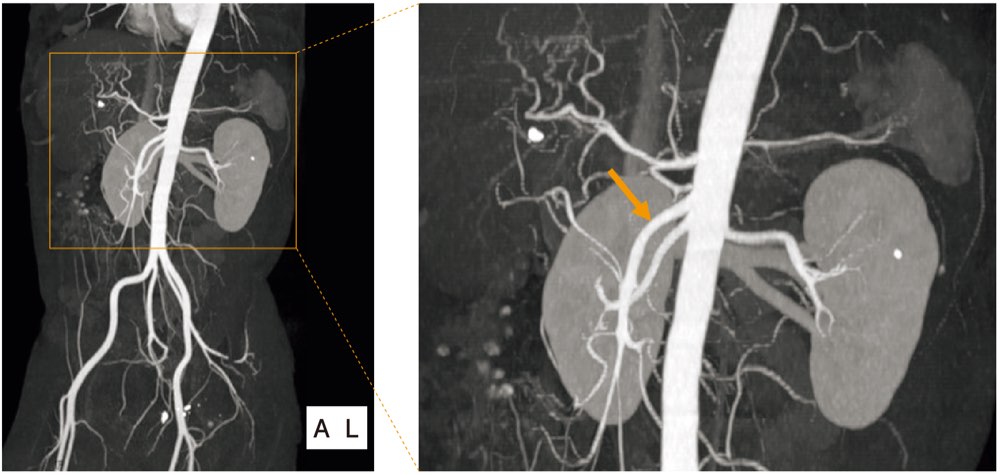

腹部造影 CT の MIP 像を別に示す。 矢印で示すのはどれか。

解答・解説を見る
正解5
正答
5.上腸間膜動脈

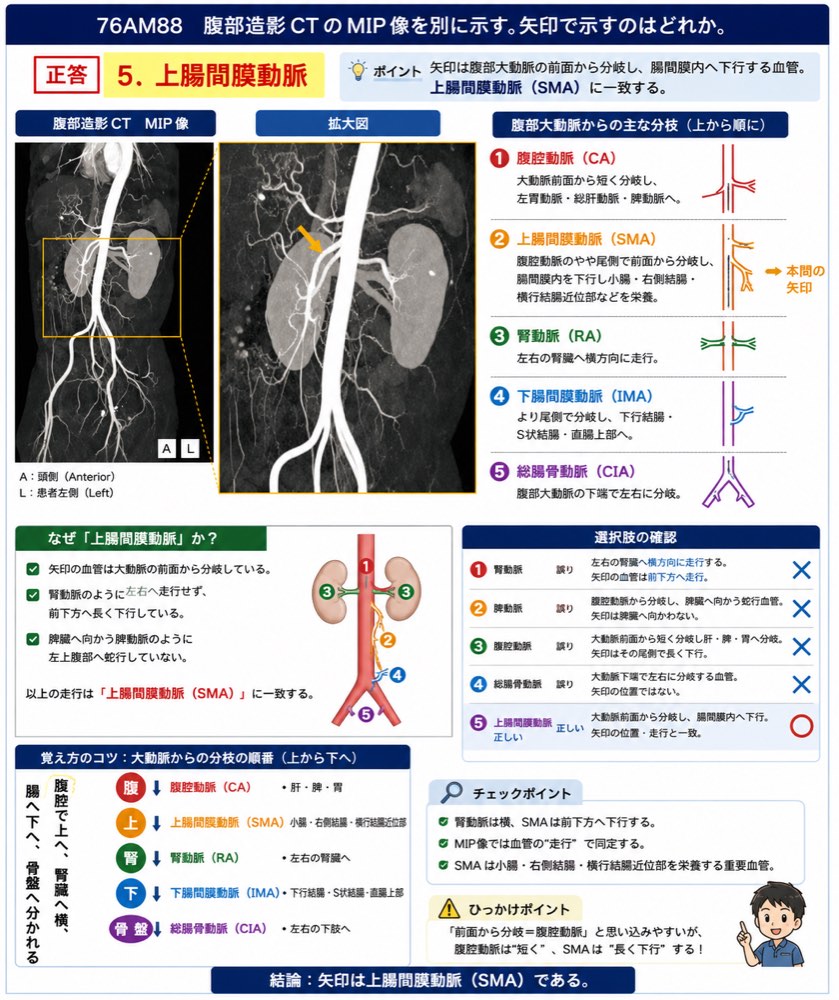

この問題のポイント
腹部造影 CT の MIP〈maximum intensity projection:最大値投影〉像で、腹部大動脈の分枝を見分ける問題です。決め手は、矢印の血管が大動脈の前面から、腹腔動脈のすぐ尾側で出て、大動脈に沿って下へ長く走り、腸へ向かう細い枝を多数出していることです。前面から出る太い枝は腹腔動脈と上腸間膜動脈で、短い幹ですぐ分かれて上腹部の臓器へ向かうのが腹腔動脈、下へ長く伸びるのが上腸間膜動脈です。
解説
MIP 像の性質
MIP は、投影する方向の線上にある画素のうち、最も高い CT 値だけを選んで2次元に表示する方法です。造影剤で満たされた血管は CT 値が高いので、血管の走行を1枚の画像で追えます。骨や石灰化のように CT 値の高い構造も、同じく白く写ります。
一方で、MIP では奥行きの情報が失われ、手前と奥の構造が重なって見えます。そのため、大動脈の真正面から出る枝は、正面から見ると大動脈と重なって見分けにくくなります。MIP は投影の向きを自由に変えられるので、斜めや側面から見て、枝を大動脈から離して表示します。
画像の見方
- 右下の「A」「L」は方向の表示です。画像の向かって左が前方(anterior)、向かって右が患者の左(left)にあたり、正面から少し回した斜めの像と読めます。このため、大動脈の前面から出る枝は、大動脈の向かって左側にずれて見えます。
- 中央を縦に走る最も太い白い血管が腹部大動脈です。左の全体像では、枠の下端付近で左右の総腸骨動脈に分かれ、骨盤の方向へ伸びています。
- 大動脈の両側にある灰色の楕円形の臓器が腎臓です。向かって右の腎臓(患者の左腎)には、大動脈の側面から横向きに出た左腎動脈が腎門へ入り、枝分かれしています。向かって右上の灰色の臓器は脾臓です。
- 矢印より頭側では、大動脈から出た枝が、向かって左上の肝臓の方向と、右上の脾臓の方向へ分かれていきます。これが腹腔動脈の系統です。
- 矢印の血管は、その少し尾側で大動脈の向かって左側、つまり前面から出ています。出てすぐ下へ曲がり、大動脈とほぼ平行に尾側へ走りながら細い枝を何本も出します。向かって左の腎臓の影と重なりますが、腎門には入らず、腎臓の下端より下まで続いています。
前面から出る、腹腔動脈のすぐ下で出る、下へ長く伸びて腸へ向かう枝を多数出す。この3点がそろうのは上腸間膜動脈です。腎臓と重なって見えるのは、腎臓より前方を走る血管が投影で重なっているためです。
腹部大動脈の主な分枝
上から順に整理します。高さは椎体のおおよその目安です。
- 腹腔動脈:第12胸椎付近で前面から出る短い幹です。左胃動脈・総肝動脈・脾動脈に分かれ、胃・肝臓・脾臓・膵臓・十二指腸の一部を栄養します。
- 上腸間膜動脈〈SMA:superior mesenteric artery〉:第1腰椎付近、腹腔動脈のすぐ下で前面から出ます。膵臓の後ろを通って腸間膜の中を下行し、空腸・回腸、盲腸、上行結腸、横行結腸の右側(口側)を栄養します。大動脈との間を、左腎静脈と十二指腸水平部が通ります。
- 腎動脈:上腸間膜動脈のすぐ下で、大動脈の左右の側面から出て腎門へ向かいます。右腎動脈は下大静脈の後ろを通ります。
- 下腸間膜動脈:第3腰椎付近で前面のやや左から出る細い枝です。横行結腸の左側、下行結腸、S状結腸、直腸上部を栄養します。
- 総腸骨動脈:第4腰椎付近で大動脈が左右に分かれたものです。骨盤と下肢の方向へ向かいます。
前面から出る枝(腹腔動脈・上腸間膜動脈・下腸間膜動脈)は消化管へ、側面から対になって出る枝(腎動脈など)は左右の臓器へ向かう、と出る向きで整理すると見分けやすくなります。上腸間膜動脈閉塞症などの腸管虚血を造影 CT で評価するときも、この血管を起始部から末梢まで追って確かめます。
選択肢の確認
1.腎動脈:誤りです。腎動脈は大動脈の左右の側面から出て、横向きに腎門へ向かいます。この画像でも、大動脈の向かって右側から患者の左腎の腎門へ横に走る左腎動脈が見えます。矢印の血管は前面から出て下へ長く走り、腎臓の影と重なっても腎門には入らないので、腎動脈ではありません。
2.脾動脈:誤りです。脾動脈は腹腔動脈から分かれ、膵臓の上縁に沿って蛇行しながら左上腹部の脾臓へ向かいます。この画像では、矢印より頭側を向かって右上の脾臓へ横に走る血管がそれにあたります。矢印の血管は大動脈から直接出て尾側へ向かい、脾臓には向かっていません。
3.腹腔動脈:誤りです。腹腔動脈も大動脈の前面から出ますが、短い幹ですぐに左胃動脈・総肝動脈・脾動脈に分かれ、肝臓・脾臓の方向へ向かいます。この画像では、矢印より頭側で肝臓と脾臓へ分かれていく枝の根元がそれにあたります。矢印の血管はそれより尾側から出て下へ長く走るので、腹腔動脈ではありません。「前面から出る枝=腹腔動脈」と決めつけないことが大切です。
4.総腸骨動脈:誤りです。総腸骨動脈は大動脈の終わり(第4腰椎付近)で左右に分かれた血管で、骨盤と下肢の方向へ向かいます。この画像では、左の全体像の枠の下端付近から下に見えています。矢印は腎臓の高さで大動脈から出る枝を指しており、位置がまったく違います。
5.上腸間膜動脈:正答です。腹腔動脈のすぐ尾側で大動脈の前面から出て、大動脈に沿って下行しながら腸へ向かう枝を多数出しています。起始部の位置、走行の向き、枝の出方がすべて上腸間膜動脈に一致します。
覚えるポイント
- 腹部大動脈の分枝は上から、腹腔動脈(第12胸椎付近)→上腸間膜動脈(第1腰椎付近)→腎動脈→下腸間膜動脈(第3腰椎付近)→総腸骨動脈への分岐(第4腰椎付近)の順です。
- 前面から出る枝(腹腔動脈・上腸間膜動脈・下腸間膜動脈)は消化管へ向かいます。腎動脈は側面から横向きに出て腎門へ入ります。
- 腹腔動脈は短い幹で、左胃動脈・総肝動脈・脾動脈に分かれます。上腸間膜動脈はそのすぐ下から出て、腸間膜の中を下へ長く走ります。
- 上腸間膜動脈は空腸・回腸から横行結腸の右側まで、下腸間膜動脈は横行結腸の左側から直腸上部までを栄養します。
- MIP は投影方向の最大 CT 値を表示します。血管の走行を追いやすい反面、奥行きの情報がなく、前後に重なる構造は投影の向きを変えて見分けます。
