78AM13|第78回 診療放射線技師国家試験 過去問

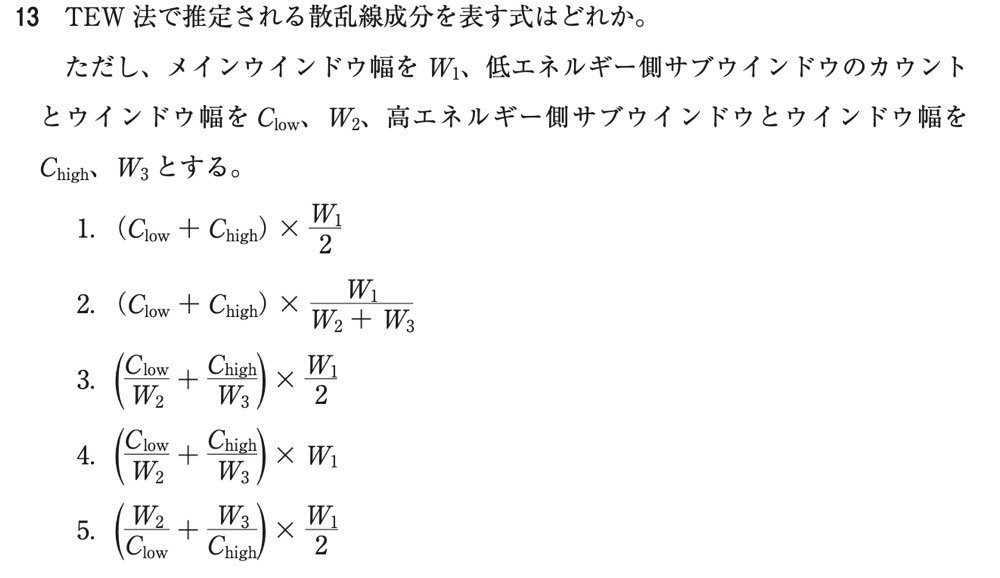

TEW 法で推定される散乱線成分を表す式はどれか。 ただし、メインウインドウ幅を W1、低エネルギー側サブウインドウのカウントとウインドウ幅を Clow、W2、高エネルギー側サブウインドウのカウントとウインドウ幅を Chigh、W3 とする。

解答・解説を見る
正解3
正答
3.(Clow/W2 + Chigh/W3)× W1/2
この問題のポイント
TEW法(triple energy window法:3エネルギーウインドウ法)で散乱線成分を推定する式を問う問題です。決め手は次の考え方です。まず、サブウインドウのカウントを幅で割り、カウント密度(1 keVあたりのカウント)にします。次に、メインウインドウ両端の密度を直線で結び、できる台形の面積を散乱線成分とします。「(上底+下底)×高さ÷2」の形になっている選択肢3が正答です。
解説
TEW法の目的
TEW法は、光電ピークのウインドウに混入した散乱線を推定して差し引く方法です。ガンマカメラのエネルギー分解能には限界があります。そのため、体内でコンプトン散乱して少しエネルギーを失った光子も、メインウインドウに入ってしまいます。散乱光子は本来の発生位置とは違う方向から入射します。その結果、画像のコントラストと定量性が低下します。
TEW法では、次の3つのエネルギーウインドウで同時に収集します。
- メインウインドウ(幅W1):光電ピークに設定します(例:⁹⁹ᵐTcの140 keV)。
- 低エネルギー側サブウインドウ(幅W2、カウントClow):メインウインドウの下端に接して置く、数keV程度の狭いウインドウです。
- 高エネルギー側サブウインドウ(幅W3、カウントChigh):メインウインドウの上端に接して置く、狭いウインドウです。
式の組み立て
エネルギースペクトルの横軸はエネルギー、縦軸は1 keVあたりのカウントです。メインウインドウに含まれる散乱線のカウントは、この幅の中で散乱線スペクトルの下にある面積に当たります。
- 手順1:Clow÷W2 と Chigh÷W3 を求めます。この2つは、メインウインドウの下端と上端での散乱線スペクトルの高さ(カウント密度)を表します。サブウインドウは狭いので、その平均の密度を端の高さとみなせます。
- 手順2:メインウインドウ内の散乱線スペクトルを、この2点を結ぶ直線で近似します。散乱線成分は、平行な2辺がClow/W2とChigh/W3、幅がW1の台形の面積になります。
- 手順3:台形の面積は(上底+下底)×高さ÷2 です。よって、散乱線成分 Cscatter =(Clow/W2 + Chigh/W3)× W1 ÷ 2 です。
- 手順4:一次光子(散乱していない光子)のカウントは、メインウインドウの全カウントCmainから差し引いて求めます。Cprimary = Cmain − Cscatter です。
単位で検算する
式が正しいかどうかは、単位(次元)でも確かめられます。カウント密度(カウント÷keV)に幅(keV)を掛けると、カウントになります。散乱線成分はカウントなので、計算結果がカウントにならない式は誤りです。選択肢1(カウント×keV)と選択肢5(keV²÷カウント)は、この時点で除外できます。選択肢2と4は単位はカウントになります。しかし、平均の取り方や係数がTEW法の式と違います。
臨床での位置づけ
TEW法は、投影データの画素ごとに散乱線を推定して差し引きます。そのため、部位によって散乱線の量が違っても対応できます。高エネルギー側のサブウインドウも使うので、より高いエネルギーの光子による散乱線(ダウンスキャッタ)の混入も見積もれます。¹²³Iの高エネルギー光子の影響や、²⁰¹Tlと⁹⁹ᵐTcの2核種同時収集が代表例です。⁹⁹ᵐTcだけの検査では、高エネルギー側のカウントはごくわずかです。そのため、Chighを0とみなして三角形で近似することもあります。一方、狭いサブウインドウはカウントが少ないので、差し引くと統計雑音が増えます。
選択肢の確認
1.(Clow + Chigh)× W1/2:誤りです。サブウインドウのカウントを幅W2、W3で割っていないので、カウント密度になっていません。結果の単位はカウント×keVで、散乱線のカウントを表しません。この式では、サブウインドウ幅を広げただけで散乱線の推定値が大きくなってしまいます。正しくは、各カウントを幅で割ってから平均します。
2.(Clow + Chigh)× W1/(W2 + W3):誤りです。この式は、2つのサブウインドウのカウントを合算し、合計の幅で割っています。これは、2つのカウント密度を各ウインドウの幅で重み付けした平均です。そのため、W2とW3が違うと、幅の広いウインドウの値に偏ります。TEW法は、両端の高さを同じ重みで平均する台形近似です。W2=W3のときだけ選択肢3と同じ値になりますが、幅を別々に定義した一般形の式としては誤りです。
3.(Clow/W2 + Chigh/W3)× W1/2:正答です。低エネルギー側のカウント密度Clow/W2と、高エネルギー側のカウント密度Chigh/W3を平均しています。その平均にメインウインドウ幅W1を掛けています。両端の高さを直線で結んだ台形の面積に当たり、TEW法の散乱線推定式そのものです。
4.(Clow/W2 + Chigh/W3)× W1:誤りです。2つのカウント密度の和にW1を掛けており、平均をとるための「÷2」がありません。台形の面積の公式で÷2を忘れた形です。散乱線成分を2倍に過大評価するので、一次光子のカウントまで差し引いてしまいます。
5.(W2/Clow + W3/Chigh)× W1/2:誤りです。カウントと幅の分子と分母が逆になっています。足しているのはカウント密度の逆数(1カウントあたりのエネルギー幅)です。結果の単位はkeV²÷カウントで、カウントになりません。散乱線のカウントが多いほど推定値が小さくなるという矛盾も生じます。
覚えるポイント
- TEW法の散乱線成分は「(Clow/W2 + Chigh/W3)× W1 ÷ 2」です。台形の面積「(上底+下底)×高さ÷2」と同じ形です。
- サブウインドウのカウントは、幅で割ってカウント密度にしてから使います。2つの密度は同じ重みで平均します。
- 単位で検算できます。カウント密度(カウント÷keV)×幅(keV)=カウントです。
- 一次光子のカウントは、メインウインドウのカウントから推定散乱線成分を引いて求めます。補正するとコントラストと定量性は向上しますが、統計雑音は増えます。
- DEW法(dual energy window法)は、低エネルギー側の1つのウインドウのカウントに係数kを掛けて散乱線を推定します。TEW法は、両側のサブウインドウを使って画素ごとに推定します。
- 散乱線補正と減弱補正(Chang法やCTを使う補正)は、別々の補正です。
