78AM26|第78回 診療放射線技師国家試験 過去問

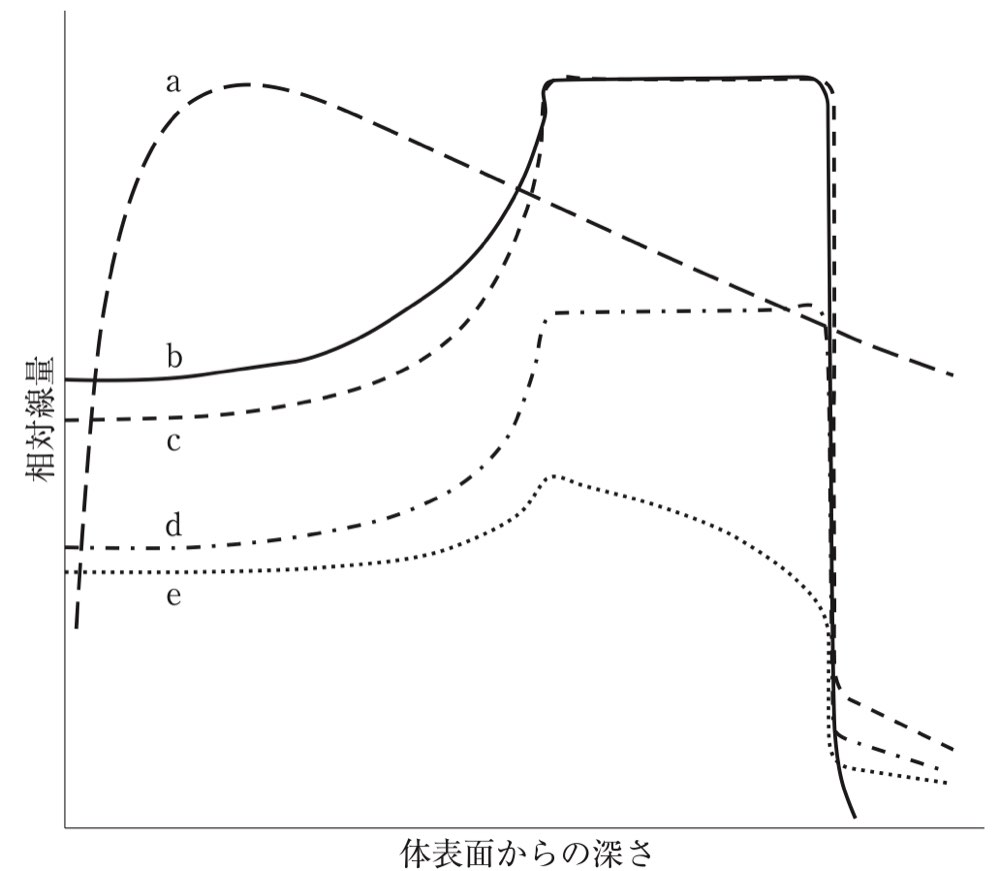

放射線治療時の深部線量分布を図に示す。 図の a から e の線量分布のうち炭素線の物理線量分布を示すのはどれか。

解答・解説を見る
正解5
正答
5.e
この問題のポイント
X線・陽子線・炭素線の深部線量分布を形で見分ける問題です。炭素線では、物理線量とRBE(生物学的効果比)で重み付けした線量の形が違うことも問われています。決め手は2つあります。1つは、飛程の先に核破砕片による線量の尾引きがあることで、これで炭素線と分かります。もう1つは、炭素線では深部ほどRBEが大きくなるため、物理線量が深部に向かって下がることです。この2つを両方満たすのはeだけです。

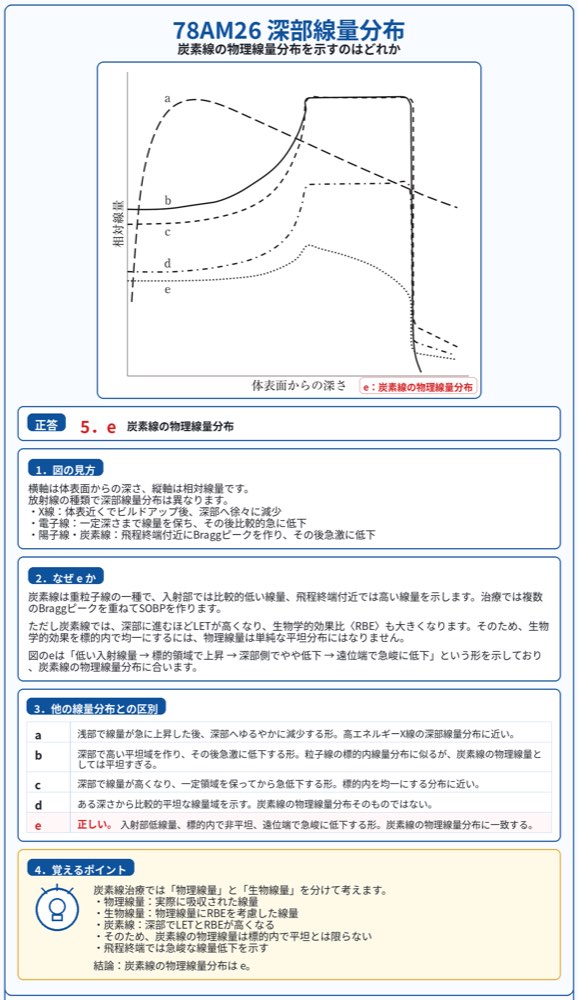

解説
図の見方
横軸は体表面からの深さ、縦軸は相対線量です。5本の曲線は、形から次のように読み分けられます。
- a(長い破線):浅い深さで最大になり、その後はゆるやかに減り続けます。飛程の終わりがないので、高エネルギーX線の分布です。
- b(実線):深部に平坦な高線量域があり、終端で急に落ちてほぼ0になります。この平坦部をSOBP〈spread-out Bragg peak:拡大ブラッグピーク〉といいます。bには尾引きがないので、陽子線の分布です。
- c(短い破線):bと同じ高さで平坦なSOBPを持ちます。入射部の線量はbより低く、終端の先に尾引きが残ります。炭素線の臨床線量(RBEで重み付けした線量)です。
- d(一点鎖線):cと同じ形で、高さはcの約3分の2です。炭素線の生物線量(細胞実験から求めたRBEで重み付けした線量)と読み取れます。
- e(点線):入射部は低く、SOBPの入口で最大になります。その後は深部に向かって下がり、終端の先に尾引きがあります。炭素線の物理線量です。
炭素線の物理線量が平坦にならない理由
炭素線では、SOBPの深い側ほどLET〈linear energy transfer:線エネルギー付与〉が高くなります。深い側には、飛程の終端に近く、速度が落ちた粒子が多く集まるからです。一方、浅い側には、まだ速く、LETの低いまま通過していく粒子が多く混ざります。
LETがおよそ100 keV/μmまでの範囲では、LETが高いほどRBEは大きくなります。そのため、同じ物理線量でも深い側ほど細胞を強く殺します。腫瘍全体で細胞の生存率をそろえるには、深い側ほど物理線量を下げる必要があります。その結果、RBEで重み付けした線量(c)は平坦になります。一方、物理線量(e)は深部に向かって下がる、傾いた形になります。
陽子線は、臨床ではRBEを深さによらず1.1として扱います。そのため、物理線量のSOBPをそのまま平坦に作るので、bの形になります。
尾引き(テール)の意味
炭素イオンは体内で原子核反応を起こし、より軽い核破砕片に壊れます。軽い破砕片は炭素イオンより飛程が長いため、ブラッグピークより深い位置にも少し線量を与えます。これが、c・d・eの終端の先に残る尾引きです。陽子線では入射粒子が壊れて長い飛程の粒子を作ることがありません。だから、bは終端でほぼ0まで落ちます。
臨床との関係
炭素線治療の処方線量は、物理線量(Gy)ではなく、RBEで重み付けしたGy(RBE)(以前はGyE)で表します。一方、電離箱などの線量計で測れるのは物理線量です。このため、炭素線のSOBPを水ファントムで測ると、eのように深部へ下がる分布になります。これは装置の異常ではなく、設計どおりの分布です。
HIMAC(放射線医学総合研究所の重粒子線治療装置)で確立された方法では、次の手順で臨床線量を求めます。まず、培養細胞(HSG細胞)の生存率から生物線量を求めます。次に、それに係数約1.46を掛けて臨床線量とします。図でcの高さがdの約1.5倍なのは、この関係に対応すると考えられます。
選択肢の確認
1.a:該当しません。浅い深さで線量が最大になり(ビルドアップ)、その後はゆるやかに減り続けます。これは高エネルギーX線の分布で、ブラッグピークも飛程の終端もありません。電子線なら、ある深さで急に落ちたあと、制動放射による低い尾引きが残るはずです。aは最後まで高めの線量でゆるやかに減っていくので、電子線とも区別できます。
2.b:該当しません。平坦なSOBPを持ち、終端で急に落ちてほぼ0になり、尾引きがありません。これは、RBEを一定(1.1)として物理線量を平坦に作る陽子線の分布です。cと形が似ていますが、尾引きがないことと、入射部の線量がcより高いことで区別できます。
3.c:該当しません。SOBPが平坦で、終端の先に尾引きがある炭素線の分布です。ただし、平坦なのはRBEで重み付けした臨床線量(Gy(RBE))の分布だからで、物理線量の分布ではありません。
4.d:該当しません。cと同じ平坦な形で、高さだけがcより低い分布です。平坦な形なので、RBEで重み付けした線量(臨床係数を掛ける前の生物線量)と考えられ、物理線量ではありません。
5.e:正答です。入射部は低く、SOBPの入口で最大となり、深部に向かって物理線量が下がります。終端で急に落ちたあとには、核破砕片による尾引きが残ります。深部ほどRBEが大きい炭素線で生物効果を均一にするため、物理線量を傾けたこの形が、炭素線の物理線量分布です。
覚えるポイント
- 高エネルギーX線は、浅部で線量が最大(ビルドアップ)になり、その後は深さとともにゆるやかに減ります。粒子線のような飛程の終端はありません。
- 陽子線・炭素線は、飛程の終端にブラッグピークを作ります。治療ではピークを重ねてSOBPにします。
- 陽子線はRBEを1.1で一定として扱うため、物理線量のSOBPが平坦です。終端の先に尾引きはありません。
- 炭素線は深部ほどLETとRBEが上がります。そのため、臨床線量(Gy(RBE))を平坦にすると、物理線量は深部に向かって下がります。
- 終端の先の尾引きは、炭素線の核破砕片によるものです。陽子線との見分けの決め手になります。
- 線量計で測るのは物理線量で、炭素線の処方はGy(RBE)(旧GyE)で表します。
