78AM32|第78回 診療放射線技師国家試験 過去問

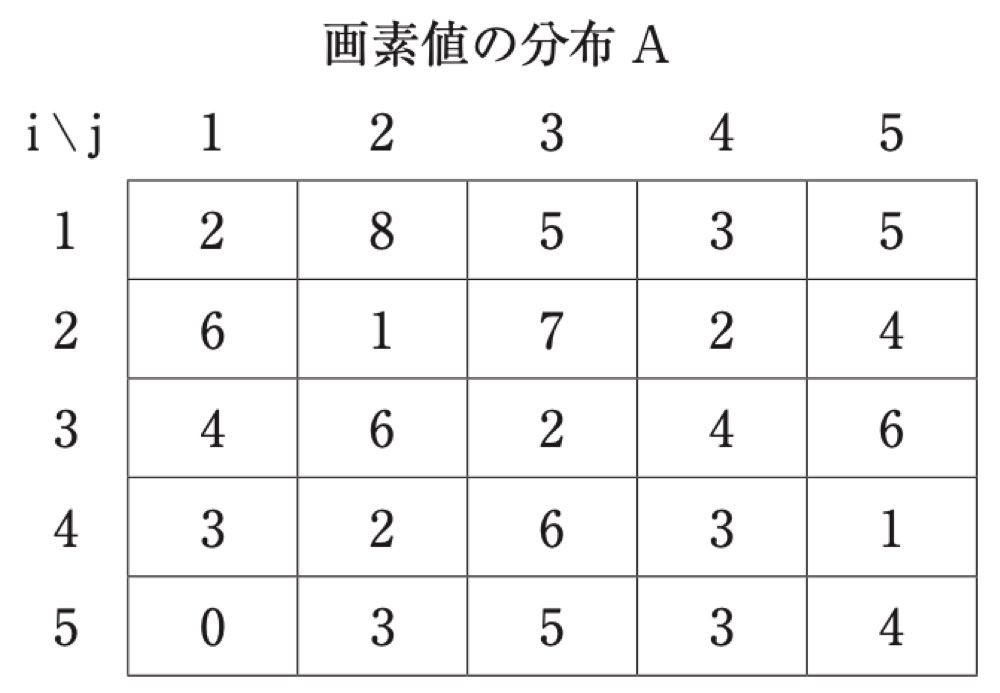

5 × 5 の画素値の分布 A を図に示す。 縦方向に平行投影で MIP 処理を行った後の投影数列で正しいのはどれか。

解答・解説を見る
正解3
正答
3.6 8 7 4 6
この問題のポイント
MIP〈maximum intensity projection:最大値投影〉の計算手順を問う問題です。決め手は2つあります。1つは、MIPが投影線上の画素値の最大値を選ぶことです。もう1つは、「縦方向に平行投影」では列ごとに1つの値が決まることです。誤りの選択肢は、最小値・平均値・和を取った結果や、横方向(行ごと)に投影した結果になっています。
解説
MIPの原理と投影の向き
MIPは、投影線上で最も大きい画素値だけを残す投影処理です。1本の投影線が通る画素の値を比べ、最大値をその投影線の値にします。CTやMRIの3次元データにこの処理を行うと、周囲より値の高い構造が浮かび上がった投影画像ができます。そのため、血管を表示するCTA〈CT angiography〉やMRA〈MR angiography〉によく使われます。MRCP〈MR cholangiopancreatography:MR胆管膵管撮影〉で、高信号の胆管・膵管を表示するのにも使います。本問は、2次元の画素分布を1次元の数列に投影する、MIPの最も単純なモデルです。
「縦方向に平行投影」とは、すべての投影線が縦(i の方向)に平行に進むという意味です。1本の投影線は、同じ列 j にある i=1〜5 の5画素だけを通ります。そのため列ごとに1つの値が決まり、j=1〜5 の順に5つの値が並びます。横方向の投影なら行ごとに値が決まり、i=1〜5 の順に並びます。なお、視点から放射状に投影線を出す方法は透視投影と呼ばれ、仮想内視鏡の表示に使われます。

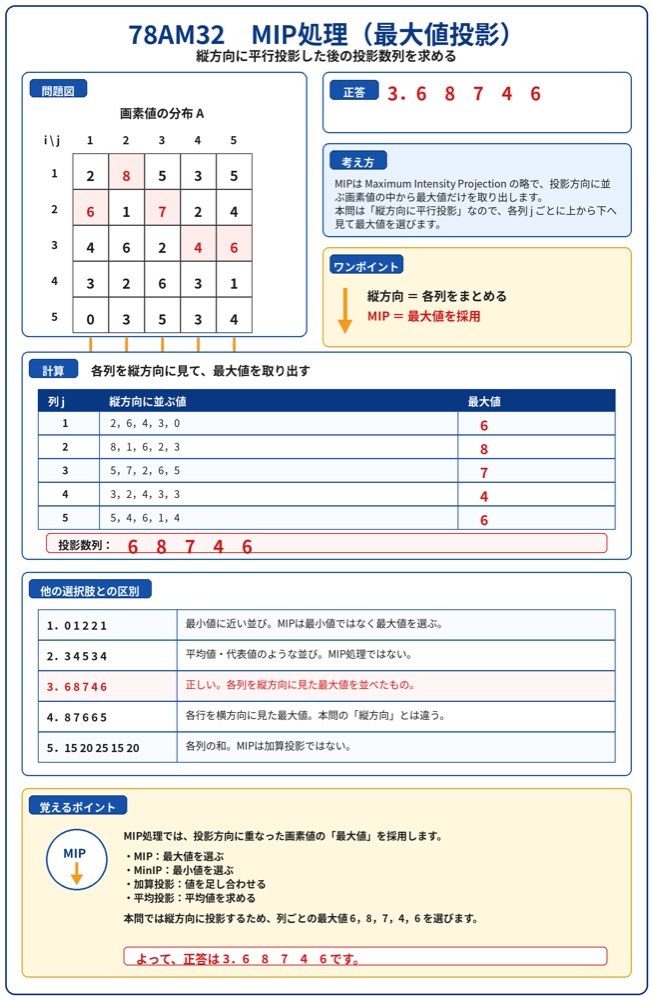

計算
各列の画素値を上(i=1)から下(i=5)へたどり、最大値を選びます。
- 列 j=1:2、6、4、3、0 → 最大値は6(i=2)
- 列 j=2:8、1、6、2、3 → 最大値は8(i=1)
- 列 j=3:5、7、2、6、5 → 最大値は7(i=2)
- 列 j=4:3、2、4、3、3 → 最大値は4(i=3)
- 列 j=5:5、4、6、1、4 → 最大値は6(i=3)
j=1 から順に並べると「6 8 7 4 6」となり、正答は選択肢3です。最大値はたどる順番に関係しないので、下から上へ見ても結果は同じです。
分布Aで最も大きい値8に注目すると、速く確かめられます。8は i=1、j=2 にあり、全体の最大値なので列2の最大値にもなります。縦方向の投影なら8は数列の2番目に、横方向の投影なら1番目に入ります。2番目が8になっている選択肢は3だけです。
MIPの特徴とほかの投影処理
MIPでは、最大値が投影線上のどこにあったかという情報が失われます。例えば列2の8は i=1、列4の4は i=3 にありますが、数列からは位置が分かりません。これが、MIP画像で構造の前後関係(奥行き)が分からない理由です。臨床では、投影方向を少しずつ回転させた画像を続けて見て、立体的な位置関係をつかみます。
各投影線で表示されるのは、最大値の1画素だけです。骨や石灰化など、血管より値の高い構造が同じ投影線上にあると、血管は隠れます。逆に、値の低い細い血管は背景ノイズの最大値に埋もれやすくなります。投影する厚さが厚いほど、背景の最大値は上がりやすくなります。そのため、骨の除去や、厚さを薄く限定したMIP(thin-slab MIP)が使われます。また、MIPは閾値(しきい値)を設定せずに作れます。これに対し、サーフェスレンダリング(SSD〈shaded surface display〉)は閾値で表面を決めます。閾値の選び方で、血管の太さが変わって見えます。
投影線上のどの値を使うかで、投影処理の名前と用途が変わります。
- MinIP〈minimum intensity projection:最小値投影〉:最小値を選びます。気管・気管支や肺気腫など、周囲より値の低い構造の表示に使います。MRIのSWI〈susceptibility-weighted imaging:磁化率強調画像〉で、静脈を表示するのにも使います。
- 加算投影(RaySum):値を足し合わせます。X線単純写真に似た画像になります。放射線治療計画のDRR〈digitally reconstructed radiograph:デジタル再構成画像〉も、CTデータを投影線に沿って積算して作ります。
- 平均値投影(平均投影):値の和を、投影線が通った画素数で割ります。
CT画像再構成の計算問題で使う投影データは、投影線に沿った線減弱係数の和(線積分)です。この「投影=和」に慣れていると、本問でも和を取る誤り(選択肢5)をしやすくなります。注意してください。
選択肢の確認
1.0 1 2 2 1:誤りです。各列の最小値を j=1 から並べた数列で、縦方向のMinIPの結果です。最小値は、列1が0(i=5)、列2が1(i=2)、列3が2(i=3)、列4が2(i=2)、列5が1(i=4)です。MIPは最大値を選ぶので、この数列にはなりません。
2.3 4 5 3 4:誤りです。各列の平均値を並べた数列で、縦方向の平均値投影の結果です。各列の和を画素数5で割ると、15÷5=3、20÷5=4、25÷5=5、15÷5=3、20÷5=4 です。選択肢5の各値を5で割った値と一致します。MIPは平均を取らず、最大値1つだけを選びます。
3.6 8 7 4 6:正答です。縦方向の各列で最大値を選び、j=1 から並べた数列です。例えば列1は i=2 の6、列2は i=1 の8が最大値です。5列すべてで、各列の最大値が数列の値と一致します。最大値以外の画素値は、投影数列に反映されません。
4.8 7 6 6 5:誤りです。各行の最大値を i=1 から並べた数列で、横方向にMIPを行った結果です。例えば行1(2、8、5、3、5)の最大値は8、行2(6、1、7、2、4)の最大値は7です。行3〜5の最大値も、順に6、6、5です。最大値を取る点は合っていますが、投影の向きを取り違えています。縦方向なら、1番目には列1の最大値6が入ります。
5.15 20 25 15 20:誤りです。各列の画素値の和を並べた数列で、縦方向の加算投影(RaySum)の結果です。例えば列1は 2+6+4+3+0=15、列3は 5+7+2+6+5=25 です。CT再構成の投影データと同じ「和」の考え方です。MIPは足し合わせずに、最大値だけを選びます。
覚えるポイント
- MIPは投影線上の最大値、MinIPは最小値、加算投影(RaySum)は和、平均値投影は平均を取ります。
- 「縦方向に投影」では、縦に進む投影線が列ごとに1つの値を作ります。横方向なら行ごとです。
- MIPは最大値の位置を残さないため、前後関係(奥行き)が分かりません。骨や石灰化が重なると血管が隠れます。
- MIPはCTA・MRA・MRCPの表示に使います。MinIPは気道・肺気腫やSWIの静脈表示に使います。
- CT再構成の投影データは「和(線積分)」です。MIPの「最大値」と混同しないようにします。
