78AM4|第78回 診療放射線技師国家試験 過去問

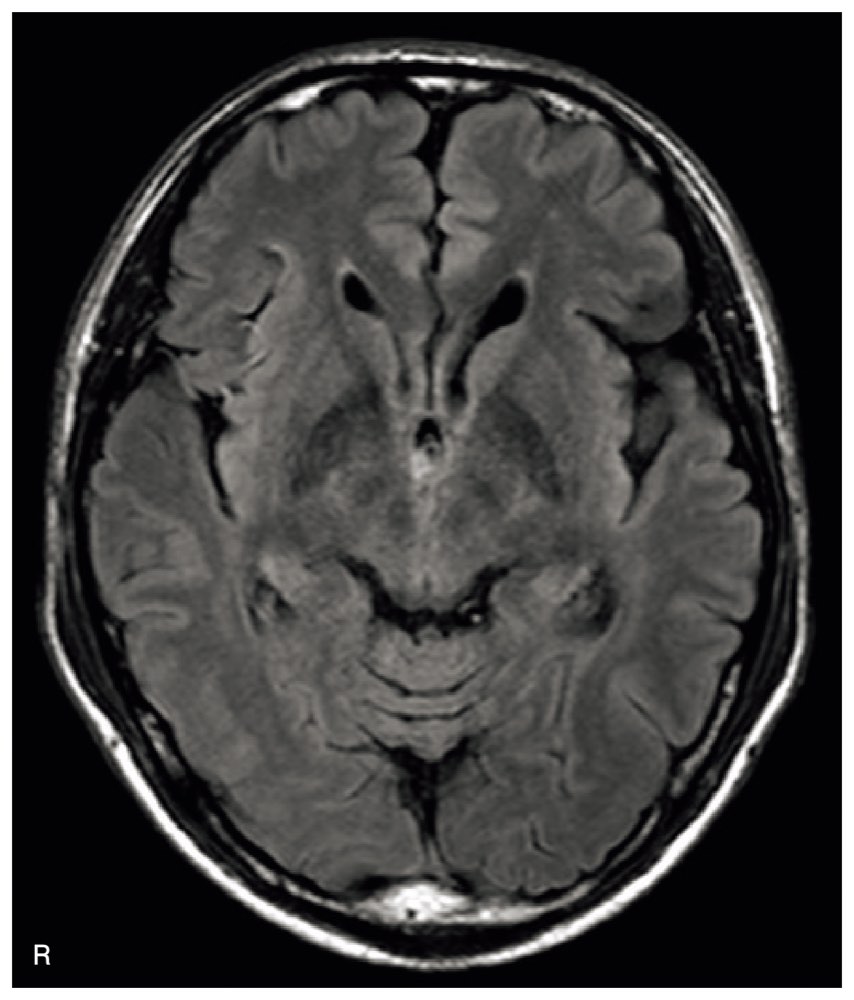

1.5 T MRI 装置による高速 SE 法での頭部 MR 像を別に示す。 設定した TR[ms]、TE[ms]に近い組合せはどれか。 TR----TE

解答・解説を見る
正解5
正答
5.10,000----150
この問題のポイント

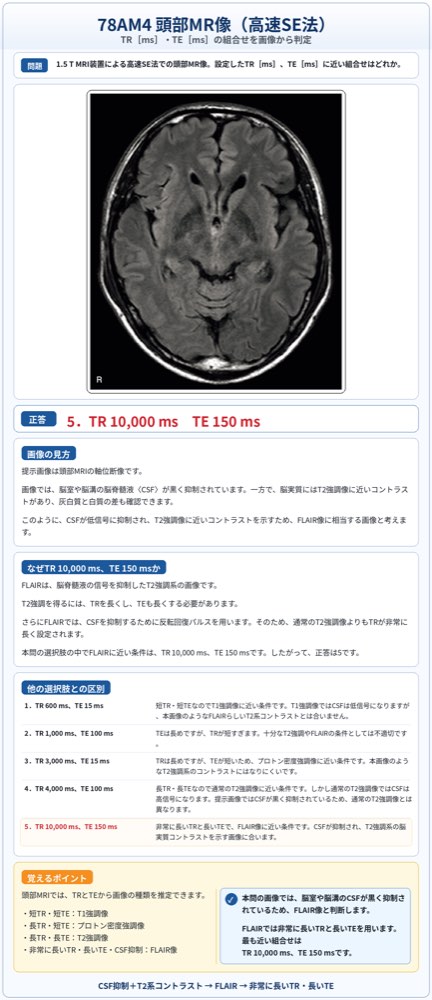

画像の種類を見分けて、その画像を撮るためのTR〈repetition time:繰り返し時間〉とTE〈echo time:エコー時間〉を選ぶ問題です。決め手は2つの所見です。脳脊髄液〈CSF〉が背景と同じくらい黒いことと、灰白質が白質よりわずかに明るいことです。この2つがそろうのはFLAIR〈fluid-attenuated inversion recovery:液体の信号を抑える反転回復法〉像で、FLAIRは非常に長いTRと長いTEで撮像します。
解説
画像の見方
画像は、側脳室前角と中脳を含む高さの頭部横断像です。
- CSFがある部位は、どれも背景と同じくらい黒く写っています。側脳室前角(上寄り中央の左右一対)、正中の第三脳室、左右のシルビウス裂(外側溝)、脳溝、中脳周囲の脳槽です。
- 大脳皮質(灰白質)は、内側の白質よりわずかに明るく見えます。
- 頭皮の皮下脂肪は白く写っています。高速SE〈spin echo:スピンエコー〉法は、1回の励起の後に180°パルスを短い間隔で繰り返し、複数のエコーを集める方法です。このためJカップリング(分子内の核スピン同士の結合)の影響が弱まり、T2強調系でも脂肪が高信号になります。頭皮が白いことは、T1強調像である根拠になりません。
TRとTEが決めるコントラスト
TRは励起を繰り返す間隔で、その間に縦磁化が回復します。TRが組織のT1と同じくらい短いと、回復の差が信号の差になり、T1強調になります。TRを十分長くすると、どの組織もほぼ回復するので、T1の差は小さくなります。
TEは励起からエコー収集までの時間で、その間に横磁化が減衰します。TEが短いと、T2の差はほとんど出ません。TEを組織のT2と同じくらい長くすると、減衰の差が信号の差になり、T2強調になります。高速SE法のTEは、k空間の中心を埋めるエコーまでの時間(実効TE)を指します。
各選択肢の組合せは、次の画像に対応します。
- 短TR・短TE(選択肢1):T1強調像
- 短TR・長TE(選択肢2):標準的な組合せではありません
- 長TR・短TE(選択肢3):プロトン密度強調像
- 長TR・長TE(選択肢4):T2強調像
- 非常に長いTR・長TE(選択肢5):反転パルスを加えたFLAIR像
画像の種類を2段階で決める
1段目は、CSFの信号を見ます。CSFはT1もT2も非常に長い組織です。そのためT2強調像では強い高信号(白)になり、T1強調像では黒く写ります。プロトン密度強調像では中間的な灰色で、黒くは抜けません。FLAIR像では反転パルスでCSFの信号が抑えられ、黒くなります。本問のCSFは黒いので、T1強調像かFLAIR像に絞れます。
2段目は、灰白質と白質の明るさを比べます。T1強調像では、ミエリンのためにT1が短い白質が、灰白質より明るく写ります。T2強調系では、水分が多くT2が長い灰白質の方が明るく写ります。本問は灰白質の方が明るいので、T2強調系のFLAIR像と判断します。
FLAIRの原理と、TRとTEが長い理由
FLAIRは反転回復(IR〈inversion recovery〉)法の一種です。高速SE法の90°パルスの前に、180°反転パルスを加えます。反転パルスから90°パルスまでの時間をTI〈inversion time:反転時間〉といいます。反転した縦磁化はT1に従って回復し、途中で0を通ります。縦磁化が0になる時点(null point)で90°パルスを加えると、その組織は信号を出しません。
TRが十分長いとき、反転後の縦磁化は Mz = M₀ × (1 − 2 × exp(−t/T1)) で表されます。tは反転パルスからの時間で、縦磁化が −M₀ から M₀ へ戻っていく変化を表す式です。Mz = 0 とおくと exp(−TI/T1) = 1/2 となり、TI = T1 × ln2 ≒ 0.69 × T1 です。つまりTIは、信号を抑えたい組織のT1で決まります。CSFはT1が数千msと非常に長いため、1.5 TのFLAIRではTIを2,000 ms前後に設定します。
この条件から、TRとTEの値が決まります。
- TR:1回のTRの中に、反転パルス、長いTI、エコーの収集が収まらなければなりません。さらに、次の反転までに縦磁化を十分に回復させて、T1の影響を減らす必要があります。このためTRは、通常のT2強調像よりずっと長い1万ms前後にします。
- TE:脳実質や病変をT2強調で写すため、T2強調像と同じく長いTEにします。
FLAIRを使うと、T2強調像ではCSFの高信号にまぎれやすい病変を見つけやすくなります。脳室周囲や脳表近くにある脱髄、梗塞、浮腫などの病変です。
選択肢の確認
1.600----15:該当しません。短いTRと短いTEなので、T1強調像の条件です。T1強調像でもCSFは黒く写りますが、白質が灰白質より明るくなります。本問の画像では灰白質の方が明るいので合いません。「CSFが黒いからT1強調像」と早合点しやすい選択肢です。
2.1,000----100:該当しません。TEは長いのに、TRが短すぎます。短いTRはT1の長いCSFを暗くし、長いTEはT2の長いCSFを明るく残すので、両方の効果が打ち消し合います。コントラストがはっきりせず信号も弱いので、標準的な撮像条件ではありません。1.5 TのFLAIRで使う2,000 ms前後のTIも、1,000 msのTRの中には収まりません。
3.3,000----15:該当しません。長いTRと短いTEなので、プロトン密度強調像の条件です。長いTRでT1の差を、短いTEでT2の差を小さくし、主に水素原子核の密度の差を画像にします。灰白質が白質より明るい点は本問と似ています。しかしCSFは中間的な灰色に写り、背景のように黒くはなりません。
4.4,000----100:該当しません。長いTRと長いTEなので、高速SE法でよく使われるT2強調像の条件です。灰白質が白質より明るい点は本問と同じです。しかしT2強調像では、T2の長いCSFが強い高信号(白)になります。本問ではCSFが黒いので合いません。FLAIRは「T2強調像のCSFだけを反転パルスで黒くした画像」と考えると区別できます。
5.10,000----150:正答です。非常に長いTRと長いTEなので、FLAIR像の条件です。TIをCSFのnull pointに合わせてCSFを抑え、長いTEで脳実質をT2強調で写します。CSFが黒く、灰白質が白質よりわずかに明るいという画像の所見と一致します。選択肢にTIはありませんが、TRとTEの組合せからFLAIRと判断できます。
覚えるポイント
- 短TR・短TE=T1強調像、長TR・短TE=プロトン密度強調像、長TR・長TE=T2強調像、非常に長いTR・長TE+反転パルス=FLAIR像です。
- 頭部の画像は、まずCSFの信号で絞ります。白=T2強調像、灰色=プロトン密度強調像、黒=T1強調像かFLAIR像です。
- 次に灰白質と白質の明るさで決めます。白質>灰白質=T1強調像、灰白質>白質=T2強調系(T2強調像・FLAIR像)です。
- IR法のnull pointは、TRが十分長いとき TI = T1 × ln2 ≒ 0.69 × T1 です。T1の長い水を抑えるFLAIRはTIが長く(1.5 Tで2,000 ms前後)、T1の短い脂肪を抑えるSTIR〈short TI inversion recovery〉はTIが短くなります。
- 高速SE法では、T2強調系でも脂肪が高信号です。頭皮が白いだけでT1強調像と判断してはいけません。
