78AM65|第78回 診療放射線技師国家試験 過去問

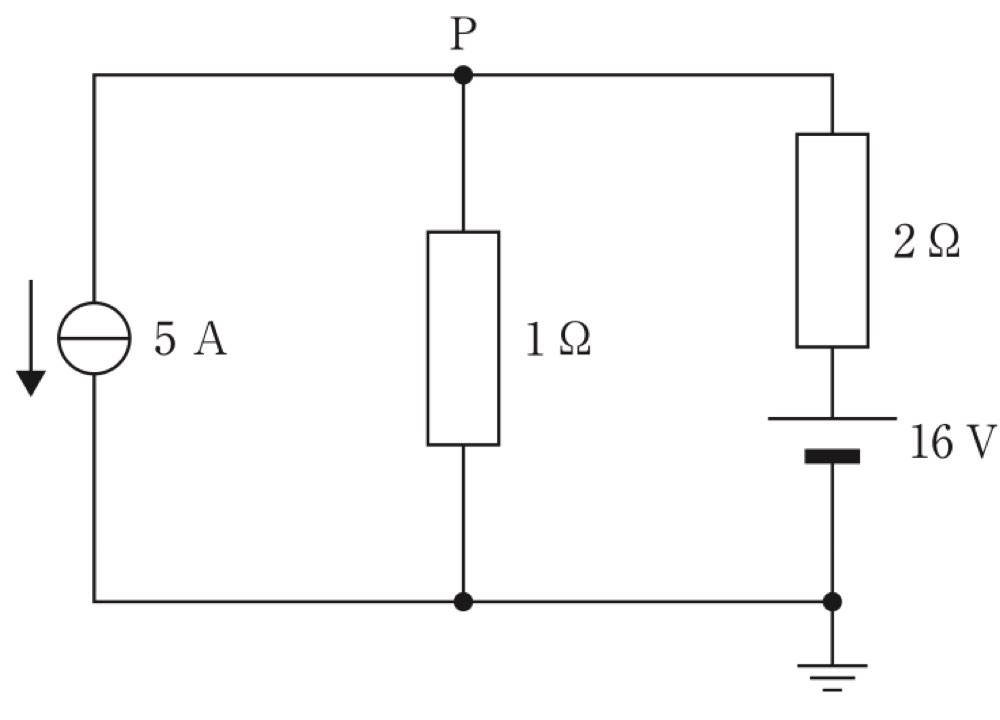

定電流源を用いた電源回路を図に示す。 P 点の対地電位[V]はどれか。

解答・解説を見る
正解3
正答
3.2
この問題のポイント
P 点と接地の間に3本の枝が並列につながった回路で、P 点の対地電位を求める計算問題です。決め手は、電流源の矢印の向きと電池の極性を図から正しく読むことです。矢印は下向きなので、P 点から 5 A が流れ出します。電池は正極が上なので、2 Ω の下端は+16 V です。P 点の電位を V とおいてキルヒホッフの電流則を立てると、(16 − V)/2=V+5 から V=2 V になります。

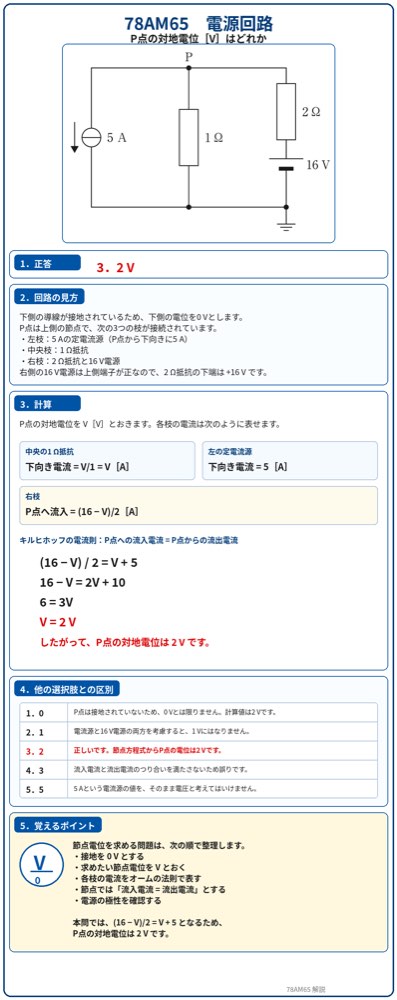

解説
回路図の読み取り
各枝の向きと極性を図から読み取れば、P 点の電位は1本の式で求まります。対地電位とは、接地を基準の 0 V としたときの電位です。
- 接地:右下の接地記号につながる下側の導線全体が 0 V です。上側の導線全体は P 点と同じ電位です。
- 左枝:円の中に、導線と直交する線を描いた記号は電流源です。JIS C 0617(電気用図記号)で理想電流源を表す記号です。線が導線と同じ向きなら理想電圧源の記号なので、区別します。横の矢印は下向きで、5 A が P 点から接地側へ流れます。
- 中央枝:P 点と接地の間に 1 Ω がつながっています。
- 右枝:P 点から 2 Ω を通って 16 V の電池につながります。電池記号は、長い細線が正極、短い太線が負極です。正極が上(2 Ω 側)、負極が接地側なので、2 Ω の下端は+16 V です。
電位がわからない点は P 点だけです。そのため、P 点の電位を V とおけば、方程式1本で解けます。
定電流源の性質
定電流源(理想電流源)は、両端の電圧に関係なく、決まった電流を流し続けます。両端の電圧は電流源だけでは決まらず、つながる回路で決まります。内部抵抗は無限大とみなします。これに対し、理想電圧源は電流に関係なく決まった電圧を保ちます。内部抵抗は 0 とみなします。したがって、P 点の電位は「5 A」だけでは決まりません。ほかの2本の枝と合わせて求めます。
節点方程式で解く
節点(枝が集まる点)である P 点でキルヒホッフの電流則を立てると、V=2 V が求まります。まず P 点の電位を V[V]とおきます。次に、各枝の電流をオームの法則(電流=両端の電位差÷抵抗)で表します。
- 1 Ω:P 点から接地へ、V÷1=V[A]が流れ出ます。
- 電流源:P 点から 5 A が流れ出ます。
- 2 Ω:+16 V の点から P 点へ、(16 − V)÷2[A]が流れ込みます。
電流の向きは、仮に決めてかまいません。計算結果が負になれば、実際の向きが逆だったということです。
キルヒホッフの電流則(第1法則)は、「節点に流れ込む電流の和=流れ出る電流の和」です。P 点に当てはめると、次の式になります。
(16 − V)/2=V+5
両辺を 2 倍すると、16 − V=2V+10 です。整理すると 3V=6 となり、V=2 Vです。
各枝の電流を出すと、答えを確かめられます。2 Ω には (16 − 2)÷2=7 A が P 点へ流れ込みます。1 Ω には 2÷1=2 A、電流源には 5 A が流れ出ます。流入 7 A=流出 2 A+5 A なので、電流則を満たします。2 Ω の電圧降下は 7 A × 2 Ω=14 V です。16 − 14=2 V となり、こちらも一致します。
別解:等価変換と重ね合わせ
電源の等価変換を使うと、暗算でも解けます。起電力 E の電圧源と直列抵抗 R の組は、外から見ると別の形に置き換えられます。電流 E÷R の電流源に、抵抗 R を並列にしたものと同じ働きをします。
- 16 V と 2 Ω は、P 点へ 16÷2=8 A を送り込む電流源と、並列の 2 Ω に置き換えられます。
- P 点に入る正味の電流は、8 − 5=3 A です。
- この 3 A が、1 Ω と 2 Ω の並列(1×2÷(1+2)=2/3 Ω)を流れます。
- よって、V=3 A × 2/3 Ω=2 V です。
重ね合わせの理でも、同じ答えになります。電源を1つずつ働かせ、それぞれの結果を足し合わせる方法です。休ませる電源は、電圧源なら短絡、電流源なら開放にします。短絡は導線に置き換えること、開放は取り外すことです。
- 16 V だけ(電流源を開放):16 V が 2 Ω と 1 Ω の直列にかかります。P 点の電位は 16 × 1÷(2+1)=16/3 V です。
- 5 A だけ(電池を短絡):P 点と接地の間は、1 Ω と 2 Ω の並列で 2/3 Ω です。電流源が P 点から 5 A を引き抜くので、P 点は −5 × 2/3=−10/3 V です。
- 足し合わせると、16/3 − 10/3=6/3=2 V です。
選択肢の確認
1.0:誤りです。V=0 では 1 Ω に電流が流れません。流入は 2 Ω からの (16 − 0)÷2=8 A、流出は電流源の 5 A だけです。3 A の差が残り、電流則を満たしません。P 点は導線で接地されていないので、0 V になるとは限りません。左枝の電流源を導線のように扱うと 0 V と誤ります。電流源の両端の電圧は外部回路で決まり、本問では 2 V です。
2.1:誤りです。V=1 では、流入が (16 − 1)÷2=7.5 A、流出が 1+5=6 A です。流入のほうが 1.5 A 多いので、つり合うには V がもっと高くなければなりません。
3.2:正答です。V=2 では、流入 (16 − 2)÷2=7 A と流出 2+5=7 A が一致し、電流則を満たします。節点方程式 (16 − V)/2=V+5 の解です。
4.3:誤りです。V=3 では、流入 (16 − 3)÷2=6.5 A に対し、流出は 3+5=8 A です。流出のほうが 1.5 A 多くなります。等価変換で得た正味 3 A に 1 Ω だけを掛けると 3 V になります。これは並列の 2 Ω を見落とした誤りです。
5.5:誤りです。V=5 では、流入 (16 − 5)÷2=5.5 A に対し、流出は 5+5=10 A です。流出のほうが 4.5 A 多くなります。電流源の 5 A を電圧と取り違えたり、5 A × 1 Ω と計算したりすると 5 V になります。5 A は左枝を流れる電流で、1 Ω を流れる電流は 2 A です。
覚えるポイント
- 対地電位は、接地を 0 V として求めます。未知の節点電位を V とおき、各枝の電流をオームの法則で表します。そして、キルヒホッフの電流則(流入の和=流出の和)で解きます。
- 定電流源(理想電流源)は電流が一定で、両端の電圧は外部回路で決まります(内部抵抗は無限大)。理想電圧源は電圧が一定で、電流は外部回路で決まります(内部抵抗は 0)。
- 電池記号は、長い細線が正極、短い太線が負極です。円の中の線が導線と直交する記号は電流源で、添えた矢印が電流の向きです。
- 重ね合わせの理では、休ませる電源を「電圧源は短絡、電流源は開放」にします。
- 等価変換:起電力 E と直列抵抗 R の電圧源 ⇔ 電流 E÷R の電流源と並列抵抗 R。本問は (8 − 5) A × 2/3 Ω=2 V です。
- 答えが出たら、各枝の電流で検算します。本問は 2 Ω に 7 A、1 Ω に 2 A、電流源に 5 A が流れ、7=2+5 です。
