78AM66|第78回 診療放射線技師国家試験 過去問

正弦波交流回路の電圧波形 e(t)と電流波形 i(t)を図に示す。 消費電力[W]に最も近いのはどれか。

78AM66の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解3

正答

3.10

この問題のポイント

電圧と電流の波形から、正弦波交流の消費電力(有効電力)を求める計算問題です。決め手は、図から3つの値を読み取ることです。電圧の最大値 Em = 8 V、電流の最大値 Im = 5 A、位相差 θ = π/3(60°)です。これらを P =(1/2)× Em × Im × cos θ に代入すると 10 W になります。力率 cos θ をかけ忘れると 20 になります。さらに実効値への換算も忘れると 40 になり、どちらも誤りの選択肢です。

解説

図の読み方

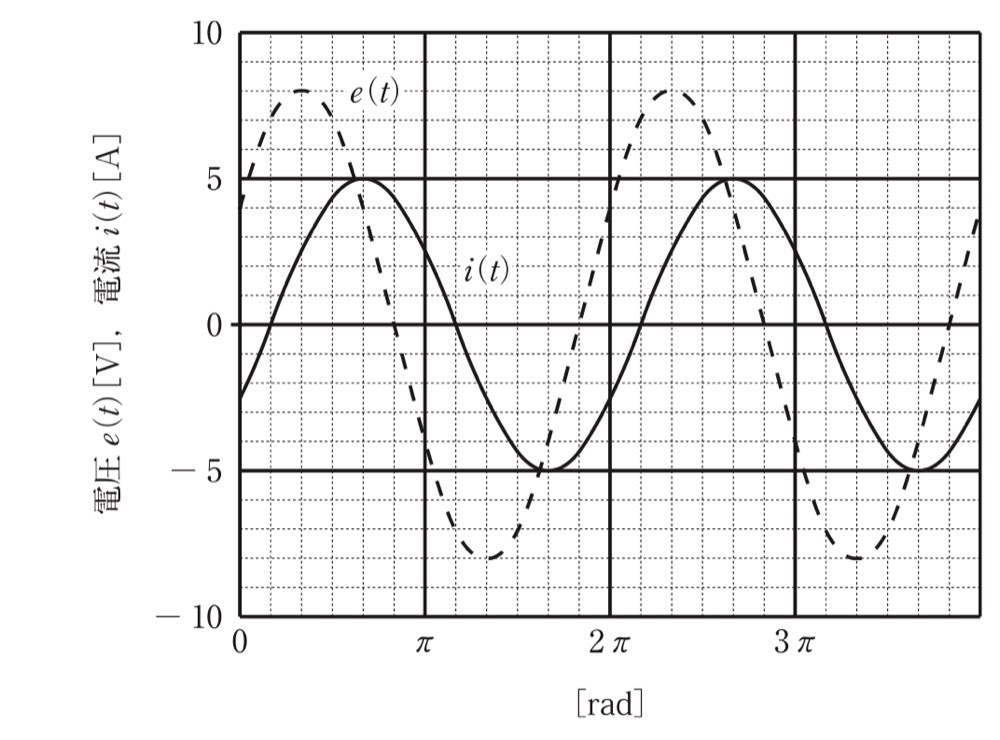

曲線のそばの記号から、破線が電圧 e(t)、実線が電流 i(t)です。横軸は位相角 ωt[rad]で、π ごとの太線の間が細かい目盛りで6等分されています。したがって横軸の1目盛りは π/6 rad(30°)です。縦軸の1目盛りは 1 V(電流では 1 A)です。

  • 電圧の最大値 Em:破線の山は、5 の太線から3目盛り上の 8 にあります。Em = 8 V です。
  • 電流の最大値 Im:実線の山は、5 の太線にちょうど接しています。Im = 5 A です。
  • 位相差 θ:破線の山は π/3(2目盛り目)、実線の山は 2π/3(4目盛り目)にあります。ずれは2目盛りなので、θ = π/3 = 60° です。

位相差は、同じ向きに 0 を横切る点どうしでも確かめられます。下向きに 0 を横切るのは、e(t)が 5π/6、i(t)が 7π/6 です。ずれはやはり π/3 です。

電圧の方が先に山を迎えるので、電圧が電流より 60° 進んでいます。電流が遅れる誘導性の回路(抵抗とコイルの直列回路など)の波形です。ただし cos(−θ)= cos θ なので、進みか遅れかは消費電力の値に影響しません。

式で書くと、e(t)= 8 sin(ωt + π/6)[V]、i(t)= 5 sin(ωt − π/6)[A]です。横軸 0 では i = 5 sin(−π/6)= −2.5 A となり、実線の始点と一致します。

消費電力の式と計算

交流の消費電力は、瞬時電力 p = e × i を1周期で平均した値です。有効電力、平均電力ともいいます。同じ周波数の正弦波どうしの積 p は、2つの成分の和になります。一定の値(1/2)Em Im cos θ と、電源の2倍の周波数で振動する成分です。振動成分は1周期で平均すると 0 なので、一定の値だけが残ります。

P =(1/2)× Em × Im × cos θ = E × I × cos θ

E = Em/√2、I = Im/√2 は、電圧と電流の実効値です。E × I を皮相電力 S(単位 VA:ボルトアンペア)といいます。cos θ は力率(電力として有効に使われる割合)です。皮相電力に力率をかけたものが消費電力(単位 W)です。

最大値で計算すると、次のとおりです。

P =(1/2)× 8 × 5 × cos 60° =(1/2)× 8 × 5 × 0.5 = 10 W

実効値で計算しても同じです。E = 8/√2 ≒ 5.66 V、I = 5/√2 ≒ 3.54 A です。皮相電力は S = E × I = 40/2 = 20 VA です。

P = S × cos θ = 20 × 0.5 = 10 W

図から読み取る問題なので「最も近い」と問われていますが、計算値はちょうど 10 W です。

無効電力(電源と負荷の間を行き来するだけの電力)は、Q = E × I × sin θ = 20 × √3/2 ≒ 17.3 var(バール)です。3つの電力の間には S² = P² + Q²(400 = 100 + 300)が成り立ちます。X線装置のカタログや仕様書でも、2つの単位は書き分けられています。電源設備の容量は kVA、X線高電圧装置の出力は kW です。

別の方法で確かめる

瞬時電力を直接計算します。積和の公式 sin A × sin B =(1/2){cos(A − B)− cos(A + B)}を使います。

p = 8 sin(ωt + π/6)× 5 sin(ωt − π/6)= 20 ×{cos(π/3)− cos 2ωt}= 10 − 20 cos 2ωt[W]

p は −10 W から 30 W の間を、電源の2倍の周波数で変動します。その平均が 10 W です。e(t)と i(t)の符号が逆になる区間(例:5π/6〜7π/6)では、p が負になります。例えば ωt = π では、図から e = −4 V、i = 2.5 A と読め、p = −10 W です。この区間では、負荷に蓄えられたエネルギーが電源へ戻っています。

抵抗分から求めても同じ値です。インピーダンス(交流での電圧と電流の比)の大きさは、Z = Em/Im = 8/5 = 1.6 Ω です。その抵抗分は R = Z × cos θ = 0.8 Ω です。P = I² × R =(5/√2)² × 0.8 = 12.5 × 0.8 = 10 W となります。電力を消費するのは抵抗分だけです。コイルやコンデンサの成分(リアクタンス)は、平均すると電力を消費しません。

選択肢の確認

1.0:誤りです。消費電力が 0 になるのは、位相差が 90° で cos θ = 0 となる場合です(コイルだけ、またはコンデンサだけの回路)。本問の位相差は 60° で、力率は 0.5 です。瞬時電力は一時的に負(最小 −10 W)になります。しかし正の部分の方が大きく、平均は正です。e(t)や i(t)は、それぞれ1周期で平均すると 0 になります。そのことと、積の平均とを混同しないようにします。

2.5:誤りです。正しい値 10 W のちょうど半分です。実効値を使う式に、最大値の式の 1/2 まで持ち込むとこの値になります。(1/2)×(8/√2)×(5/√2)× cos 60° = 5 W です。実効値を最大値の 1/2 と誤った場合も、4 V × 2.5 A × 0.5 = 5 W になります。

3.10:正答です。図から Em = 8 V、Im = 5 A、θ = 60° を読み取ります。P =(1/2)× 8 × 5 × cos 60° = 10 W です。実効値で計算しても、皮相電力 20 VA × 力率 0.5 = 10 W で一致します。

4.20:誤りです。実効値の積 E × I =(8/√2)×(5/√2)= 20 で、これは皮相電力 20 VA です。力率 cos 60° = 0.5 をかけていません。電圧と電流が同位相(θ = 0、抵抗だけの回路)であれば、消費電力は 20 W になります。

5.40:誤りです。最大値どうしの積 Em × Im = 8 × 5 = 40 です。実効値への換算(1/2)も力率(0.5)も考慮していません。本問の瞬時電力の最大値(30 W)とも一致しません。

覚えるポイント

  • 消費電力(有効電力)は P = E × I × cos θ =(1/2)× Em × Im × cos θ[W]です。cos θ を力率といいます。
  • 正弦波の実効値は最大値の 1/√2(約 0.707 倍)です。平均値と区別します(半周期の平均で、最大値の 2/π 倍、約 0.637 倍)。
  • 皮相電力 S = E × I[VA]、無効電力 Q = E × I × sin θ[var]で、S² = P² + Q² です。
  • 位相差 0(抵抗だけ)なら P = S、位相差 90°(コイルだけ、コンデンサだけ)なら P = 0 です。電力を消費するのは抵抗分だけです。
  • 位相差は、山どうし、または同じ向きに 0 を横切る点どうしの横軸のずれで読みます。電圧が進めば誘導性、電流が進めば容量性です。位相差の大きさが同じなら、どちらでも cos θ は同じです。
