78AM67|第78回 診療放射線技師国家試験 過去問

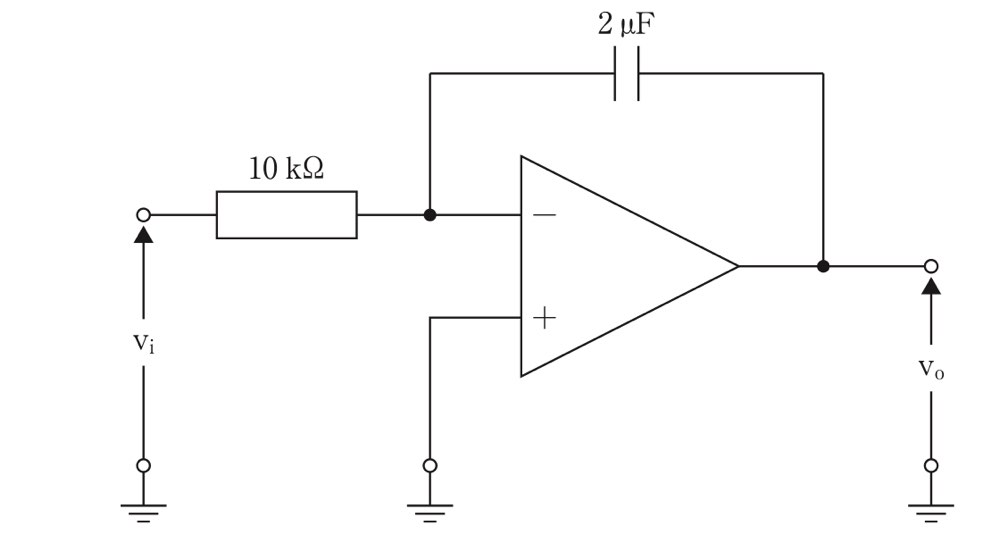

図の回路で、時刻 t = 0 で vi に 20 mV の直流電圧を加えたとき、t = 3 s における出力電圧 vo[V]に最も近いのはどれか。 ただし、演算増幅器は理想的な特性を有する。

78AM67の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解2

正答

2.− 3

この問題のポイント

入力側に抵抗、帰還路(出力と反転入力端子の間)にコンデンサがあるので、演算増幅器(オペアンプ)の反転積分回路です。決め手は仮想接地(−端子が 0 V に保たれること)です。仮想接地によって、抵抗を流れる電流 vi/R が一定になります。そのためコンデンサの電圧は時間に比例して増え、出力 vo = −(vi/RC) × t は 3 s 後に −3 V になります。取り違えやすいのは、出力の符号が負になる点と、受動 RC 回路のように頭打ちにならない点です。

解説

回路の見方

入力 vi は、10 kΩ の抵抗を通って反転入力端子(−端子)に入ります。2 μF のコンデンサは、反転入力端子と出力端子をつなぐ帰還路にあります。非反転入力端子(+端子)は接地されています。vo は出力端子と接地の間の電圧です。

「入力側に抵抗、帰還路にコンデンサ」という配置が、反転積分回路の目印です。抵抗とコンデンサの位置を入れ替えると、微分回路になります。両方とも抵抗なら反転増幅回路です。その出力は vo = −(R₂/R₁) × vi です(R₁:入力抵抗、R₂:帰還抵抗)。

出力が直線的に変化するしくみ

理想的な演算増幅器では、次の2つの性質を使います。

  • この回路は、コンデンサを通して出力を−端子に戻す負帰還回路です。負帰還がかかると、2つの入力端子の電位は等しいとみなせます(仮想短絡、イマジナリショート)。+端子が接地されているので、−端子も 0 V になります。これを仮想接地といいます。
  • 入力端子には電流が流れ込みません(入力インピーダンスが無限大)。抵抗を流れた電流は、すべてコンデンサへ流れます。

仮想接地のため、抵抗の両端には常に vi = 20 mV がかかります。だから抵抗には一定の電流 i = vi/R が流れ、その全部がコンデンサに流れ込みます。コンデンサの電流と電圧には、i = C × (dv/dt) の関係があります。電流が一定なら、コンデンサの電圧は一定の速さ i/C で増え続けます。

電流は−端子側からコンデンサを通り、出力端子側へ流れます。そのため、−端子側の極板に正の電荷、出力側の極板に負の電荷がたまります。−端子側の極板は 0 V です。したがって出力の電位は、コンデンサの電圧の分だけ 0 V より低くなります。こうして出力は、負の向きに直線的に変化します。

式で書くと、vo = −(1/RC)∫vi dt(積分は 0 から t まで)です。出力は入力電圧の時間積分に比例し、符号が反転する、という意味です。vi が一定なら、vo = −(vi/RC) × t となります。問題文に初期条件は書かれていません。t = 0 ではコンデンサに電荷がなく、vo = 0 V から始まるとみなして解きます。

演算増幅器のない RC 回路(受動回路)とは、ここが大きく違います。受動 RC 回路では、コンデンサの電圧が上がるほど抵抗にかかる電圧が減ります。だから充電電流は指数関数的に減り、コンデンサの電圧は入力電圧に近づいて頭打ちになります。積分回路では、仮想接地が抵抗の電圧を vi に保ちます。だから電流が減らず、出力は変化し続けます。

なお、問題文に「理想的な特性」という条件があります。したがって、出力の飽和は考えません。飽和とは、実際の演算増幅器で出力が電源電圧付近で頭打ちになる現象です。

電流をコンデンサにためて積分するこの働きは、放射線の測定にも使われています。電離箱線量計の電位計で電荷を測るときは、電離電流を帰還コンデンサで積分します。そして電荷量を電圧として読み取ります。X 線装置の自動露出制御〈AEC:automatic exposure control〉も、検出器の出力を積分します。積分値が基準値に達すると、照射を止めます。

計算

まず、接頭語を指数に直して単位をそろえます。

  • vi = 20 mV = 2 × 10⁻² V
  • R = 10 kΩ = 1 × 10⁴ Ω
  • C = 2 μF = 2 × 10⁻⁶ F

RC = (1 × 10⁴) × (2 × 10⁻⁶) = 2 × 10⁻² s = 0.02 s です。RC は時定数とよばれ、Ω × F = s で時間の単位になります。kΩ × μF = ms なので、10 kΩ × 2 μF = 20 ms と暗算もできます。

出力の変化速度は、vi/RC = 0.02 V ÷ 0.02 s = 1 V/s です。mV ÷ ms = V/s なので、20 mV ÷ 20 ms = 1 V/s と求めることもできます。したがって、vo = −1 V/s × 3 s = −3 V です。

電荷からも確かめます。

  • 電流:i = vi/R = (2 × 10⁻²) ÷ (1 × 10⁴) = 2 × 10⁻⁶ A = 2 μA
  • 電圧の変化速度:i/C = 2 μA ÷ 2 μF = 1 V/s(vi/RC と同じ値)
  • 3 s でたまる電荷:q = i × t = 2 μA × 3 s = 6 μC
  • コンデンサの電圧:q/C = 6 μC ÷ 2 μF = 3 V(出力は負側なので −3 V)

どちらの方法でも −3 V となり、選択肢2が正答です。

選択肢の確認

1.− 5:誤りです。この回路の出力は、vi/RC = 1 V/s の速さで負の向きに変化します。−5 V に達するのは t = 5 s のときです。t = 3 s では、まだ −3 V です。

2.− 3:正答です。仮想接地により、10 kΩ の抵抗に 2 μA の一定電流が流れ、2 μF のコンデンサを充電します。vo = −(vi/RC) × t = −(0.02 ÷ 0.02) × 3 = −3 V です。電荷から求めても、6 μC ÷ 2 μF = 3 V(符号は負)で一致します。

3.0:誤りです。理想的な積分回路に直流を加えると、出力は時間に比例して変化し続けます。0 V にはとどまりません。微分回路(vo = −RC × dvi/dt)と取り違えるのは誤りのもとです。一定の直流では dvi/dt = 0 なので、0 V を選んでしまいます。受動 RC 回路と取り違えるのも誤りのもとです。t = 3 s は時定数 0.02 s の 150 倍です。そのため、出力は入力の 20 mV(ほぼ 0 V)で落ち着くと誤解してしまいます。

4.3:誤りです。大きさの 3 V は合っていますが、符号が逆です。入力は反転入力端子側から加えているので、正の入力に対して出力は負の向きに変化します。+3 V になるのは、入力を −20 mV にした場合です。

5.5:誤りです。符号と大きさの両方が合いません。反転積分回路なので、出力は負の向きに変化します。3 s 後の大きさは、1 V/s × 3 s = 3 V です。+5 V になるのは、入力が −20 mV で t = 5 s のときです。

覚えるポイント

  • 入力側が抵抗で帰還路がコンデンサなら反転積分回路(vo = −(1/RC)∫vi dt)です。入力側がコンデンサで帰還路が抵抗なら微分回路(vo = −RC × dvi/dt)です。
  • 理想的な演算増幅器では、入力端子間の電圧が 0(仮想短絡)で、入力電流も 0 です。+端子が接地なら、−端子は 0 V(仮想接地)です。
  • 直流入力の積分回路の出力は、傾き −vi/RC[V/s]で直線的に変化します。RC の単位は s で、kΩ × μF = ms です。
  • 電荷で検算できます。i = vi/R、q = i × t、出力の大きさ = q/C です。
  • 反転型の回路では、正の入力に対して出力は負になります。符号の付け忘れに注意します。
  • 受動 RC 回路の出力は、入力電圧で頭打ちになります。演算増幅器の積分回路は電流が一定なので、出力が直線的に変化し続けます(理想的な場合)。

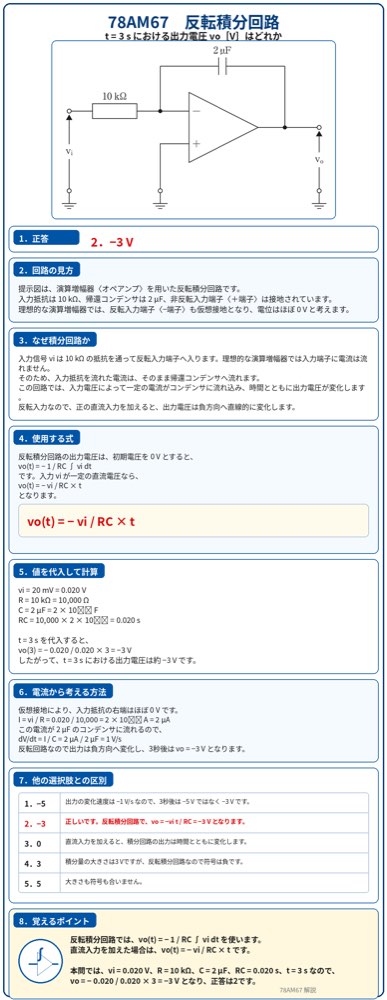

78AM67の解説画像
