41AM33｜第41回第2種ME技術実力検定試験過去問

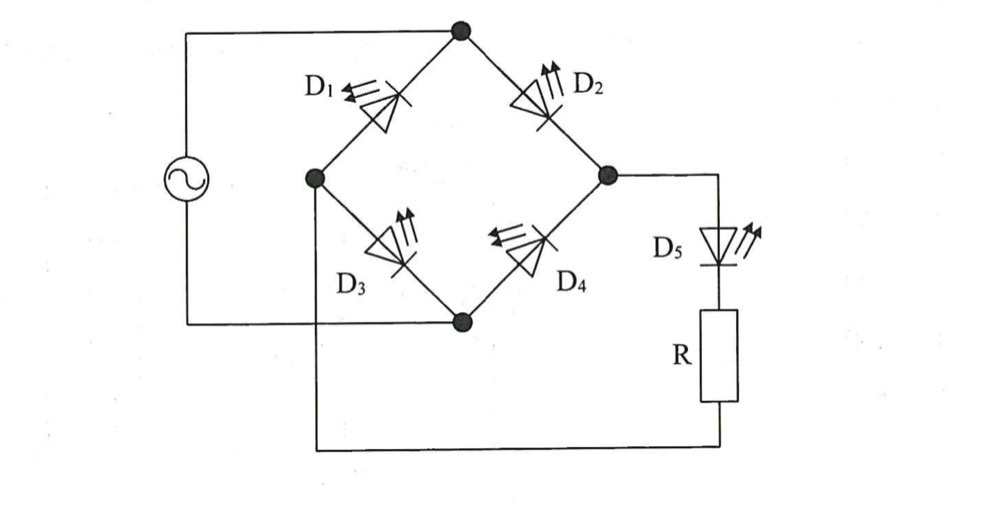

図の回路においてD₁のLED（発光ダイオード）が発光しているとき，同時に発光するのはどれか。

解答・解説を見る

正解: 5

正答

LEDで構成したブリッジ回路の、ある半周期における電流経路を追います。

画像ではD₁〜D₄が菱形のブリッジを構成し、右側出力にD₅と抵抗Rが直列接続されています。D₁が順方向となって発光する半周期では、電流は下側の交流端子からD₄を通って右側出力へ入り、D₅、R、左側出力、D₁の順に流れて上側の交流端子へ戻ります。

したがってD₁と同時に発光するのはD₄とD₅です。反対の半周期ではブリッジの別の対が導通します。

図で見るポイント
下側の交流端子から各LEDの順方向をたどると、D₄→右側出力→D₅→R→左側出力→D₁→上側の交流端子という閉回路になります。

1．D₂とD₃
誤り。
D₂とD₃はD₁が導通する半周期の電流経路には入りません。

2．D₂とD₅
誤り。
D₅は導通しますが、D₂ではなくD₄が交流電源から右側出力へ送る側で導通します。

3．D₃とD₄
誤り。
D₄は導通しますが、D₃はこの半周期では逆方向となります。

4．D₃とD₅
誤り。
D₅は発光しますが、ブリッジ側の同時導通素子はD₃ではなくD₄です。

5．D₄とD₅
正しい。
下側交流端子からD₄、D₅、R、D₁の順に通る閉じた電流経路が形成されます。
