42PM16｜第42回第2種ME技術実力検定試験過去問

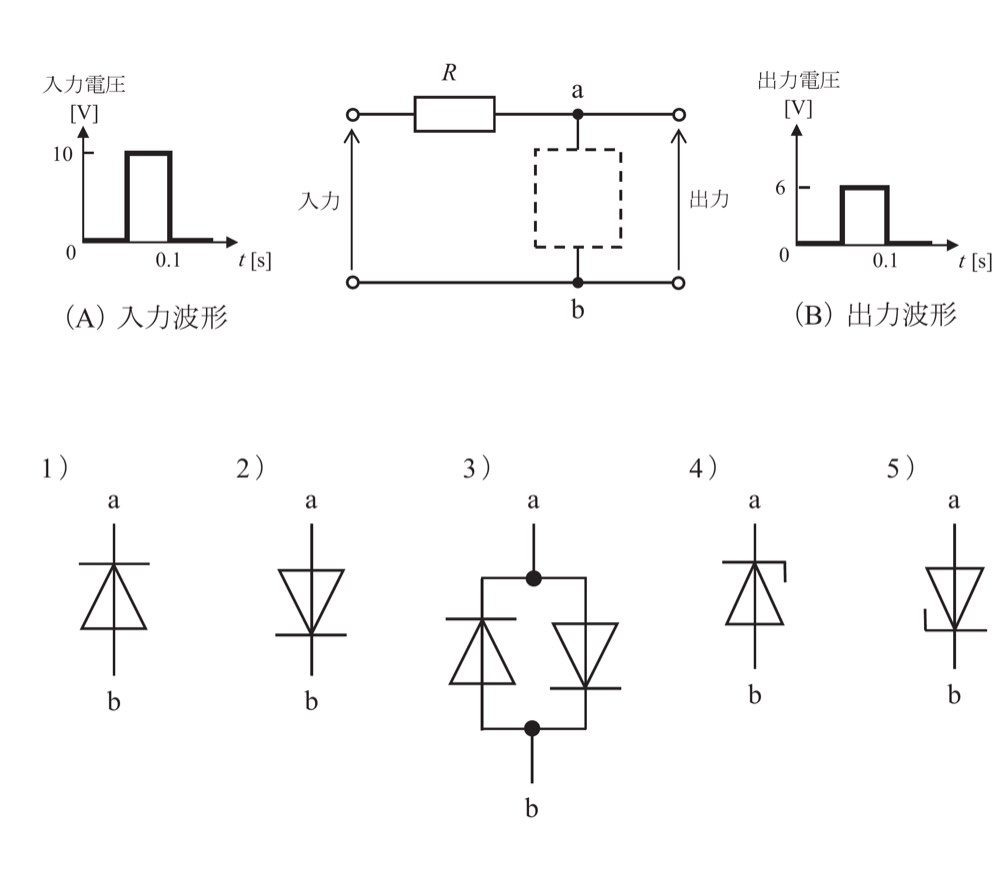

図の回路の a－b 間に素子を接続して，（A）のような正矩形波パルス（0～10 V）を入力したところ，（B）のような正矩形波パルス（0～6 V）が出力された。a－b 間に接続したのはどれか。

解答・解説を見る

正解: 4

正答

直列抵抗と並列接続する定電圧ダイオードによるシャント形電圧制限回路です。入力10 Vの正パルスを6 Vに制限するには，a側をカソードとするツェナーダイオードが必要です。

図では入力と出力の間に抵抗Rが入り，a－b間の素子が出力電圧を制限します。出力は正パルスの形を保ったまま，波高値だけが10 Vから6 Vへ低下しています。

選択肢4はツェナーダイオードのカソードをa，アノードをbに接続する向きです。出力がツェナー電圧に達すると逆方向電流が流れ，余分な電圧がRにかかって出力が約6 Vに保たれます。

図で見るポイント
aがbより正です。普通のダイオードかツェナーダイオードか，およびカソード側の線の向きを確認します。

1．
図選択肢です。
誤り。
普通のダイオードをa側がカソードとなる向きに接続しており，正の入力では逆方向のままで6 Vの定電圧制限を行えません。

2．
図選択肢です。
誤り。
普通のダイオードがaからbへ順方向となり，出力は約6 Vではなく順方向電圧程度に制限されます。

3．
図選択肢です。
誤り。
普通のダイオードを逆並列にした接続で，正・負の両方向を順方向電圧程度で制限し，6 Vの一方向クランプになりません。

4．
図選択肢です。
正しい。
ツェナーダイオードのカソードがa，アノードがbになり，逆方向降伏で6 V付近に制限できます。

5．
図選択肢です。
誤り。
ツェナーダイオードの向きが逆で，正の入力に対して順方向に導通し，出力は約6 Vになりません。
