72AM017|第72回 臨床検査技師国家試験 過去問

右肋骨弓下走査の超音波像(別冊No. 3)を別に示す。 適正な画像調整で正しいのはどれか。

72AM017の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解5

正答

5.STC〈sensitivity time control〉を調整する。

この問題のポイント

画像の肝実質は、浅い部分と深い部分が明るく、中間の深さだけが帯状に暗くなっています。このように深さによって明るさがむらになるときは、深さごとに受信の増幅度を変えられるSTCで補正します。決め手は「むらが深さ方向に生じている」ことです。画像全体に一律にかかる調整(ゲイン、ダイナミックレンジ)では、このむらは直せません。

解説

画像の読み取り

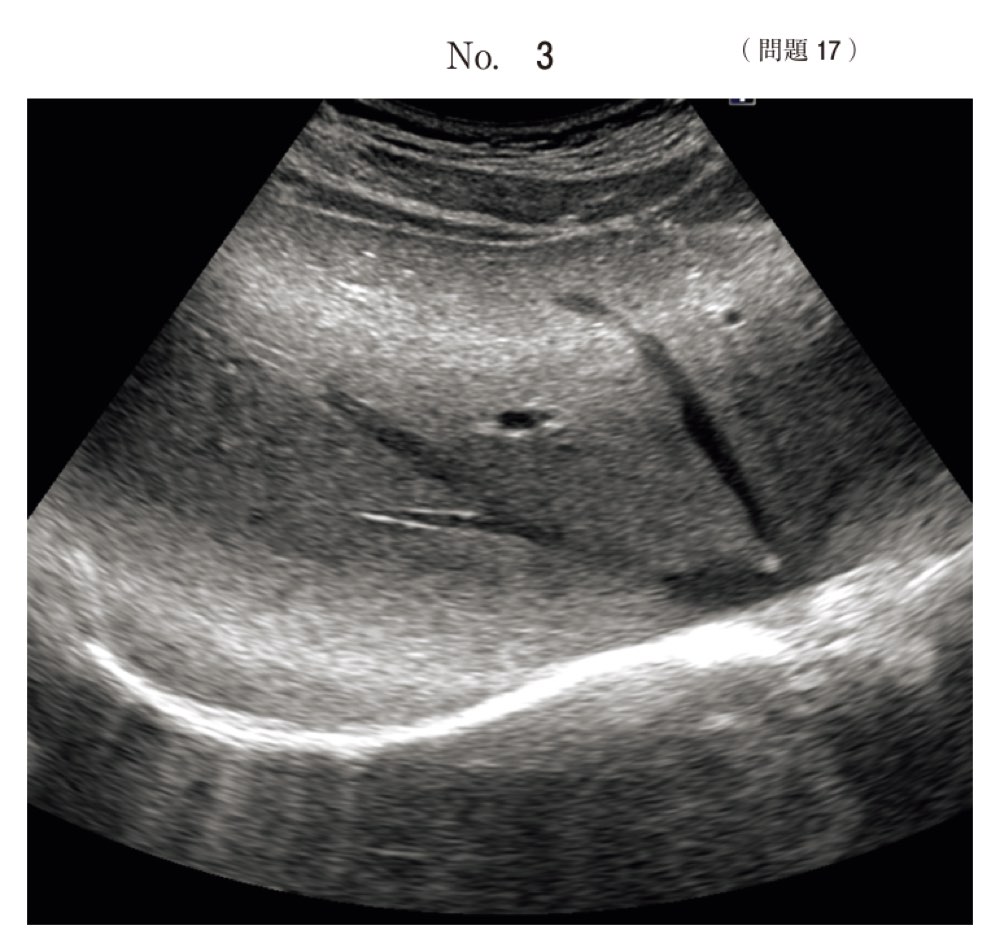

上端が弧状の扇形の視野で、コンベックス型探触子によるBモード像と考えられます。右肋骨弓下から肝臓を描出しています。

  • 浅い部分:腹壁の層状構造のすぐ下の肝実質は、明るく(高エコーに)見えます。
  • 中間の深さ:肝内の脈管(管状・円形の無〜低エコー)が走る範囲です。ここでは肝実質が浅部より暗く、左右に広がる帯のように見えます。
  • 深い部分:画面下方を弧状に走る強い高エコーの線(横隔膜)の手前で、肝実質が再び明るくなっています。
  • 意味:同じ肝実質なのに、深さ(画面の上下)に対応して明暗の帯が並んでいます。均一な組織が深さごとに違う明るさで描出されているので、深さごとの感度設定(STC)が不適切だと判断できます。

STC〈TGC〉の原理

  • 超音波は生体内を進むほど減衰するため、深い部位からのエコーほど弱く返ってきます。減衰は周波数が高いほど大きくなります。
  • 深い部位のエコーほど、遅れて探触子に戻ります。STCは、この到達時間(=深さ)に応じて受信信号の増幅度を変える機能です。
  • 名前の「time」はこの時間を指します。TGC〈time gain compensation〉とも呼びます。
  • 多くの装置では、上下に並んだスライダで設定します。上のスライダが浅部、下のスライダが深部に対応します。
  • 本問では、暗い中間深度に当たるスライダを上げます。明るすぎる浅部・深部のスライダは下げます。こうして肝実質を、浅部から深部まで同じ程度の明るさにそろえます。

画像調整の機能の違い

  • ゲイン:受信信号全体の増幅度です。画像全体を一様に明るく・暗くします。
  • STC〈TGC〉:深さ(時間)ごとの増幅度です。深さ方向の明るさのむらを補正します。
  • ダイナミックレンジ:画像として表示するエコー強度の幅です。コントラスト(画像の硬さ・軟らかさ)を変えます。
  • フォーカス:送信ビームを絞る深さです。その深さの方位分解能を高めます。
  • ゼロシフト(ベースラインシフト):ドプラ表示の基線の位置です。折り返し現象への対策に使います。
  • スラント:ビームを斜めに傾ける機能です。リニア型探触子のドプラ法で、血流とのなす角を小さくします。

検査室の実務での意味

  • 全体の明るさはゲイン、深さごとのむらはSTC、と役割を分けて調整します。
  • 明るさが足りないときは、送信出力(音響出力)を上げる前に、受信側のゲインやSTCで調整します。生体への超音波の曝露は、診断に必要な最小限にとどめるのが原則です。
  • STCが不適切だと、深部の明るさを正しく評価できません。たとえば脂肪肝でみられる深部減衰(深い部分ほどエコーが弱くなる所見)を、設定のせいで見落としたり、逆に作り出したりするおそれがあります。

選択肢の確認

1.ゲインを高くする。
誤り。全体が明るくなるだけで、むらは残ります。
ゲインは受信信号全体の増幅度で、すべての深さを一律に明るくします。本問のように中間深度だけが暗い像でゲインを上げると、もともと明るい浅部と深部がさらに明るくなり、深さごとの偏りは選択的に補正できません。ゲインを上げるのは、画像全体が一様に暗いときです。

2.ゼロシフトを行う。
誤り。ドプラ法の基線を移動する操作です。
ゼロシフト(ベースラインシフト)は、主にパルスドプラ法の波形表示で、流速ゼロの基線を上下に動かす操作です。カラードプラ法の表示でも使います。折り返し現象(エイリアシング)が起きたとき、一方向に表示できる流速の範囲を広げるために行います。Bモード像の深さごとの明るさの補正ではありません。

3.スラント走査を行う。
誤り。ビームを斜めに傾ける機能です。
スラント走査は、主にリニア型探触子で、超音波ビーム(走査線)を斜めに傾けて送受信する機能です。頸動脈のように皮膚と平行に走る血管では、ビームと血流のなす角が90°に近く、ドプラ信号がほとんど得られません。そこでビームを傾けて角度をつけます。深さによる感度差を補正する機能ではありません。

4.ダイナミックレンジを広くする。
誤り。コントラストが変わるだけで、むらは残ります。
ダイナミックレンジは、画像として表示するエコー強度の幅(dB)で、階調の付け方に関係します。広くすると、より広い強さの範囲のエコーを灰色の階調に割り当てるため、なめらかで軟らかい(コントラストの低い)画像になります。狭くするとコントラストの強い硬い画像になります。どちらも画像全体に一様にかかる設定で、深さごとのゲイン調整そのものではないため、深さ方向のむらは補正できません。

5.STC〈sensitivity time control〉を調整する。
正答。深さごとの明るさのむらを補正します。
STCは、エコーが返るまでの時間(=深さ)に応じて受信の増幅度を個別に変える機能で、TGCとも呼ばれます。本問の像は中間深度の肝実質だけが帯状に暗いので、その深さのスライダを上げ、明るすぎる浅部・深部を下げます。これで肝実質の輝度を、浅部から深部まで均一にできます。

覚えるポイント

  • 深さ方向(画面の上下)の明るさのむらは、STC〈TGC〉で深さごとに補正します。
  • 画像全体が一様に暗い・明るいときは、ゲインで全体の増幅度を調整します。
  • 超音波は深いほど、周波数が高いほど減衰します。STCは「時間=深さ」に応じて増幅度を変え、この減衰を補います。
  • ダイナミックレンジは表示するエコー強度の幅です。広いと軟らかい画像、狭いと硬い(高コントラストの)画像になります。
  • ゼロシフトはドプラ法の折り返し対策、スラントはリニア型探触子でドプラの角度をつける機能です。どちらもBモードの明るさ調整ではありません。
  • 明るさが足りないときは、送信出力より先に、受信側のゲイン・STCで調整します。
