第70回・2024年
70AM026|第70回 臨床検査技師国家試験 過去問

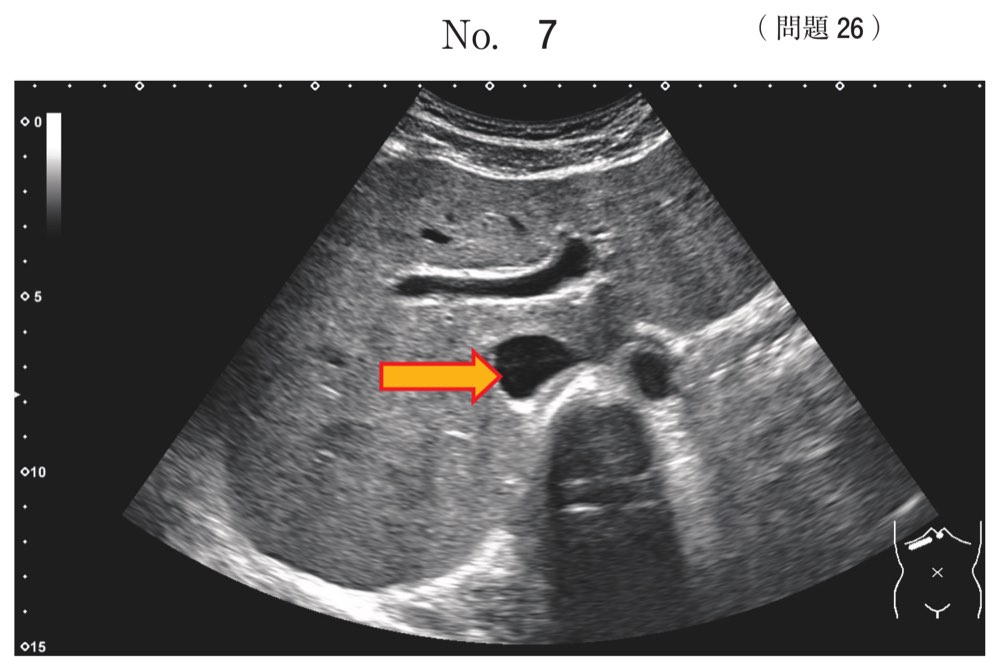

心窩部斜走査による上腹部の超音波像(別冊No. 7)を別に示す。 矢印で示すのはどれか。

解答・解説を見る
正解3
正答
3.下大静脈
この問題のポイント
心窩部斜走査(上腹部を横断方向に切る断面)で、椎体の前にある管腔構造を同定する問題です。横断像は患者の足側から見た像として表示するので、画像の左が患者の右です。決め手は、矢印の無エコー域が椎体の右前方(画像の左側)で肝の背側にあり、反対の左前方(画像の右側)に大動脈と考えられる円形の管腔が並んでいることです。位置・壁・形をあわせて、下大静脈と判断します。
解説
画像の読み取り
コンベックス型探触子で得た上腹部のBモード(断層)像です。ボディマークでは、探触子が心窩部に斜めに当てられています。
- 肝臓:画像の上半分から左下にかけて広がる、きめの細かい実質エコーです。
- 肝内を横走する管腔:扇形の中央より左から中央付近まで横に長く走ります。管腔の右端(矢印の構造の上方)で上方(腹側)へ曲がります。壁が明るく(高エコーに)見え、門脈の枝(門脈左枝)と考えられます。
- 椎体:画像の中央下に、弧状の強い高エコーと、その後方の暗い音響陰影があります。これが椎体の前面です。
- 矢印の構造:椎体の右前方(画像の左側)にある大きな無エコー域です。肝の背側に接し、やや扁平な楕円形で、壁は薄く目立ちません。
- 矢印の右隣:椎体の左前方(画像の右側)に、ひと回り小さい円形の無エコー域があります。壁がやや明るく、大動脈と考えられます。
所見の意味:なぜ下大静脈か
- 位置:腹部の太い血管は、椎体の前で左右に並びます。下大静脈が右、腹部大動脈が左です。矢印は画像の左側(患者の右側)にあり、下大静脈の位置に一致します。
- 肝との関係:下大静脈は肝の後面に接し、尾状葉の背側を上行します。横隔膜の直下で肝静脈が合流し、右房に入ります。
- 壁と形:静脈は壁が薄く内圧が低いため、扁平な楕円形やいびつな形に見えやすいです。大動脈は壁が厚く明瞭で、円形を保ちます。
- 動き:下大静脈は呼吸や右心系の圧で径が変わります。大動脈は心拍に一致して拍動します。静止画では、位置・壁・形が主な手がかりです。
混同しやすい管腔構造の見分け方
- 門脈本幹:膵頸部の背側で上腸間膜静脈と脾静脈が合流してでき、下大静脈の前方を肝門へ向かって右上方に斜走します。壁が高エコーに見え、肝門部で左右の枝に分かれます。
- 肝外胆管(総肝管・総胆管):肝十二指腸間膜の中で、門脈の前方やや右(外側)を走る細い管です。
- 肝動脈:腹腔動脈から総肝動脈、固有肝動脈と続き、門脈の前方やや左(内側)を走る細い動脈です。
- 肝門部の横断像では、門脈を顔、総胆管と肝動脈を両耳に見立てて「ミッキーマウスサイン」と呼びます。
- 肝静脈:壁がほとんど見えない管腔で、肝内を下大静脈に向かって集まります。門脈との区別に役立ちます。
検査の実務での意味
- 横断像では、まず椎体を見つけます。その右前方を下大静脈、左前方を大動脈とすると迷いにくくなります。
- 迷うときは、カラードプラで血流の有無と向きを、パルスドプラで動脈性の拍動波形かどうかを確かめます。
- 下大静脈の径と呼吸性変動は、右房圧や循環血液量の推定に使います。右心不全などでは拡張して呼吸性変動が小さくなり、脱水では細く虚脱しやすくなります。
選択肢の確認
1.肝動脈
誤り。肝門部で門脈の前方を走る細い動脈です。
肝動脈は腹腔動脈から総肝動脈、固有肝動脈と続き、肝十二指腸間膜の中を門脈・胆管とともに肝門へ向かいます。径は門脈や下大静脈よりかなり細く、矢印のような太い管腔には見えません。椎体の前に接する位置にもありません。
2.大動脈
誤り。大動脈は椎体の左前方(画像の右側)です。
腹部大動脈は椎体の前面やや左に接して走り、壁が厚く明瞭で、円形を保って拍動します。本画像では、矢印の右隣(患者の左側)にある円形の無エコー域が大動脈と考えられます。矢印は椎体の反対側(患者の右側)にあるため、大動脈ではありません。
3.下大静脈
正答。椎体の右前方で肝の背側を走る静脈です。
矢印の無エコー域は、椎体の右前方(画像の左側)にあり、肝の後面に接しています。壁が薄く、やや扁平な楕円形である点も静脈の特徴です。患者の左側に並ぶ大動脈との位置関係からも、下大静脈と判断できます。
4.肝外胆管
誤り。門脈の前方を走る細い管です。
肝外胆管(総肝管・総胆管)は肝十二指腸間膜の中で、門脈の前方やや右を走ります。正常では門脈よりずっと細く、椎体の前に接するような深い位置にはありません。閉塞性黄疸などで拡張すると、門脈と並走する管腔として目立つようになります。
5.門脈本幹
誤り。下大静脈の前方を肝門へ斜走する静脈です。
門脈本幹は膵頸部の背側で上腸間膜静脈と脾静脈が合流してでき、肝門へ向かって右上方に走ります。壁は高エコーに見え、下大静脈より前方に位置します。本画像では、肝内を横走する壁の明るい管腔が門脈の枝と考えられ、椎体の前にある矢印部とは位置も壁の見え方も異なります。
覚えるポイント
- 横断像は足側から見た像で、画像の左が患者の右です。
- 椎体の前では、右(画像の左)に下大静脈、左(画像の右)に大動脈が並びます。
- 下大静脈は肝の後面(尾状葉の背側)を上行し、肝静脈が合流して右房に入ります。
- 血管は位置・壁・呼吸性変動で見分けます。大動脈は壁が厚く円形で拍動し、下大静脈は壁が薄く扁平で、呼吸や右心系の圧で径が変わります。
- 門脈は壁が高エコーで肝門部で分枝し、肝静脈は壁がほとんど見えません。
- 肝門部では、門脈の前方に総胆管(右)と肝動脈(左)が並びます(ミッキーマウスサイン)。
掲載内容は受験学習用に編集しています。正式な正答・採点上の取扱いは、各試験実施機関の発表を優先してください。情報の確認方法と訂正窓口は編集方針に掲載しています。本サービスは診断・治療・臨床判断を目的とするものではありません。
