71AM027|第71回 臨床検査技師国家試験 過去問

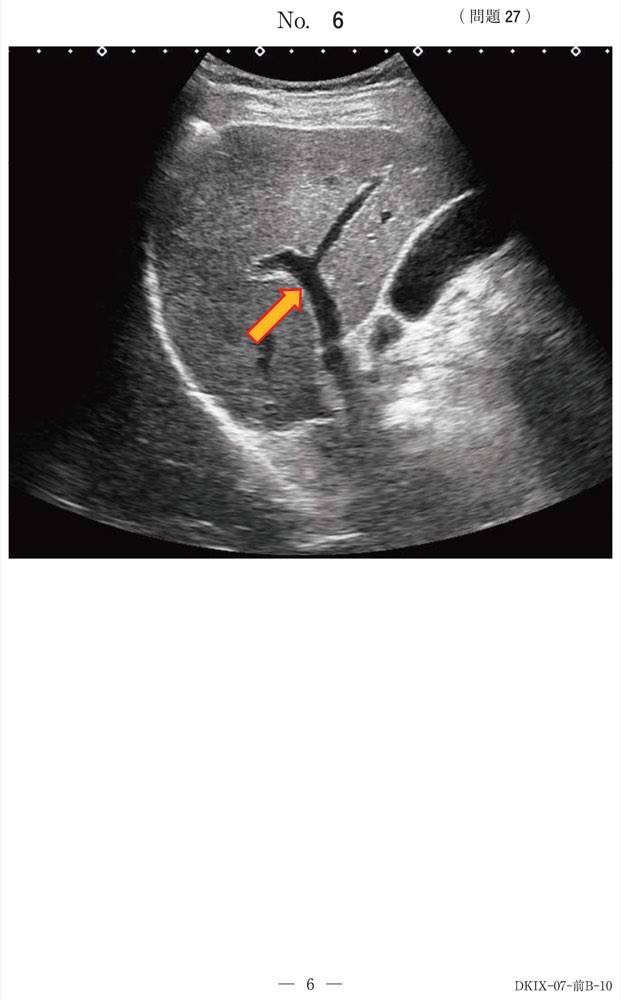

健常者の右肋間走査の超音波像(別冊No. 6)を別に示す。 矢印で示すのはどれか。

71AM027の問題画像
画像を押すと拡大して表示します
解答・解説を見る

正解1

正答

1.門 脈

この問題のポイント

右肋間走査で、肝内の血管を見分ける画像問題です。決め手は、矢印の血管の壁が白く(高エコーに)縁取られていることです。門脈はGlisson鞘に包まれるため壁が高エコーに見え、壁エコーの目立たない肝静脈と区別できます。管腔の太さから、細い肝動脈も除外できます。

解説

画像の読み取り

  • 何の画像か:右肋間から肝右葉を観察したBモード超音波像です。画像の上方がプローブ(体表)側です。
  • 矢印の血管:肝実質の中を走る、黒い(無エコーの)管状構造です。画像下方の太い幹と、上方の細い2本の枝がY字状につながっています。
  • 矢印の位置:矢印は左下から、Y字の分かれ目のすぐ下の幹を指しています。
  • 血管の壁:矢印の先の幹の左側の縁や、左上へ向かう枝の縁に、白い線状の高エコーが見えます。
  • 周囲:画像右側に、白い壁に縁取られた洋なし形の無エコー域があり、胆嚢と考えられます。矢印の血管は、そのすぐ近くを走っています。
  • 幹の向き:幹は画像の下方(深部)へ延び、胆嚢の頸部付近(肝門側と考えられる方向)へ向かっているように見えます。

画像で見るポイントは、血管の壁が白く縁取られているか、どの方向へ分岐・合流しているかの2点です。

門脈と肝静脈の見分け方

肝内で太く描出される血管は、門脈と肝静脈の2系統です。次の点で見分けます。

  • 壁エコー:門脈は壁が高エコーで明瞭です。肝静脈は壁エコーが目立ちにくく、肝実質に直接接して見えます。
  • 壁が白く見える理由:門脈はGlisson鞘(グリソン鞘:門脈・肝動脈・胆管をまとめて包む結合組織)に包まれています。この結合組織が、高エコーの縁取りとして見えます。肝静脈はGlisson鞘に包まれません。
  • 走行:門脈は脾静脈と上腸間膜静脈が膵臓の背側で合流してでき、肝門部から肝に入ります。肝内では分岐しながら末梢へ広がります。肝静脈は逆に、末梢から合流しながら肝の上部背側で下大静脈へ収束します。
  • 肝区域との関係:門脈枝は区域の中を走り、肝静脈は区域と区域の境界を走ります。
  • 血流(ドプラ):門脈は肝へ向かう求肝性の血流で、比較的平坦な連続波形です。肝静脈は肝から下大静脈へ向かう血流で、心拍に同期して変動する波形(多くは三相性)を示します。

正答に至る判断

決め手は壁エコーです。矢印の血管は、壁が白く縁取られています。これはGlisson鞘に包まれた門脈枝の特徴です。

  • Y字の形:Y字の形そのものは、肝静脈の枝が合流する部分でも見られます。静止画では、分岐(門脈)か合流(肝静脈)かを形だけで区別できません。
  • 幹の向かう先:門脈なら幹は肝門部へ、肝静脈なら幹は下大静脈へ向かいます。この画像では、幹は深部の肝門側へ向かっているように見え、門脈として矛盾しません。
  • 太さ:はっきりした太い管腔として見える点で、細い肝動脈とも異なります。

したがって、矢印は門脈です。

検査室の実務での注意

  • 肝静脈でも、超音波ビームが壁に垂直に当たる部分は白く見えることがあります。壁エコーだけで決めず、走行(幹が肝門部へ向かうか、下大静脈へ向かうか)も確かめます。
  • 迷うときは、カラードプラで血流の向きを、パルスドプラで波形を確認します。位置・走行・壁エコー・ドプラ波形を組み合わせて同定するのが基本です。
  • 右肋間走査は、右葉や門脈右枝の観察に向いています。3本の肝静脈が下大静脈へ合流する様子は、右肋弓下走査で観察しやすくなります。

選択肢の確認

1.門 脈
正答。壁が高エコーに縁取られた太い血管です。
矢印の血管は、壁が白い線状の高エコーで縁取られています。これはGlisson鞘に包まれた門脈の特徴で、画像の矢印に一致します。Y字の形は肝静脈の合流部でも見られるため、決め手は形ではなく壁エコーです。幹が深部の肝門側へ向かっているように見える点も、門脈として矛盾しません。

2.肝動脈
誤り。肝動脈は細く、この太さに合いません。
肝動脈も門脈・胆管とともにGlisson鞘の中を走りますが、門脈よりずっと細い血管です。肝門部では、胆管とともに門脈の腹側を走ります。正常の肝内の枝はBモードで管腔として捉えにくいことが多いです。カラードプラで血流信号を描出し、パルスドプラで拍動性の動脈波形を確認します。

3.左肝静脈
誤り。壁エコーが目立たない左葉の肝静脈です。
左肝静脈は主に左葉を還流し、下大静脈へ合流します。肝静脈はGlisson鞘に包まれないため、画像の矢印の血管のような白い縁取りは通常示しません。左葉の血管なので、右葉を観察する右肋間走査の主な観察対象でもありません。

4.中肝静脈
誤り。左右葉の境界を走る肝静脈です。
中肝静脈は右葉と左葉の境界付近を走り、下大静脈へ合流します。通常は門脈のような明瞭な壁エコーを示しません。肝区域の境界の目印となる血管で、区域の中を走る門脈枝とは位置づけが異なります。

5.右肝静脈
誤り。右葉にあるが壁が目立たない肝静脈です。
右肝静脈は右葉を還流し、下大静脈へ合流します。右肋間走査で描出されることもあるため取り違えやすいですが、Glisson鞘に包まれず壁エコーは目立ちません。矢印の血管は壁が高エコーで、この点が合いません。走行で確かめるときは、右肝静脈が右葉の前区域と後区域の境界を走り、末梢から合流しながら下大静脈へ収束することを手がかりにします。

覚えるポイント

  • 肝内血管の決め手は壁エコーです。門脈は壁が高エコー、肝静脈は壁が目立ちにくいです。
  • 門脈の壁が白いのは、門脈・肝動脈・胆管をまとめて包むGlisson鞘のためです。
  • 門脈は肝門部から末梢へ分岐し、肝静脈は末梢から下大静脈へ収束します。Y字の形だけでは区別できず、幹の向かう先で確かめます。
  • 門脈枝は肝区域の中を走り、肝静脈は区域の境界を走ります(中肝静脈は左右葉の境界、右肝静脈は右葉の前区域と後区域の境界)。
  • ドプラでは、門脈は求肝性の平坦な連続波形、肝静脈は心拍に同期して変動する波形です。
  • 肝動脈は門脈より細く、肝門部では胆管とともに門脈の腹側を走ります。
  • 同定は、位置・走行・壁エコー・ドプラ波形を組み合わせて行います。
